Name: ESP32-S3工控板 工業級RS485 CAN通訊器
SKU: 69c49724200e9f6047745169
Price: 610.0 TWD
Availability: PreOrder

ESP32-S3工控板工業級RS485 CAN通訊器

內建電源隔離、數位隔離等保護電路，安全穩定更可靠，支援 Arduino，方便二次開發，適用於AIoT領域
產品貨號：368031700331
區號：
品牌：Waveshare
原廠貨號：32154

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$610

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品特色

基於 ESP32-S3 單晶片，內建 Xtensa 32 位元 LX7 雙核心處理器，主頻高達 240MHz
整合 2.4GHz Wi-Fi 和低功耗藍牙 Bluetooth 5 (LE) 雙模無線通信，具有出色的射頻性能
板載隔離型 RS485 接口，方便外擴接入各種 RS485 Modbus 工業擴充模組或感測器
板載隔離型 CAN 接口，方便外擴接入各種 CAN 設備
板載排針接口，允許接入其他設備
板載 USB Type-C 接口，可用於供電和下載調試，方便開發使用
板載接線端子供電接口，支援 7V ~ 36V 寬電壓範圍供電，方便工業供電使用
板載 RTC 時脈晶片，支援定時任務
板載數位隔離，避免外部訊號幹擾控制晶片
板載一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
板載 RS485 收發指示燈和 CAN 工作指示燈，方便感知設備的運作狀態
導軌式保護外殼，方便安裝使用，附外殼更安全

型號		ESP32-S3-RS485-CAN
微控制器		ESP32-S3 (預設為 ESP32-S3R8 晶片）
無線通訊		2.4GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5 (LE)
USB接口	接口形式	USB Type-C
	供電電壓	5V
	功能	設備供電、USB 通訊和韌體下載等
隔離型 RS485 通訊介面	接口形式	接線端子
	方向控制	透過主控硬體流設定自動控制
	接口保護	提供 TVS 管保護、突波和靜電保護
	匹配電阻	預設 NC，預留 120R 匹配電阻，可跳線帽啟用
隔離型 CAN 通訊介面	接口形式	接線端子
	方向控制	硬體自動判別與控制資料傳輸方向
	接口保護	提供 TVS 管保護、突波和靜電保護
	匹配電阻	預設 NC，預留 120R 匹配電阻，可跳線帽啟用
指示燈	PWR	電源指示燈，連接 USB，偵測到電壓則亮紅燈
	RS485	RS485 指示燈：有資料從 RS485 介面發出時亮綠燈有資料從 RS485 介面發回時亮藍燈
	CAN	CAN 指示燈，CAN 介面存在資料通訊時閃爍
端子供電	供電範圍	7V ~ 36V
產品外殼	外殼	導軌式保護外殼
產品外殼	尺寸	91.6 × 23.3 × 58.7 (mm)

基於 ESP32-S3 專為 AIoT 市場打造

搭載 Xtensa 32 位元 LX7 雙核心處理器
主頻高達 240MHz，強大的 AI 運算能力和安全加密機制
整合 2.4GHz Wi-Fi 和低功耗藍牙 Bluetooth 5 (LE) 雙模無線通信

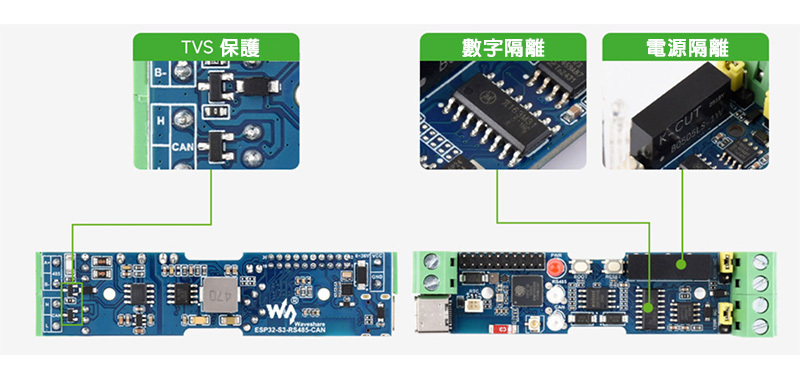

板載多種隔離保護電路

多重保護，使用安全更可靠

應用場景

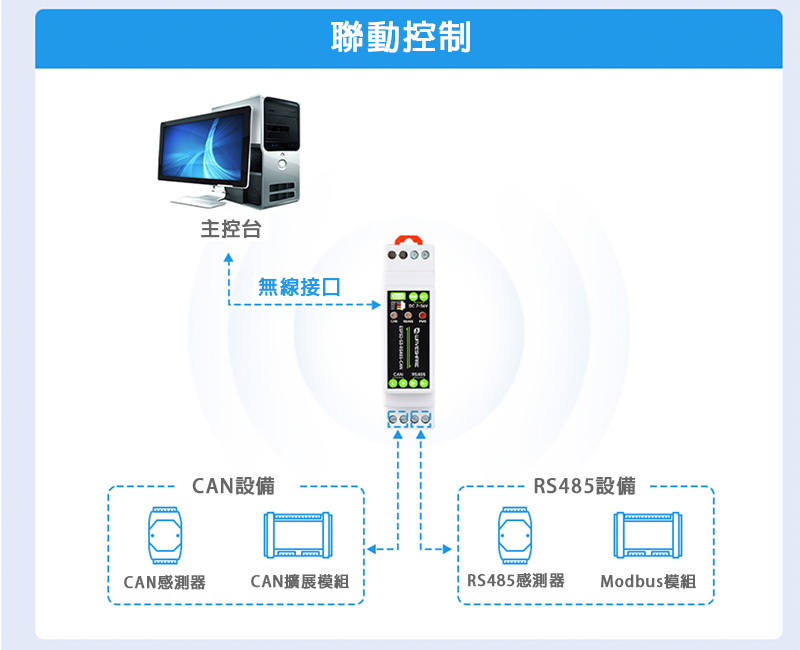

可實現使用手機或電腦瀏覽器進入相關網頁控制設備發送數據

支援 Arduino，方便二次開發

搭配完善的 SDK、開源資料教學課程，方便上手，可快速嵌入應用程式中

範例示範

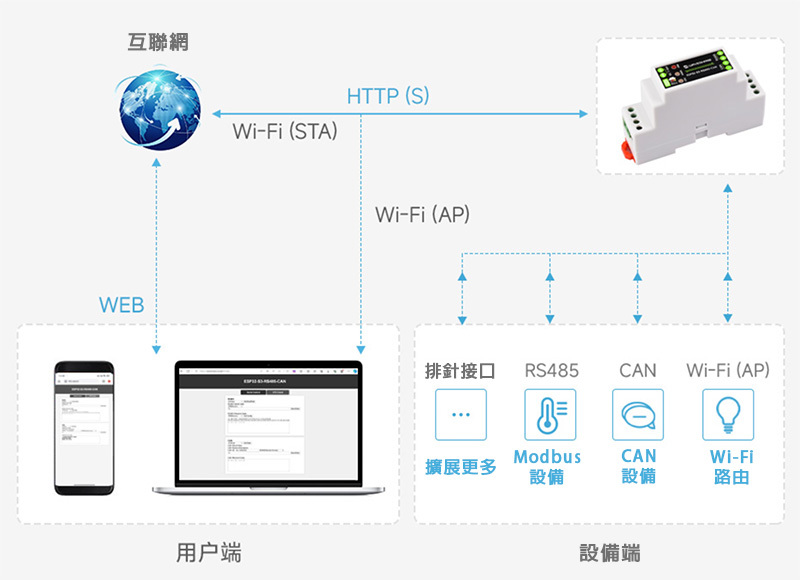

範例程式碼實現通訊介面結合 Web 頁面進行物聯網連接演示，實現數據視覺化服務

接口說明

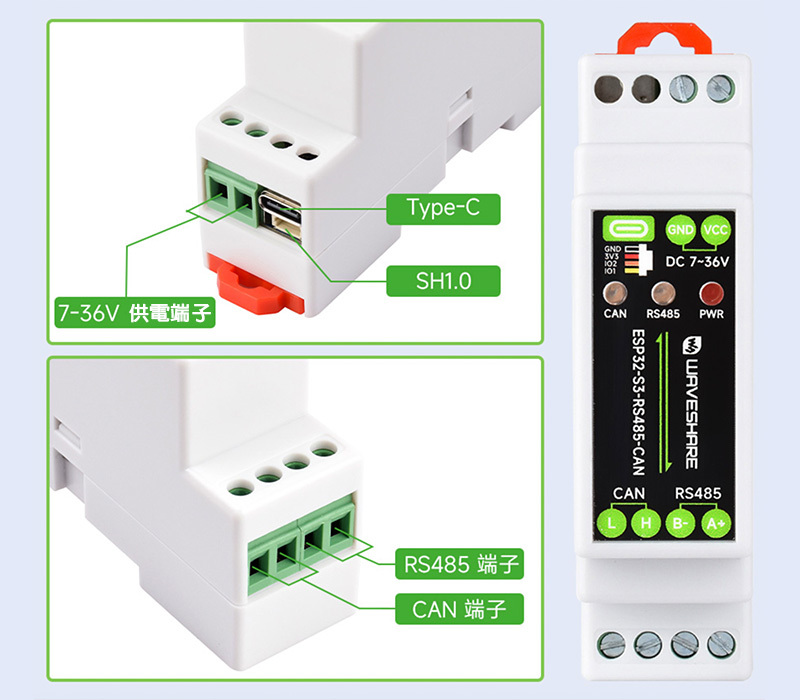

上側端子說明
供電端子	電源正極：DC 7V~36V
供電端子	電源負極
Type-C	可用於設備供電、韌體下載和 USB 通訊
SH1.0	GND: 地線
	3V3: 3.3V供電輸出
	GPIO2: 擴展IO
	GPIO1: 擴展IO

下側端子說明
RS485 端子	A+ 訊號引腳
	B- 訊號引腳
CAN 供電端子	H 訊號引腳
	L 訊號引腳

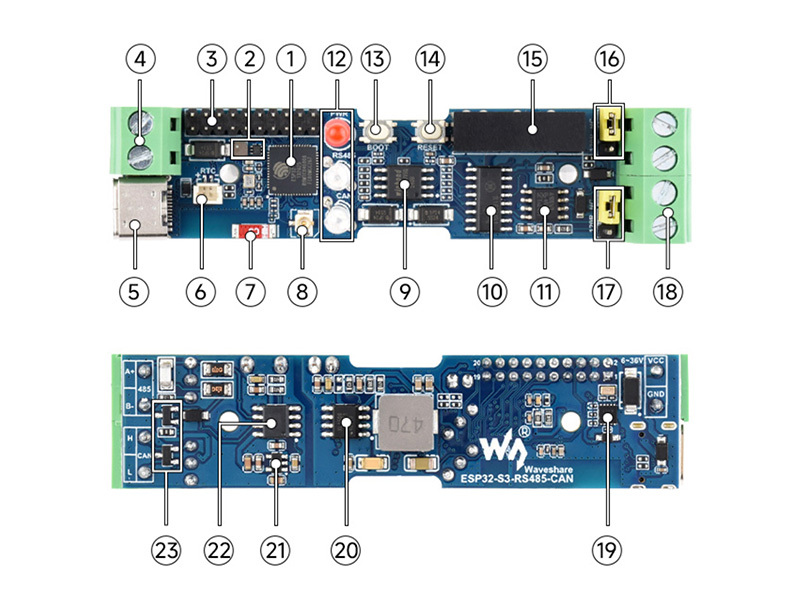

資源簡介

1	ESP32-S3	13	設備 BOOT 按鍵
	主頻高達 240MHz，搭載 2.4GHz Wi-Fi 與低功耗藍牙
2	DC-DC 電源模組	14	設備重啟按鍵
	電源模組，支援高達 3.3V 2A 輸出
3	排針接口 (2.0mm 間距)	15	電源隔離
	可透過排針連接其他功能模組		提供穩定隔離電壓，隔離端無須額外供電
4	電源接線端子	16	RS485 匹配電阻
	支援 DC 7V ~ 36V 寬電壓範圍供電		預留 120R 匹配電阻，可跳線帽啟用
5	USB Type-C 介面	17	CAN 匹配電阻
	可用於設備供電、韌體下載和 USB 通訊		預留 120R 匹配電阻，可跳線帽啟用
6	RTC 電池介面	18	RS485、CAN 通訊介面
	接入可充電的 RTC 電池 (SH1.0)		支援連接外部 RS485 設備與 CAN 設備
7	貼片陶瓷天線	19	RTC 時鐘晶片
			PCF85063 RTC 時鐘
8	IPEX 1 代座子	20	DC-DC 電源晶片
	可透過拆焊電阻切換為使用外部天線
9	16MB Flash	21	ME6217C33M5G
			低壓降 LDO，電流 (Max) 800mA
10	數字隔離	22	RS485轉換晶片
	避免外部訊號干擾控制晶片
11	CAN轉換晶片	23	板載 TVS (瞬態電壓抑制管)
			可有效抑制電路中的突波電壓和瞬態尖峰電壓
12	工作指示燈
	PWR：電源指示燈 RS485：有資料從 RS485 介面發出時亮綠燈，有資料從 RS485 介面發回時亮藍燈 CAN：CAN 指示燈，CAN 介面存在資料通訊時閃爍

外殼設計

導軌式保護外殼，支援 35mm 標準導軌，安裝方便

商品規格

文件下載

Datasheet

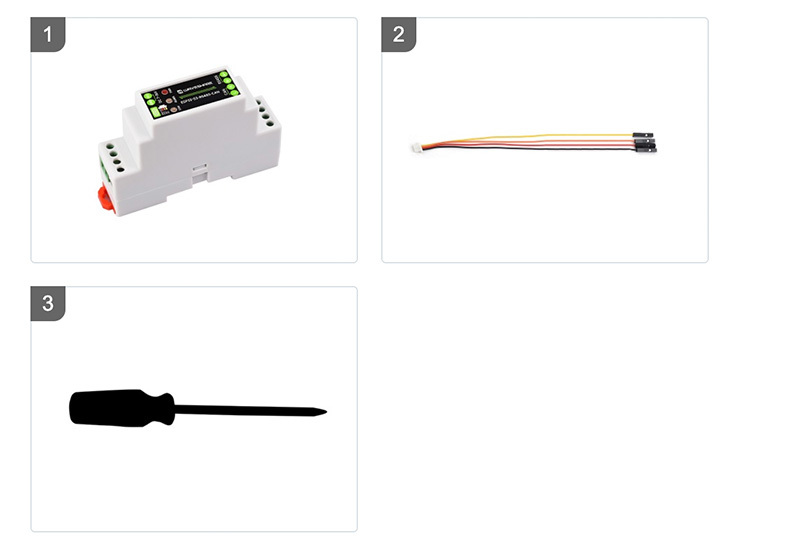

出貨清單

ESP32-S3-RS485-CAN × 1
SH1.0 4PIN 連接線約 150mm × 1
螺絲起子 × 1
