ESP32-S3 7 吋 LCD 螢幕開發板 1024×600

內建512KB SRAM和384KB ROM，疊封16MB Flash和8MB PSRAM，板載CAN、RS485等介面及 Micro SD 卡座

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

此商品為預購商品，交期為4～10個工作天（不含例假日）

{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}

數量

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

商品簡介

本產品為支援 2.4GHz Wi-Fi 和 BLE 5 的微控制器開發板。整合大容量 Flash 和 PSRAM，板載 7 吋 LCD 屏，可流暢運行 LVGL 等 GUI 介面程序，結合多種週邊接口，可快速開發 ESP32-S3 的 HMI 等應用。

商品特色

搭載高效能 Xtensa 32 位元 LX7 雙核心處理器，主頻高達 240MHz
支援 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板載天線
內建 512KB SRAM 和 384KB ROM，疊封 16MB Flash 和 8MB PSRAM
板載 7 吋 LCD 屏，1024 × 600 分辨率，65K 彩色
支援 I2C 介面控制電容觸摸，5 點觸控，支援中斷 (僅限觸控版本)
板載 CAN、RS485、I2C 介面和 Micro SD 卡座等，整合全速 USB 串列埠
外置 LED 指示燈，方便查看電源跟電池充電狀態
可調整背光亮度，讀取目前電池電壓
支援靈活時鐘、模組電源單獨設定等精準控制，實現多場景低功耗模式

商品應用

IPS 顯示面板

出色的顯示性能，可視角度為 170°

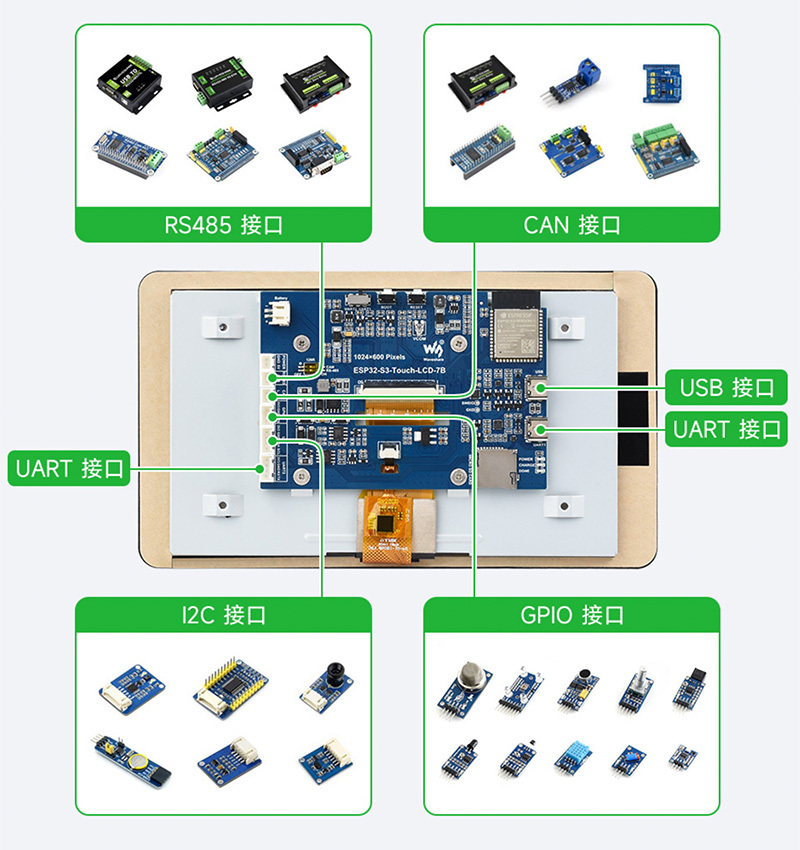

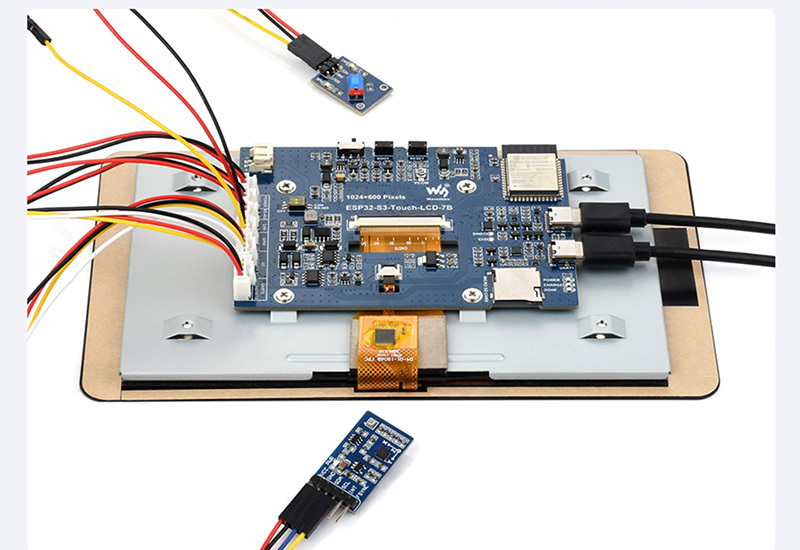

支援擴展多種週邊

可透過 GPIO、CAN、RS485 和 I2C 等介面存取更多擴充設備

應用範例

圖片僅供展示，詳細配置請參考設定清單

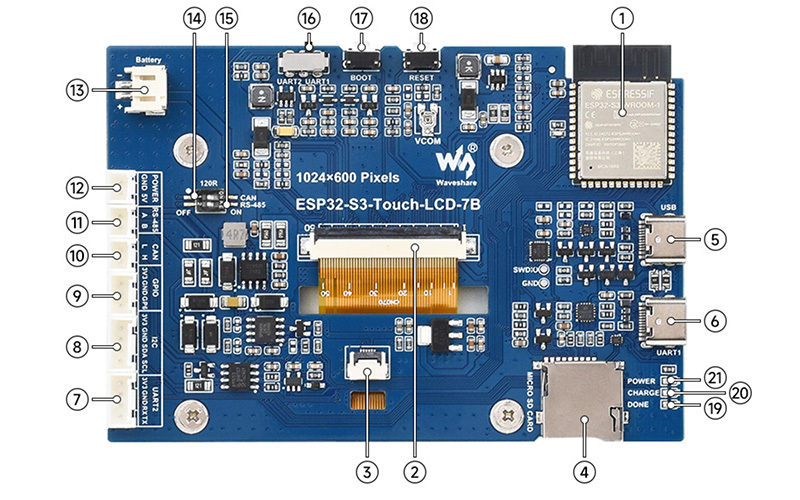

1	ESP32-S3-WROOM-1-N16R8	12	5V輸出
	Wi-Fi 藍牙 SoC 模組，240MHz 運作頻率，封裝 16MB Flash 和 8MB PSRAM
2	螢幕顯示接線端子	13	3.7V 單顆鋰電池 PH2.0 介面
3	螢幕觸控接線端子	14	CAN 終端電阻選擇接口
4	Micro SD	15	RS485 終端電阻選擇接口
5	USB Type-C	16	UART 選擇開關
			UART1 或 UART2
6	USB TO UART Type-C 接口	17	BOOT 按鍵
			按住上電進行程序燒錄
7	UART 接線端子	18	RESET 按鍵
	6 和 7 為同一個 UART，由 16 的開關進行選擇		按下重設控制器
8	I2C 接線端子	19	DONE
			鋰電池充電完成指示燈
9	感測器接線端子	20	CHARGE
			鋰電池充電指示燈
10	CAN 接線端子	21	POWER
			電源指示燈
11	RS485 接線端子

商品尺寸

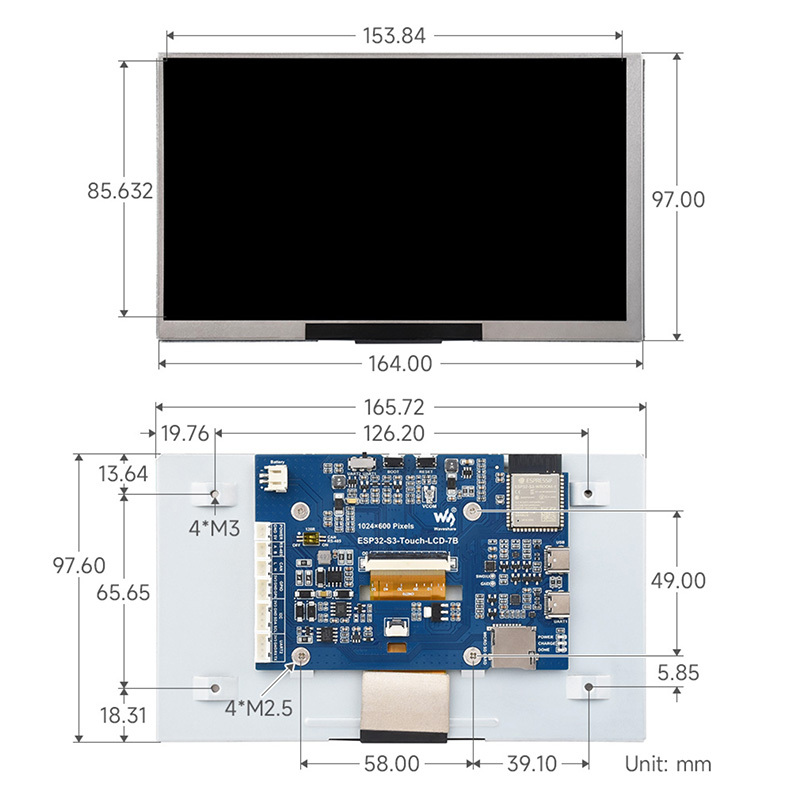

無觸控版本

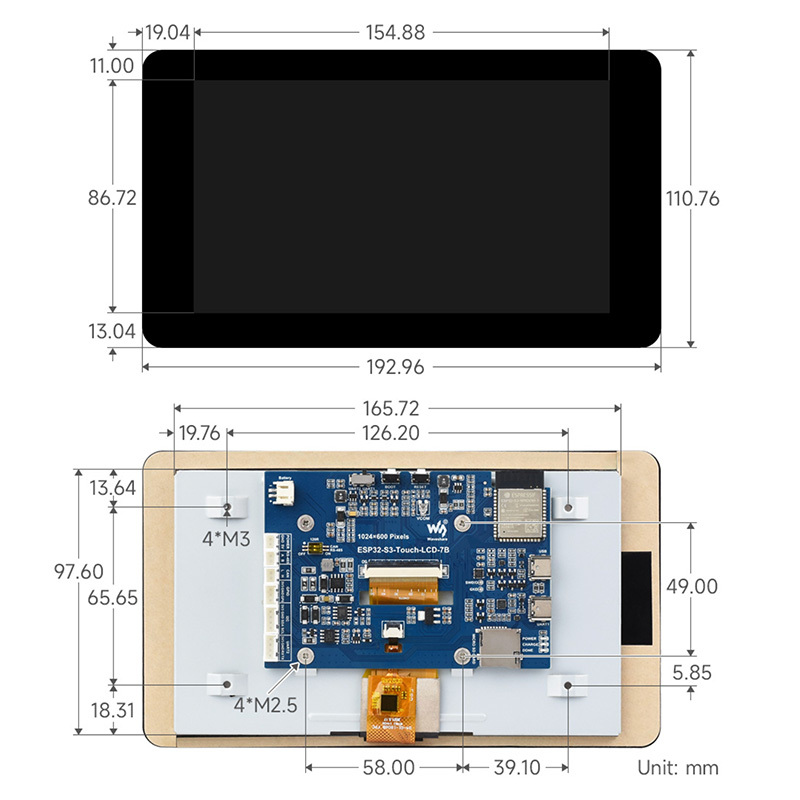

帶觸控版本

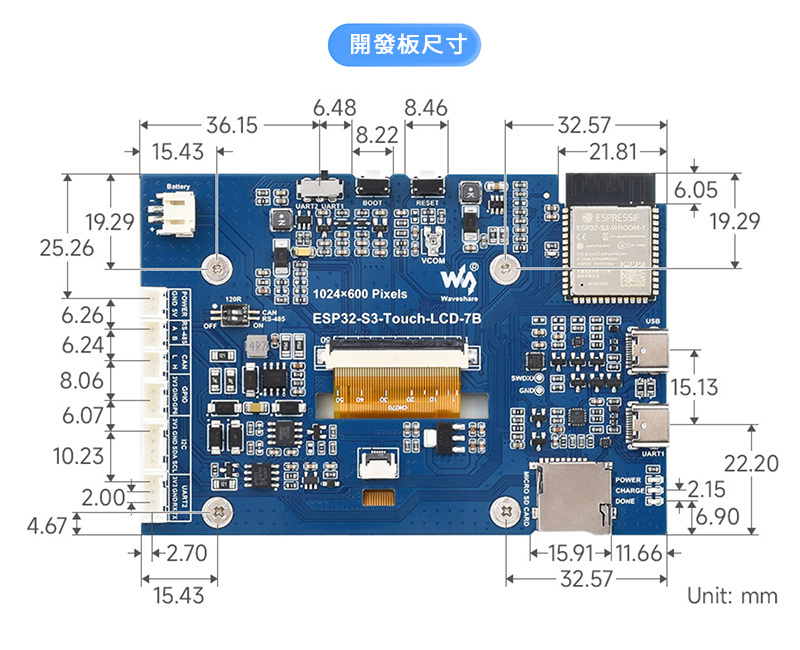

開發板尺寸

文件下載

Datasheet

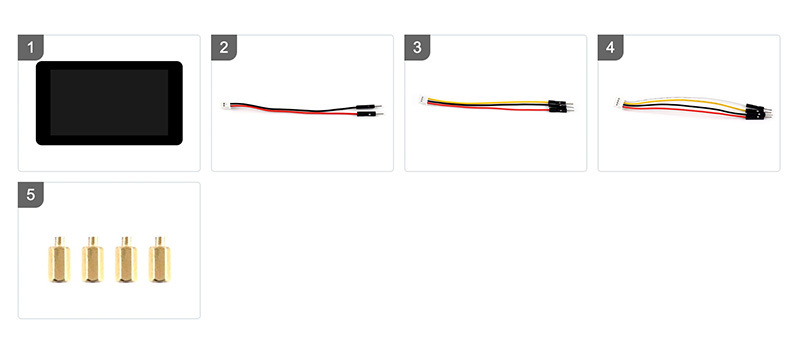

出貨清單

ESP32-S3-Touch-LCD-7B × 1
HY2.0 2P 轉杜邦公頭 2P × 3
HY2.0 3P 轉杜邦公頭 3P × 1
HY2.0 4P 轉杜邦公頭 4P × 2
螺絲包 × 1

規格	產品貨號	區號	品牌	原廠貨號
無觸控	368031700334		Waveshare	31727
帶觸控	368031700335		Waveshare	31726
