4.26吋電子墨水螢幕 800×480 SPI 紅黃黑白裸屏版模組版

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

此商品為預購商品，交期為4～10個工作天（不含例假日）

{{ title.name_translations | translateModel }} : {{variationName[$index] | translateModel}}

數量

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

商品特色

無需背光，斷電可長時間保持最後一畫面的顯示內容
耗電量非常低，基本上只在刷新時耗電
提供完善的配套資料手冊：驅動板原理圖、Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 等範例程序

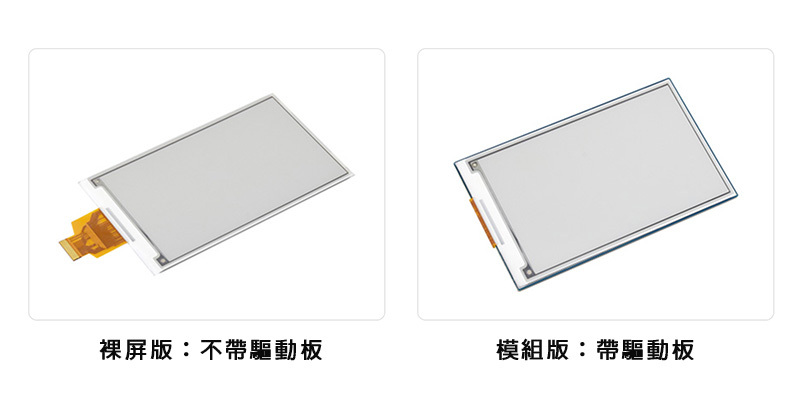

以下僅適用於模組版

基於 Raspberry Pi 40PIN GPIO 介面設計，適用於 Raspberry Pi、Jetson Nano
採用樹莓派 HAT+ 標準，提高擴充板的互通性，幫助開發者更快地進行設計和開發，更輕鬆地使用各種外部設備，擴展樹莓派的功能和性能
預留 SPI 通訊接口，方便接入 Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32 等主控板
板載電平轉換晶片，可相容於 3.3V 和 5V 電平接口

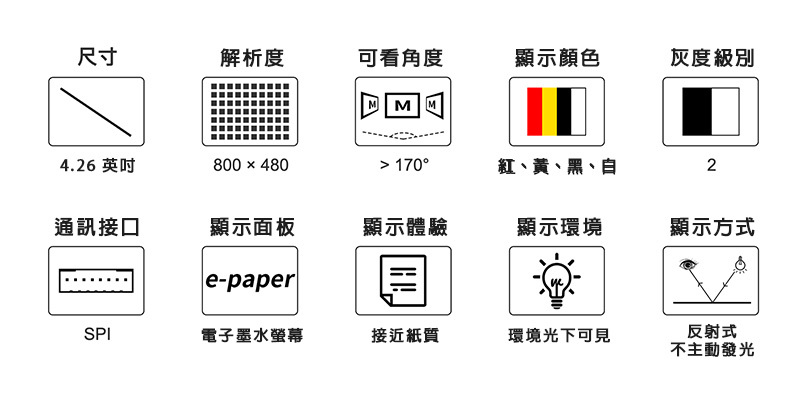

商品規格

工作電壓	裸版：3.3V
工作電壓	模組版：3.3V/ 5V
外形尺寸	裸版：105.33 × 62.37 × 0.91 (mm)
外形尺寸	模組版：107.00 × 64.00 (mm)
通訊接口	3-wire SPI、4-wire SPI
顯示尺寸	92.80 × 55.68 (mm)
點距	0.116 × 0.116 (mm)
解析度	800 × 480 pixels
顯示顏色	紅、黃、黑、白
灰度等級	2
全局刷新	20s
刷新功耗	＜ 90mW
休眠電流	＜ 0.01uA (接近 0)
可看角度	＞170°

電子墨水螢幕的優勢

電子墨水屏採用「微膠囊電泳顯示」技術進行影像的顯示，其工作原理是懸浮在液體中的帶電奈米粒子受到電場的作用而產生遷移，在環境光下透過反射形成接近傳統印刷紙張的顯示效果。電子墨水屏能夠在燈光、自然光等環境光下清晰地顯示畫面，無需背光，可視角度幾乎達到 180°。因其媲美傳統紙張的顯示效果，常被用於閱讀器之類的應用。

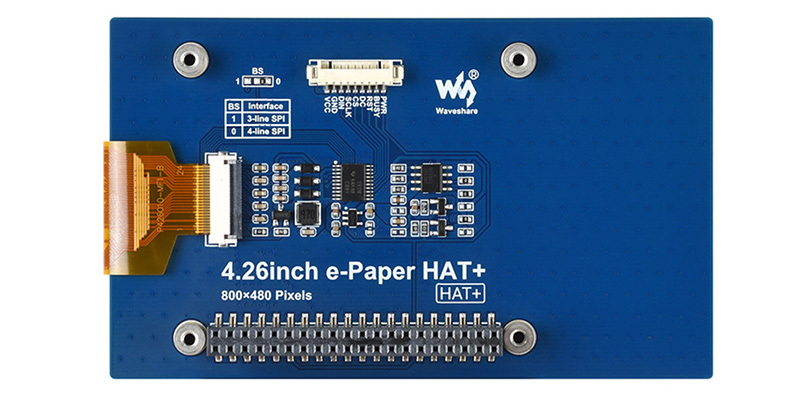

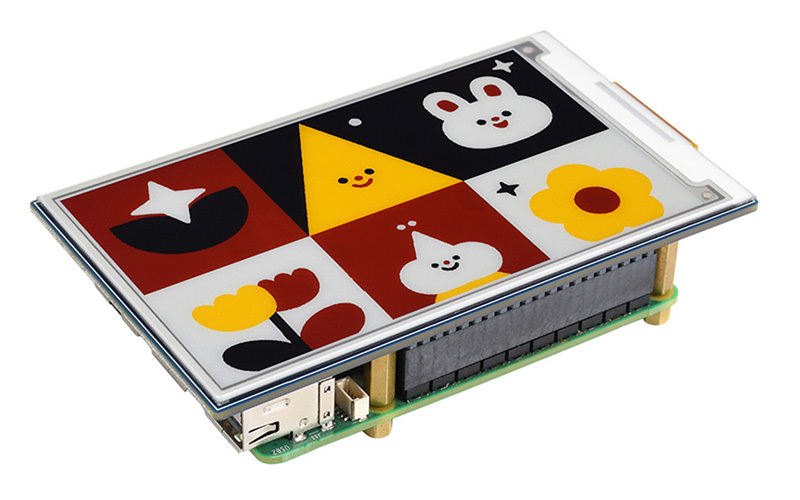

基於 Raspberry Pi 40PIN 介面設計

適用於 Raspberry Pi 系列主機板、Jetson Nano

本產品不含示意圖中的樹莓派，如有需要，請另購買。

預留 SPI 控制接口

可接入 Raspberry Pi / Jetson Nano / Arduino / STM32 / ESP32等主控板

VCC	3.3V / 5V
GND	電源地
DIN	SPI 通訊 MOSI 腳
SCLK	SPI 通訊 SCLK 腳
CS	SPI 片選腳位 (低電位有效)
DC	數據 / 指令控制接腳 (高電平表示數據，低電平表示指令)
RST	外部重設引腳 (低電平復位)
BUSY	忙狀態輸出引腳
PWR	電源通斷控制引腳

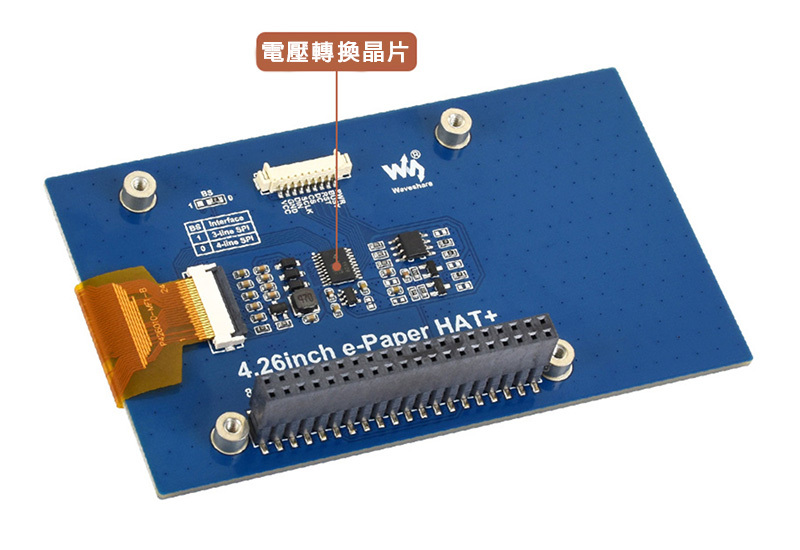

板載電平轉換晶片

可相容 3.3V 和 5V 電平接口

應用場景

適用於商城物價標籤、資產設備標籤、電子貨架標籤及會議名牌等

商品尺寸

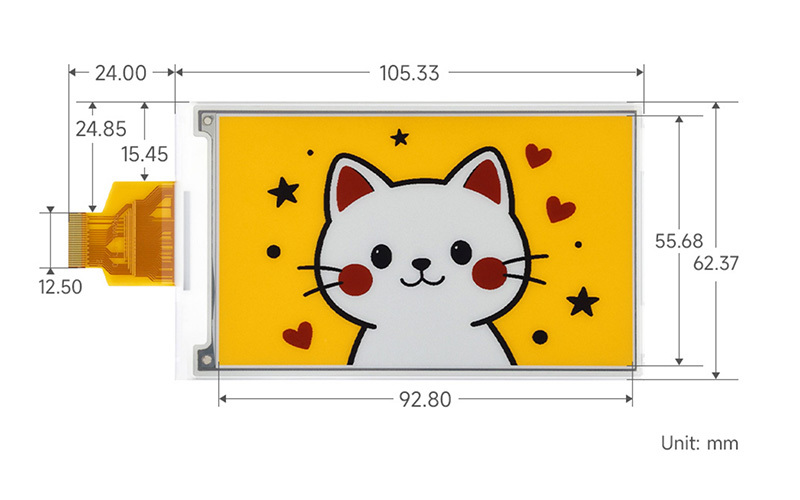

模組裸屏版

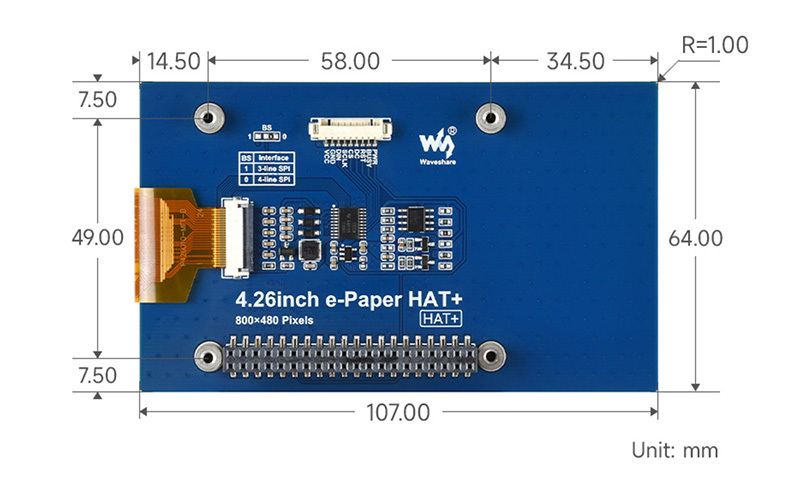

模組版

文件下載

Datasheet

規格	產品貨號	區號	品牌	原廠貨號
顯示器	368031700359		Waveshare	34060
顯示器模組	368031700360		Waveshare	34061
