ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板 320×480

ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板 320×480

產品貨號：368031700365
區號：
品牌：Waveshare
原廠貨號：31137

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,050
{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )
{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )
交期為4～10個工作天（不含例假日）
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介


本產品為微雪電子推出的高效能、高整合度微控制器開發板，內建 3.5 吋 IPS 電容觸控螢幕，並整合電源管理晶片、六軸感測器（3 軸加速度計與 3 軸陀螺儀）、RTC 即時時鐘與低功耗音訊編解碼晶片等多項周邊功能，方便開發者快速導入各類智慧裝置與嵌入式應用。免繁瑣接線與組裝，即可輕鬆體驗小智 AI 語音互動功能。

  • 搭載 ESP32-S3R8 高效能 Xtensa 32 位元 LX7 雙核心處理器，主頻最高可達 240MHz
  • 支援 2.4GHz Wi-Fi（802.11 b/g/n）與 Bluetooth 5 LE，內建板載天線
  • 內建 512KB SRAM 與 384KB ROM，並整合 8MB PSRAM 與外接 16MB Flash
  • 採用 USB Type-C 接口，提升使用便利性與裝置相容性
  • 配備 3.5 吋 IPS 電容觸控螢幕，解析度 320 × 480，支援 262K 色彩顯示，可清晰呈現彩色畫面
  • 內建 AXS15231B 顯示與觸控整合晶片，透過 QSPI 與 I2C 介面通訊
  • 板載 QMI8658 六軸慣性感測器（3 軸加速度計 + 3 軸陀螺儀），可用於姿態偵測、動作感應與計步應用
  • 內建 PCF85063 RTC 即時時鐘晶片，透過 AXP2101 提供持續供電，並預留 RTC 備用電池焊盤，更換主電池時仍可維持 RTC 運作
  • 板載 PWR 與 BOOT 側邊按鍵，可作為自訂功能按鍵使用
  • 提供 3.7V MX1.25 鋰電池充放電接口
  • 引出 I2C、UART、USB 與多組 GPIO 接腳，方便外接裝置與功能擴充
  • 內建 Micro SD 卡槽，適合用於資料儲存、媒體播放與資料記錄等應用
  • 提供攝影機接口，支援 OV5640、OV2640 等主流攝影機模組
  • AXP2101 電源管理晶片具備高效率供電、多組電壓輸出、充電管理與電池管理等功能，有助於延長電池續航時間

ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板,商品特徵


  • 支援 AI 語音互動

    免組裝、免繁瑣接線，即可快速接入小智 AI，打造專屬的智慧 AI 助理。支援 DeepSeek、豆包、通義千問等大型語言模型，可應用於語音互動、智慧控制與 AI 助理開發等情境。


    ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板,支援 AI 語音互動


  • 電容式觸控

    支援靈敏的電容式觸控操作，適合各類智慧裝置、人機互動介面與觸控應用開發。


    ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板,電容式觸控


  • IPS 顯示面板

    採用 IPS 顯示技術，具備廣視角與優異色彩表現，支援 262K 色彩顯示，畫面清晰鮮明。


    ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板,IPS 顯示面板


  • 內建音訊編碼晶片

    搭載低功耗音訊編解碼晶片，可提供高品質音訊輸入與輸出，帶來更清晰穩定的語音與音樂播放效果。


    ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板,內建音訊編碼晶片


  • 支援 Wi-Fi 與 BLE 5

    ESP32-S3 整合 2.4GHz Wi-Fi（802.11 b/g/n），支援 40MHz 頻寬；低功耗藍牙子系統則支援 Bluetooth 5 LE 與 Bluetooth Mesh。


    ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板,無線傳輸


  • 支援 ESP-IDF 與 Arduino

    提供完整 SDK、開源範例與教學資源，方便快速上手開發，可輕鬆整合至各類嵌入式應用專案。



硬體概述


ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板,硬體概述


  1. ESP32-S3R8：Wi-Fi 與藍牙 SoC，最高 240MHz，內建 8MB PSRAM
  2. 板載貼片天線
  3. W25Q128JVSIQ：16MB NOR Flash
  4. 攝影機接口：支援 OV5640／OV2640 等主流攝影機模組
  5. Micro SD 卡槽
  6. IPEX 第一代天線座：可透過拆焊電阻切換為外接天線
  7. MX1.25 喇叭接口
  8. BOOT 按鍵
  9. RESET 重置按鍵
  10. PWR 電源按鍵
  11. AXP2101：高整合度電源管理晶片
  12. 充電指示燈
  13. USB Type-C 接口
  14. ES8311：低功耗音訊編解碼晶片
  15. 電源指示燈
  16. 麥克風
  17. SH1.0 RTC 電池接口：可接 RTC 備用電池
  18. MX1.25 鋰電池接口：支援 3.7V 鋰電池充放電
  19. 2.54mm 排針接口：引出可用 GPIO 接腳，方便功能擴充
  20. PCF85063：RTC 即時時鐘晶片
  21. QMI8658：六軸慣性感測器（IMU），內含 3 軸陀螺儀與 3 軸加速度計



商品規格


  • 顯示面板：IPS
  • 解析度：320 × 480 像素
  • 亮度：210 cd/㎡
  • 驅動晶片：AXS15231B
  • 顯示介面：QSPI
  • 螢幕尺寸：3.5 吋
  • 顯示色彩：262K
  • 對比度：1000:1
  • 觸控類型：電容式觸控
  • 觸控介面：I2C

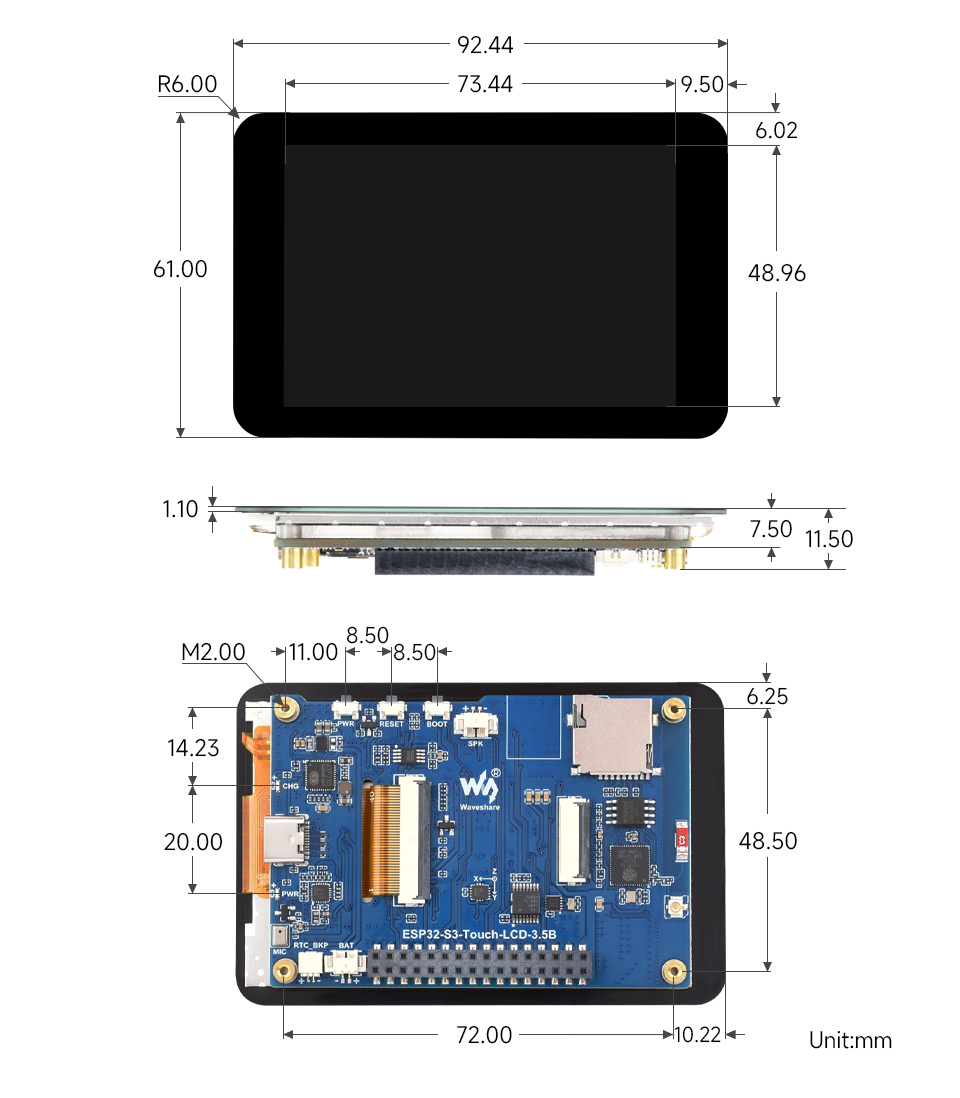

ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板,不帶殼尺寸



引腳定義


ESP32-S3 3.5吋 IPS 262K LCD 觸控螢幕開發板,引腳定義



文件下載

技術文件



出貨清單


  • ESP32-S3 觸控螢幕開發板 x 1
  • 喇叭 6Ω 1W x 1
