1.54吋 IPS 262K LCD 觸控顯示模組 240x240 (ST7789S)

產品貨號：368031700367
區號：
品牌：Waveshare
原廠貨號：34370

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$550

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

1.54 吋 LCD 觸控顯示模組是一款採用 IPS 面板的彩色觸控螢幕模組，具備 240 × 240 高解析度與 262K 色彩顯示能力，可呈現清晰細緻的畫面效果。搭載高透光率電容式觸控面板，觸控反應靈敏且耐用性佳，適合各類人機互動應用開發。

模組內建 ST7789S 顯示驅動晶片與 CST816D 電容式觸控晶片，分別透過 SPI 與 I2C 介面通訊，可有效降低 GPIO 腳位占用，方便整合至各種嵌入式專案中。板載電平轉換晶片，支援 3.3V／5V 電源輸入，可相容 Raspberry Pi、Raspberry Pi Pico、ESP32、Arduino、STM32 等主流開發平台。

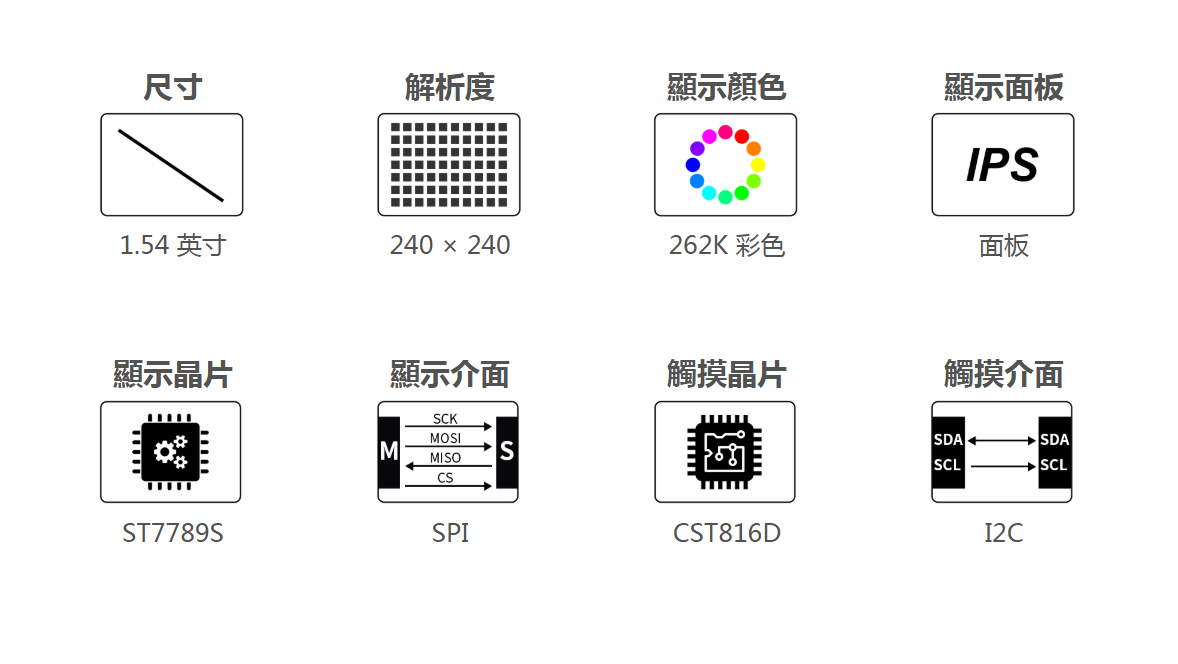

商品特徵：

240 × 240 解析度，支援 262K 色彩顯示，可清晰呈現彩色畫面
採用高透光率電容式觸控面板，反應靈敏、使用壽命長
內建 ST7789S 顯示驅動晶片與 CST816D 電容式觸控晶片
顯示與觸控分別透過 SPI 與 I2C 介面通訊，節省 GPIO 資源
可搭配 Raspberry Pi、Pico、ESP32-S3、Arduino、STM32 等主控板使用
提供 Raspberry Pi、ESP32、Pico、Arduino 與 STM32 範例程式與開發資料
板載電平轉換晶片，相容 3.3V／5V 電源輸入
提供 SPI 與 I2C 控制接口，可選擇 12PIN 排針接口或 18PIN FPC 排線座連接

1.54吋 IPS 262K LCD 觸控顯示模組,ST7789S,商品特徵

連接方式

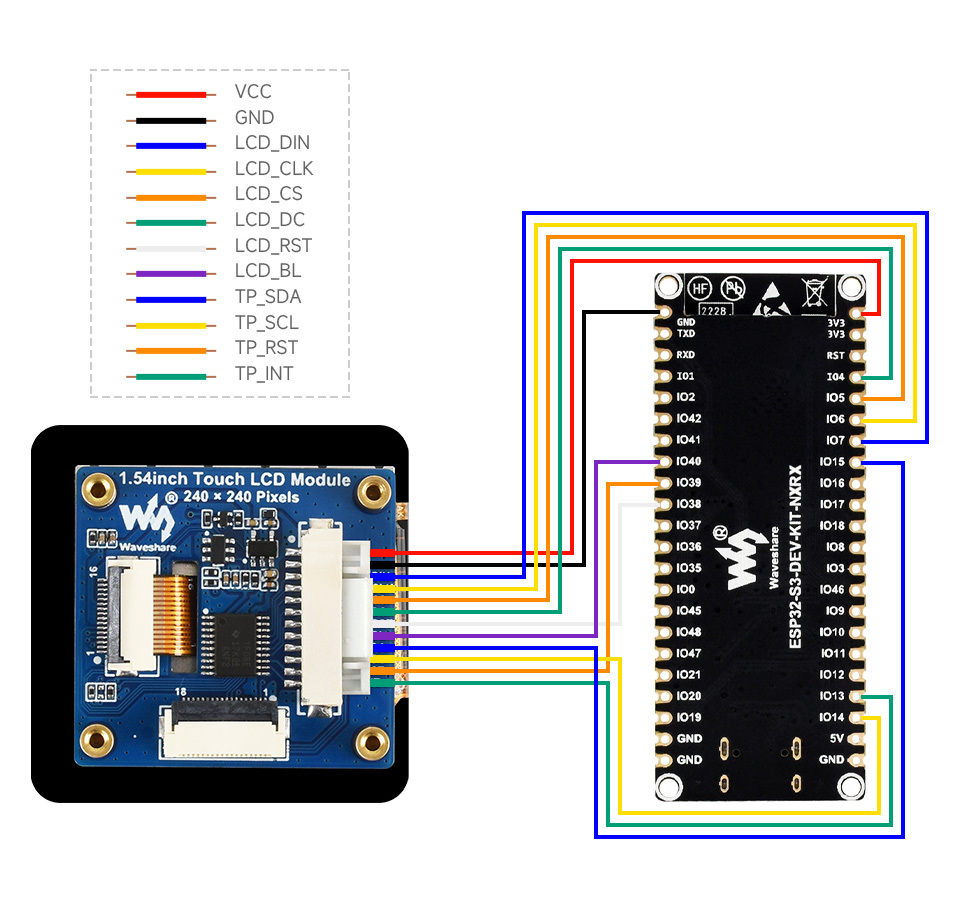

搭配 ESP32-S3-DEV-KIT 開發板

1.54吋 IPS 262K LCD 觸控顯示模組,ST7789S,ESP32-S3-DEV-KIT

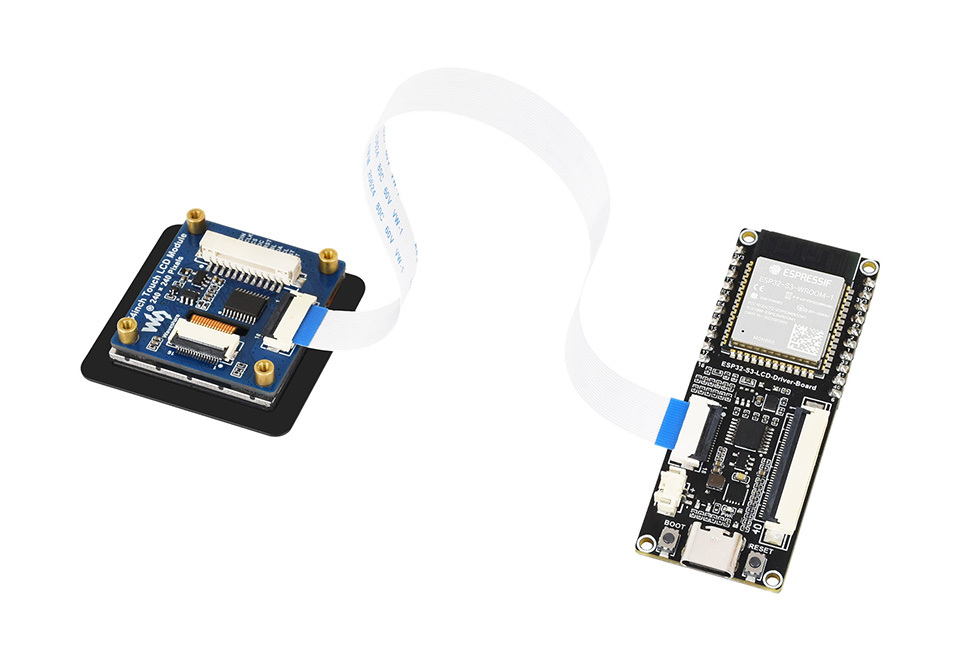

連接 ESP32-S3-LCD-Driver-Board 驅動板 (※ 圖片僅供示意，詳細配置請依實際設定清單為準。)

1.54吋 IPS 262K LCD 觸控顯示模組,ST7789S,ESP32-S3 LCD 驅動板

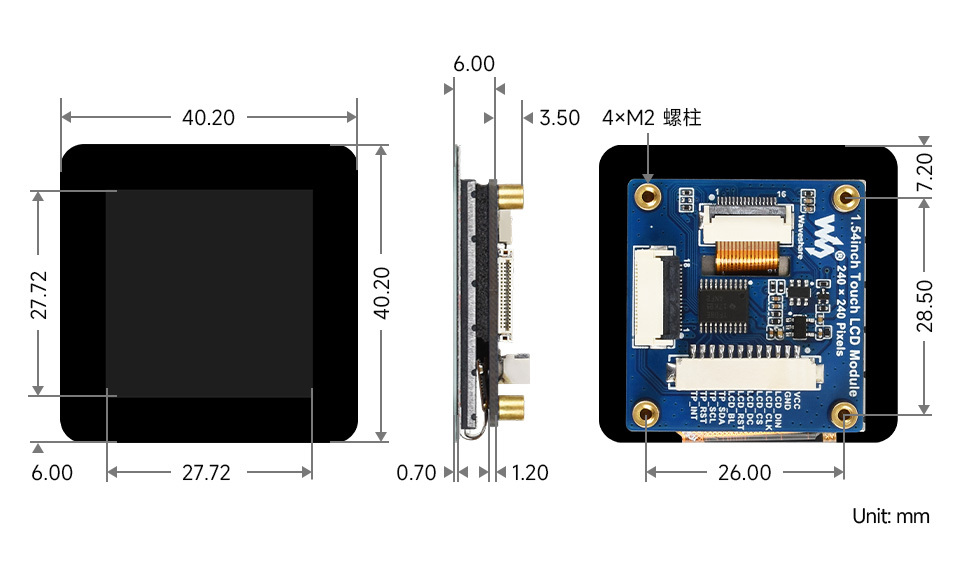

商品規格

工作電壓：3.3V／5V
顯示驅動晶片：ST7789S
顯示介面：4-wire SPI
顯示面板：IPS
顯示區域尺寸：27.72 × 27.72 mm
解析度：240 × 240 pixels
觸控晶片：CST816D
觸控介面：I2C
觸控類型：電容式觸控
像素尺寸：0.1155 × 0.1155 mm
模組尺寸：40.2 × 40.2 mm

1.54吋 IPS 262K LCD 觸控顯示模組,ST7789S,尺寸規格

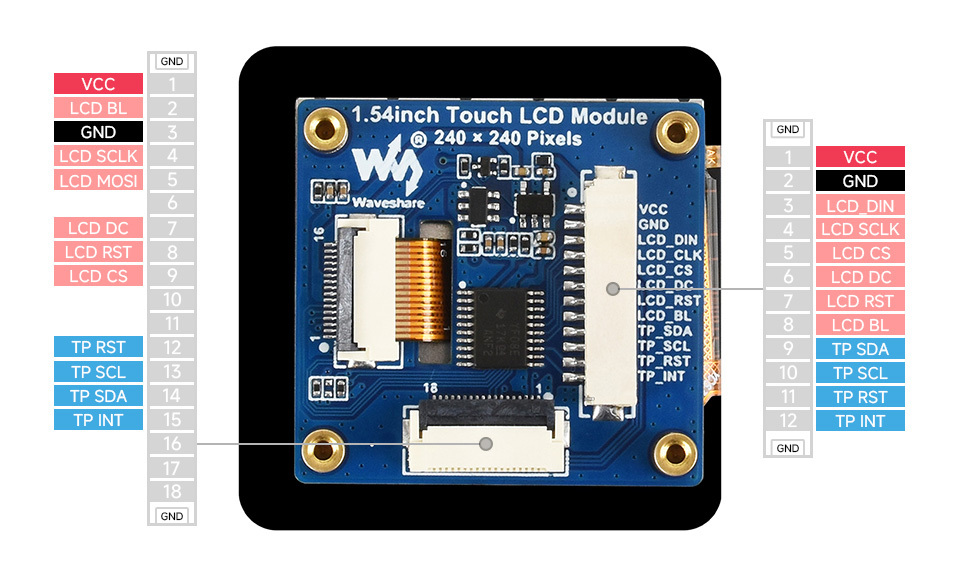

引腳定義

1.54吋 IPS 262K LCD 觸控顯示模組,ST7789S,引腳定義

功能引腳	功能說明	12PIN 引腳序號	18PIN 引腳序號
VCC	電源正(3.3V / 5V 電源輸入)	1	1
GND	電源地	2	3
MOSI	SPI 通訊MOSI 腳	3	5
SCLK	SPI 通訊CLK 接腳	4	4
LCD_CS	LCD 的片選腳，低電位有效	5	9
LCD_DC	LCD 的數據/命令引腳，低電平表示命令，高電平表示數據	6	7
LCD_RST	LCD 的複位腳，低電平有效	7	8
LCD_BL	LCD 的背光腳	8	2
TP_SDA	TP 的資料接腳	9	14
TP_SCL	TP 的時鐘腳	10	13
TP_RST	TP 的重設引腳，低電位有效	11	12
TP_INT	TP 的中斷腳	12	15

文件下載

技術文件

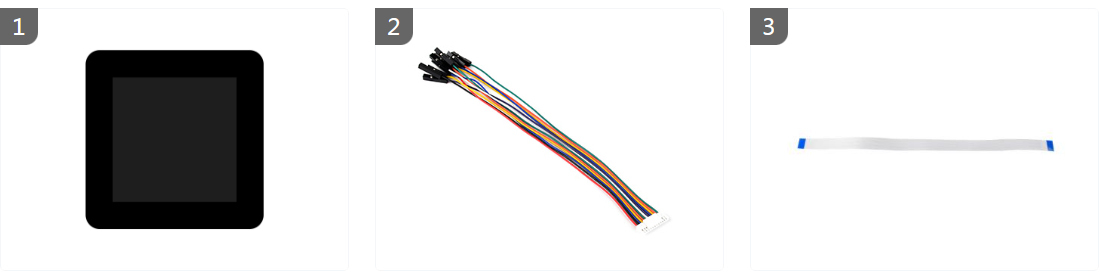

出貨清單

1.54吋 IPS 262K LCD 觸控顯示模組 240x240 (ST7789S) x 1

1.54吋 IPS 262K LCD 觸控顯示模組,ST7789S,出貨清單
