ESP32-C6 1.54吋 e-Paper AIoT 電子紙開發板 200x200

商品簡介

本產品是一款採用電子紙螢幕的 AIoT 開發板，搭載 ESP32-C6 微控制器，支援 Wi-Fi 與 BLE 雙模無線通訊。內建 1.54 吋電子紙顯示器，具備超低功耗與環境光可視特性，適合應用於攜帶式裝置與長時間續航情境。

開發板整合 RTC 即時時鐘、SHTC3 溫濕度感測器、Micro SD 卡槽、低功耗音訊編解碼電路與鋰電池充放電管理電路，並預留 USB、UART、I2C 與 GPIO 等擴充接口，方便外接感測器與功能模組，可靈活應用於物聯網終端、電子標籤、智慧顯示與電子閱讀器等專案開發。

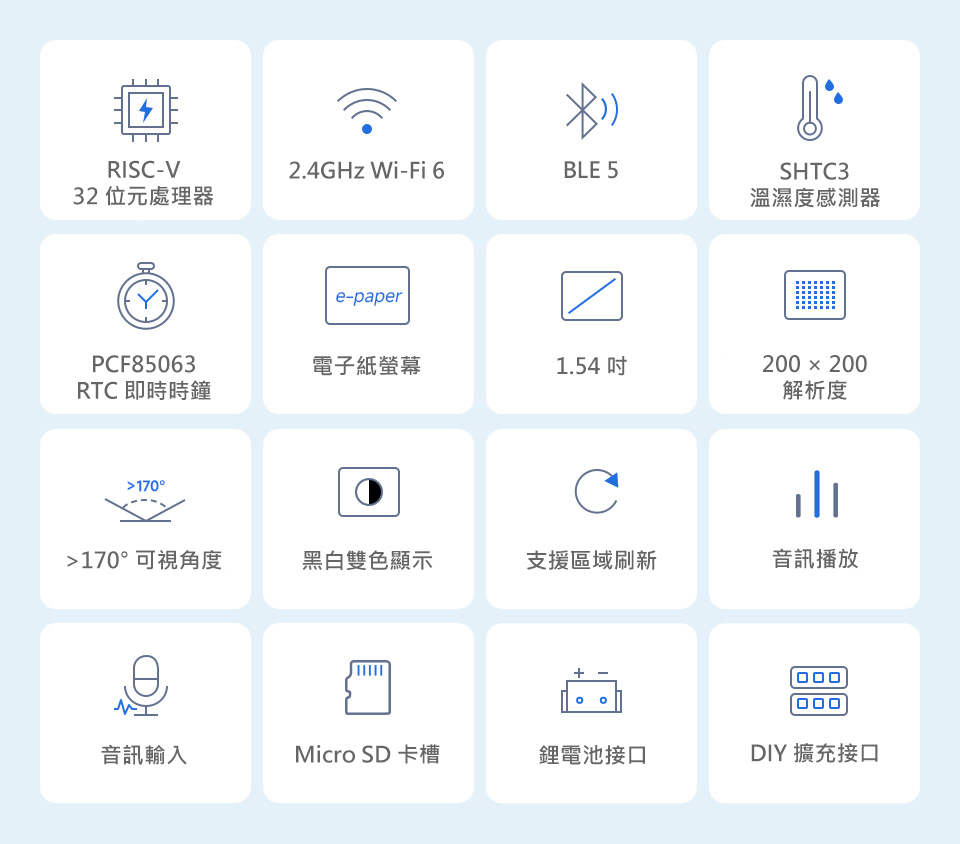

• 搭載 ESP32-C6 高效能 32 位元 RISC-V 處理器，主頻最高可達 160MHz
• 支援 Wi-Fi 6、Bluetooth 5 與 IEEE 802.15.4（Zigbee 3.0／Thread）無線通訊，具備優異射頻效能
• 內建 512KB HP SRAM、16KB LP SRAM 與 320KB ROM，並整合 16MB Flash
• 配備 1.54 吋電子紙螢幕，解析度 200 × 200，具備高對比、廣視角與低功耗特性
• 內建音訊編解碼晶片，支援語音輸入與播放，方便實作 AI 語音互動應用
• 板載 PCF85063 RTC 即時時鐘與 SHTC3 溫濕度感測器，可進行時間管理與環境監測
• 內建 Micro SD 卡槽，可外接記憶卡儲存圖片與檔案資料
• 板載 PWR 與 BOOT 側邊按鍵，可作為自訂功能按鍵使用
• 預留 2 × 6、2.54mm 間距排母接口，方便外接模組與感測器擴充使用

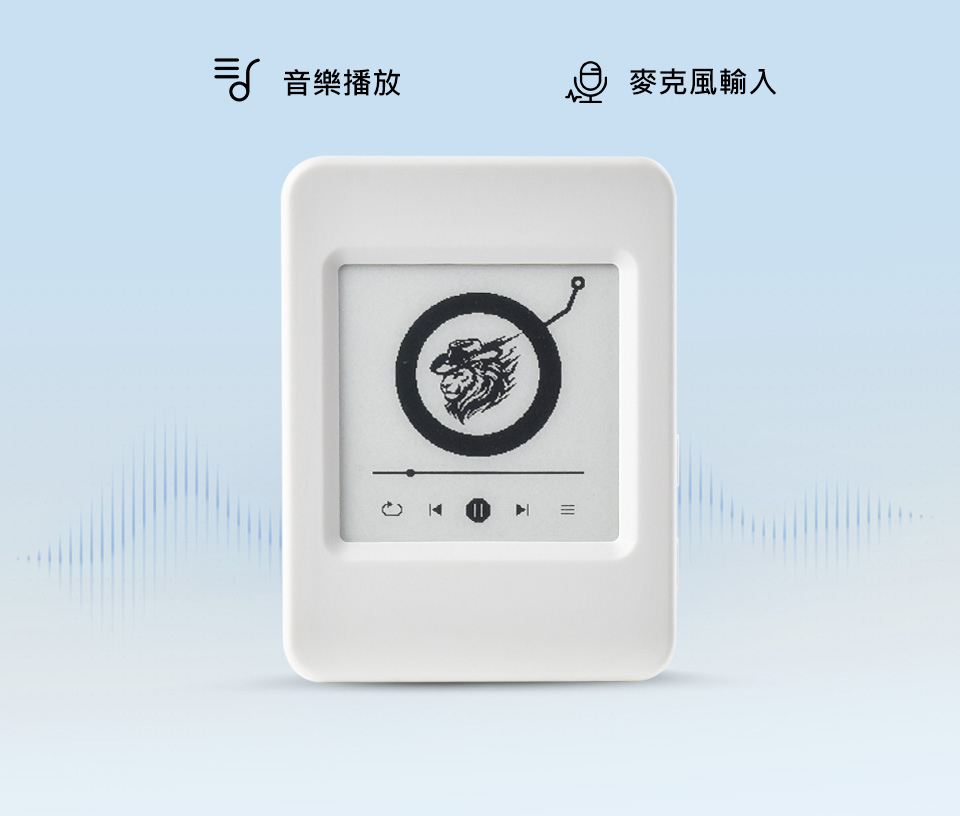

• 內建音訊編解碼晶片：
  支援高品質音訊處理，可提供清晰穩定的音訊輸入與輸出，適合語音辨識、AI 助理與語音播放等應用。

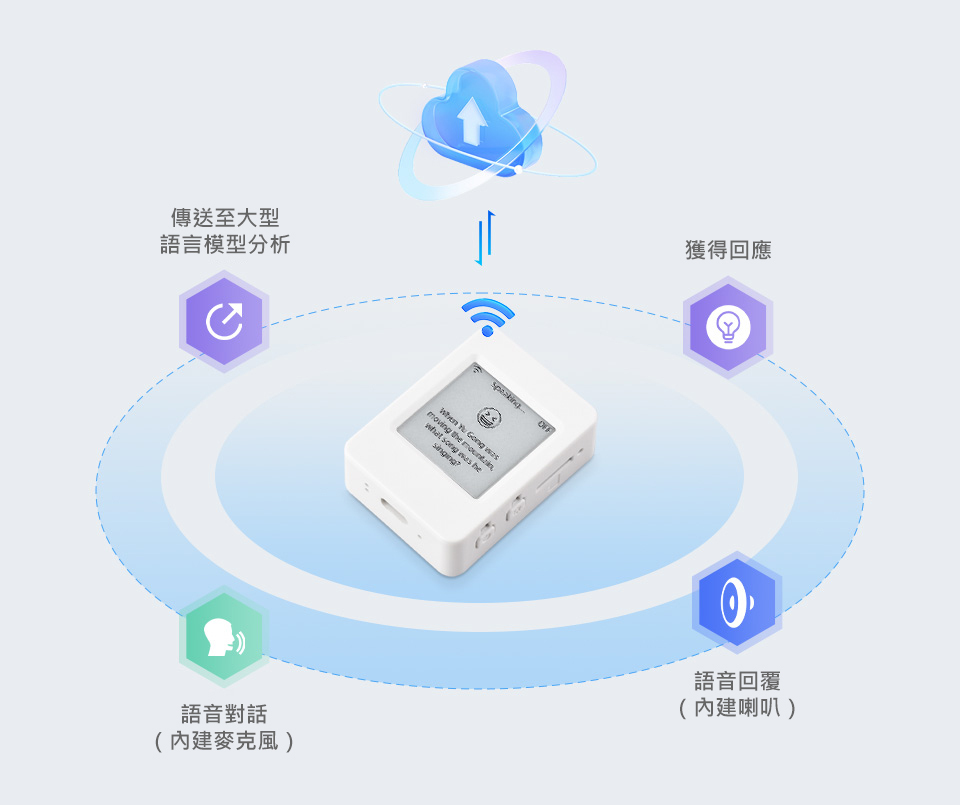

• 支援 AI 語音互動：
  支援小智 AI，可串接 DeepSeek、豆包等線上大型語言模型平台，打造 AI 語音互動與智慧助理應用。

• 支援 ESP-IDF 與 Arduino：
  提供完整 SDK、開源範例與教學資源，方便快速上手開發，可輕鬆整合至各類嵌入式應用專案。

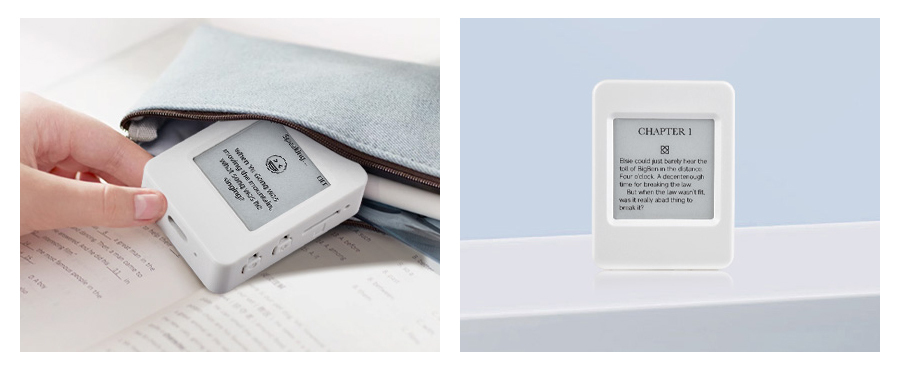

應用範圍：

• AI 語音互動
• 電子閱讀器
• 智慧資訊顯示
• IoT 物聯網終端
• 電子標籤應用

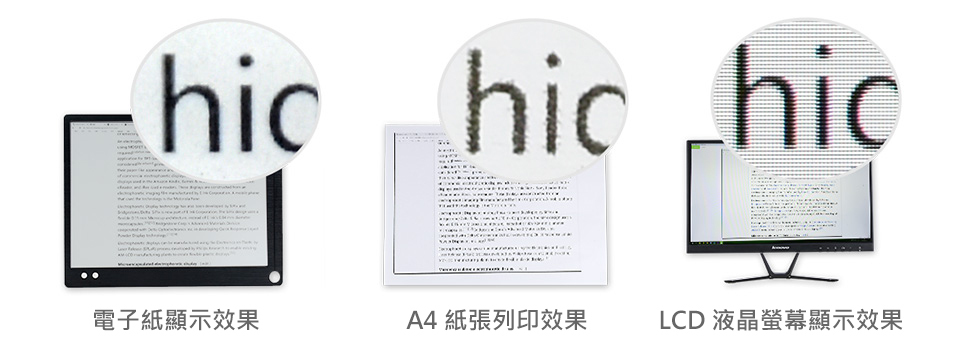

電子紙螢幕的優勢

電子紙顯示器採用「微膠囊電泳顯示技術」呈現畫面，其原理為帶電粒子在電場作用下移動，藉由反射環境光形成類似紙張印刷的顯示效果。
相較於傳統 LCD 螢幕，電子紙在自然光或室內燈光下皆可清晰閱讀，且不需背光設計，可有效降低耗電量，同時具備接近 180° 的廣視角。由於顯示效果接近紙本，因此常應用於電子閱讀器、電子標籤與低功耗資訊顯示設備。

商品規格

• 顯示面板：電子紙螢幕
• 解析度：200 × 200
• 通訊介面：SPI
• 顯示顏色：黑／白
• 可視角度：＞170°
• 螢幕尺寸：1.54 吋
• 灰階等級：2 階灰階
• 全畫面刷新時間：2 秒
• 區域刷新時間：0.3 秒
• 顯示方式：反射式顯示

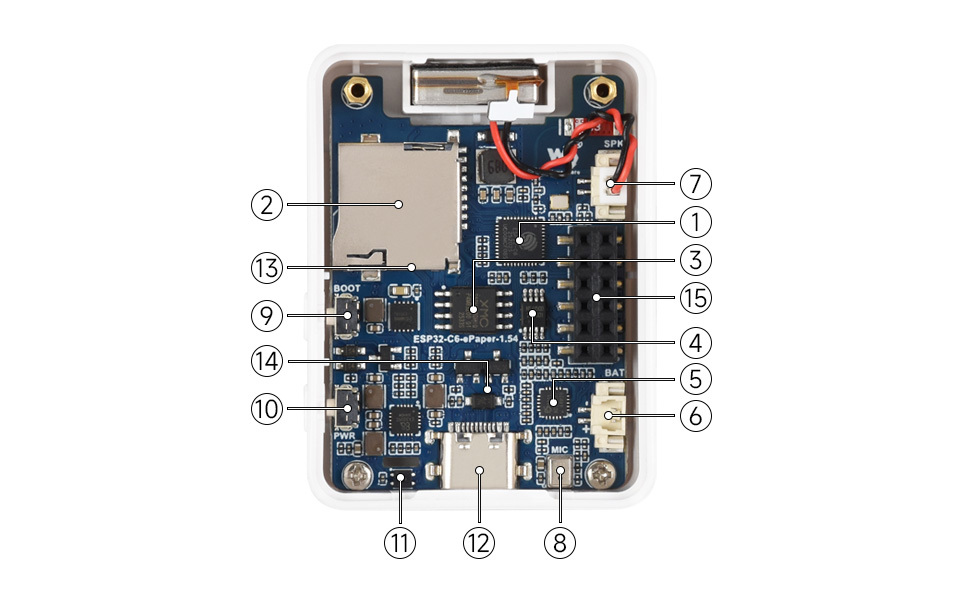

硬體資源簡介

1. ESP32-C6：整合 RISC-V 單核心處理器，主頻 160MHz，支援 2.4GHz Wi-Fi 6 與 BLE 5
2. Micro SD 卡槽：使用前需將記憶卡格式化為 FAT32 格式
3. 16MB NOR Flash：用於資料儲存
4. 喇叭功率放大晶片：提供清晰飽滿的音訊輸出效果，提升外放品質
5. ES8311 音訊編解碼晶片：支援音訊輸入與輸出，採低功耗設計，適合語音辨識與播放應用
6. MX1.25 2PIN 鋰電池接口：可外接鋰電池供電
7. MX1.25 2PIN 喇叭接口：提供音訊輸出，可外接喇叭
8. 麥克風：用於語音與音訊收音
9. BOOT 按鍵：長按 BOOT 並重新上電可進入下載模式
10. PWR 電源按鍵：可搭配程式控制鋰電池供電開關
11. SHTC3 溫濕度感測器：可量測環境溫度與濕度資訊
12. USB Type-C 接口：ESP32-C6 USB 接口，可用於燒錄程式與輸出除錯訊息
13. TCA9554（背面）：透過 I2C 提供 8 位元可編程 GPIO 擴充功能
14. PCF85063（背面）：RTC 即時時鐘晶片，支援時間保持功能
15. 2 × 6PIN 2.54mm 間距排母接口：可外接各類模組與感測器進行擴充
