商品描述
本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。
商品簡介
適用於物聯網閘道器、無線路由器、智慧資料擷取等物聯網應用場景
商品規格
本產品是一款支援 2.4GHz Wi-Fi 與藍牙 BLE 5 的微控制器開發板，整合大容量 Flash 與 1.47 吋 LCD 顯示屏，可流暢運行 LVGL 等 GUI 介面程式。結合豐富的周邊接口，能夠快速實現人機互動、物聯網終端、智慧顯示器等基於 ESP32-C3 的應用開發。
| CM5 卡座 | 適用於 Compute Module 5 的所有版本 |
| 聯網 | 千兆乙太網路 RJ45 介面 |
| 支援透過 M.2 B KEY 使用轉接板接入 LoRa 通訊模組 |
| 支援透過 M.2 B KEY 接入 4G / 5G 通訊模組 |
| USB | USB 2.0 介面 (Type-C) × 1 |
USB 2.0 介面 (Type-A) × 2
USB 3.2 Gen1 介面 (Type-A) × 1 |
| 影像 | HDMI 介面 × 1，支援 4K 輸出 |
| MIPI 介面 × 2，支援 CSI / DSI 通信 |
| M.2 | M.2 M KEY (PCIe Gen2/3 × 1，支援 2230 / 2242 NVMe 或 AI 模組) |
| M.2 B KEY / Mini-PCIe (需接取轉接板)，支援接入 5G / 4G / LoRa 等無線模組 |
| 儲存 | 板載 Micro SD 卡插槽 (適用於不含 eMMC 的版本) |
| 串行接口 | 2 × RS485 |
| 1 × CAN, 支援 1Mbps 通訊速率 |
| 輸入輸出 | 引出少量 GPIO（直連 Compute Module 5 核心） |
| 風扇接口 | 5V，4PIN JST-SH PWM 風扇連接器 |
| 電源輸入 | 7V ~ 36V 寬電壓 (接線端子)，5V 5A (Type-C) |
| 尺寸 | 145 × 90 × 40 (mm) |

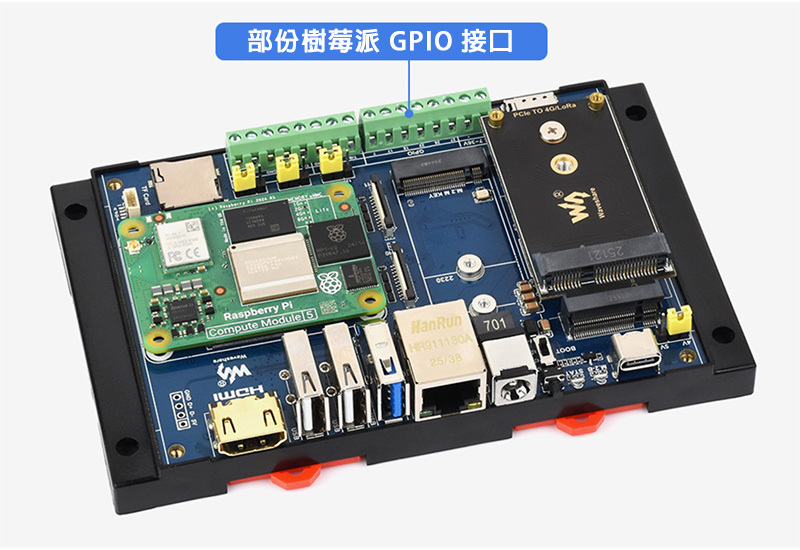

接入 Compute Module 5 主機板
板載部分 GPIO 介面及標準的 CM5 連接器，支援接入 Compute Module 5 Lite / eMMC 系列主機板
本產品不含圖中的 CM5，如有需要，請另行購買

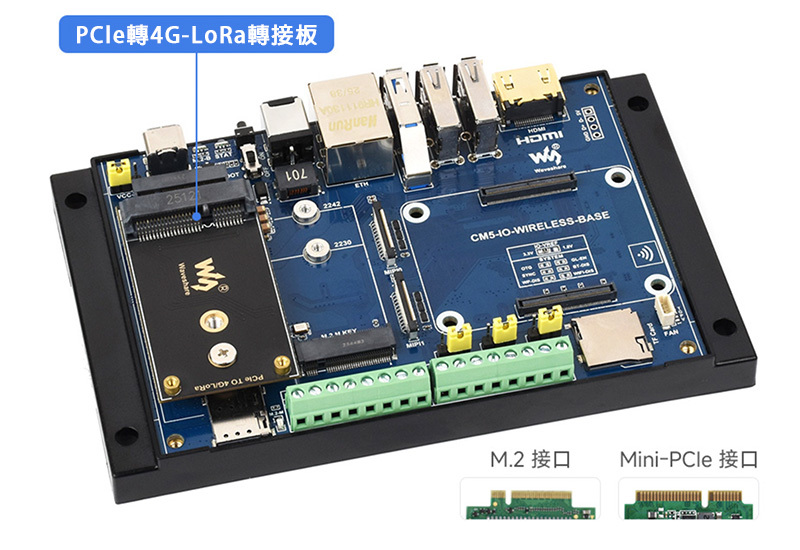

支援擴充 4G / 5G / LoRa 等通訊模組
板載 M.2 接口，還配套有 Mini-PCIe 轉接板，可相容於多種 M.2 和 Mini-PCIe 接口的 4G、5G、LoRa 等無線通訊模組
注意：全球通 5G / 4G / 3G / 2G 蜂窩或 LoRa 網關功能需要接入通訊模組才可以生效，如有需要，請購買 SIM7600G-H-M.2、SIM7600G-H-PCIE、SIM8260G-M2、SX1302 868M

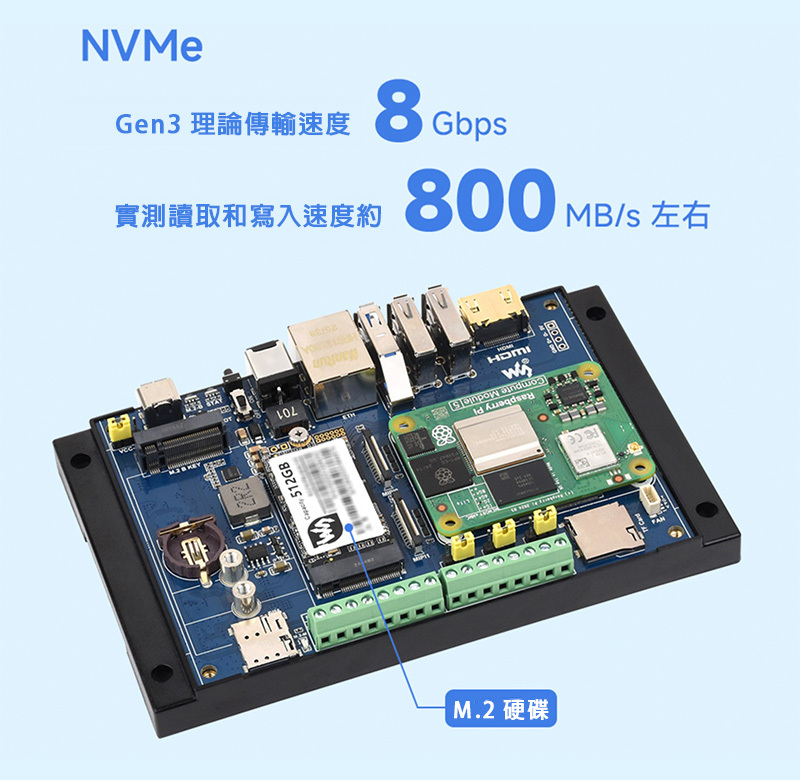

支援 M.2 NVMe 硬碟
相較於樹莓派的 Micro SD 介面有更快的讀寫速度，大幅提升系統或檔案的讀寫速度，支援 NVMe SSD 啟動樹莓派
圖片僅供參考，詳細配置請參考設定清單

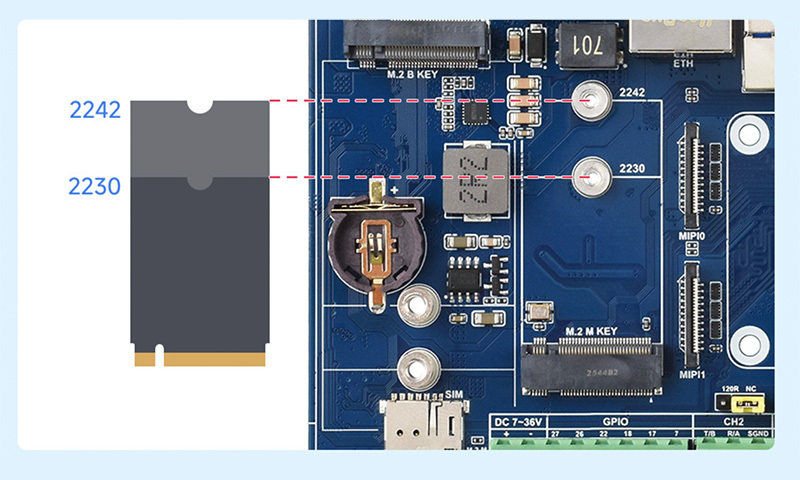

適用M.2尺寸

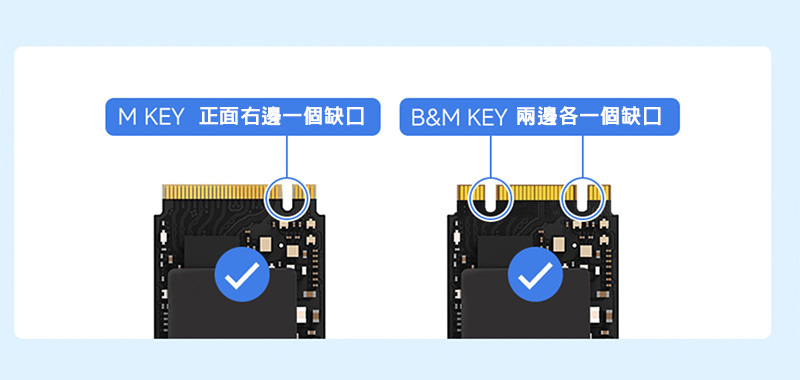

適用接口
注意：僅支援 NVMe 硬碟協議

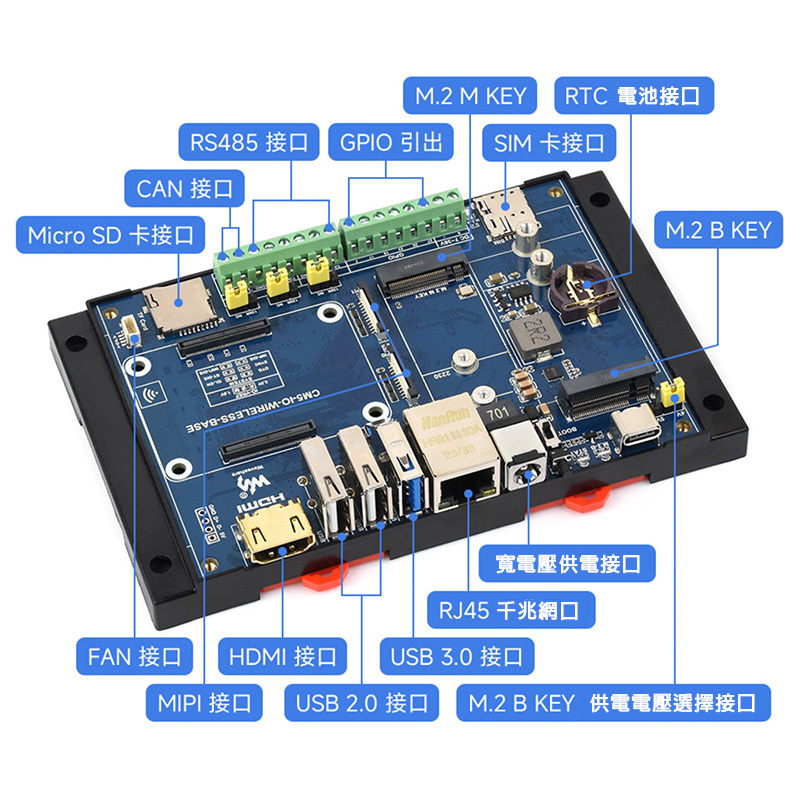

更多豐富的介面
搭載 USB 3.0 / CAN / RS485 / M.2 M KEY / M.2 B KEY 等多種接口，使用更方便

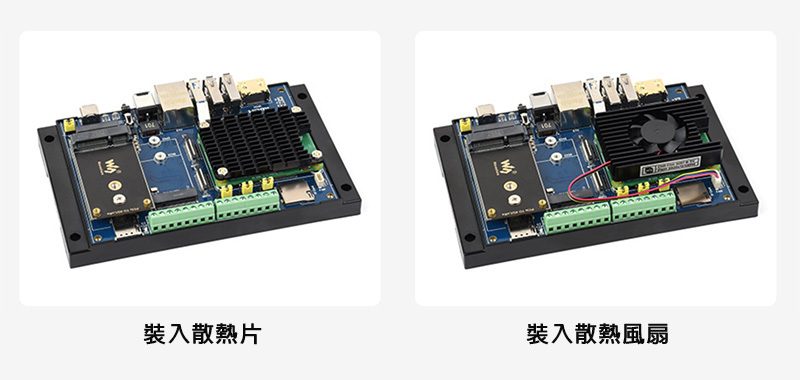

內部空間充足可裝入 CM5 散熱裝置
本產品不含 散熱片 及 散熱風扇，如有需要，請另購買

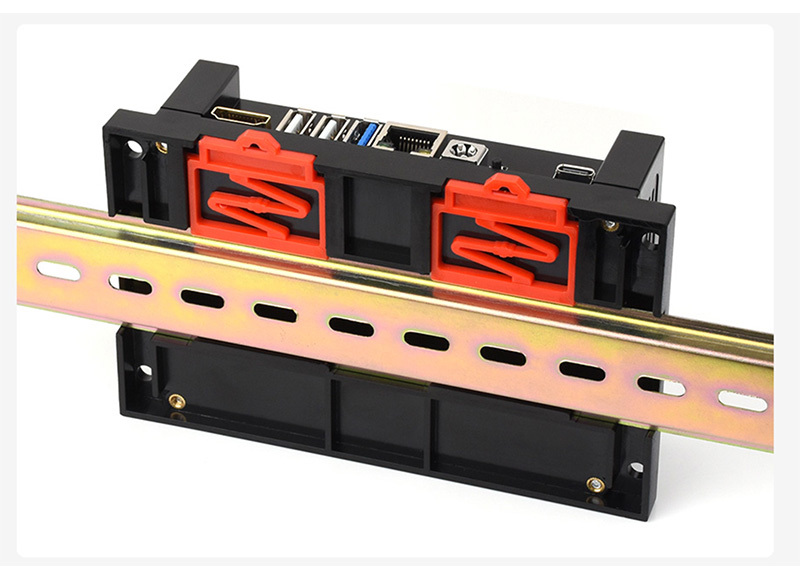

導軌式設計
導軌式 ABS 塑膠外殼，方便安裝使用，附外殼更安全
圖片僅供參考，導軌支架不包含在內，詳細配置請參考設定清單

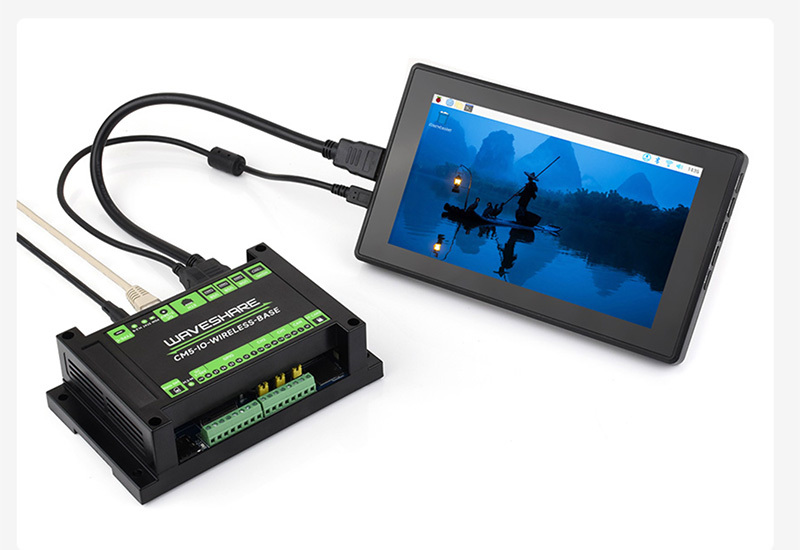

應用範例
適用於物聯網閘道器、4G / 5G 路由器、LoRa 網關，物聯網資料擷取監控，工業 PLC 或其他工業應用場合
本產品不含圖中的 CM5 和 顯示螢幕，詳細配置請參考配置清單，如有需要，請另行購買

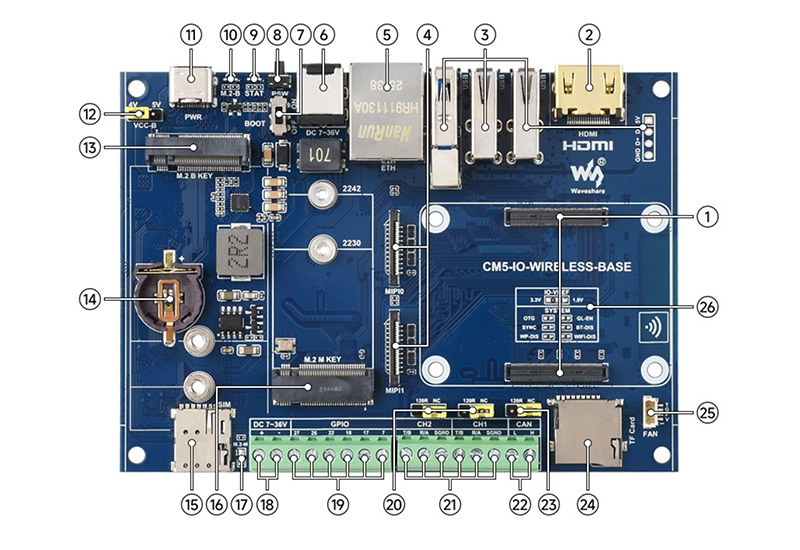

資源簡介
| 1 | CM5 連接器 | 13 | M.2 B KEY |
| 適用於 Compute Module 5 的所有版本 | 支援 M.2 B KEY 的 4G / 5G 或其他 USB 通道的通訊模組，可透過配套配件轉為 Mini-PCIe 連接 LoRa 模組 |
| 2 | HDMI 接口 | 14 | RTC 電池連接座 |
| 支援4K輸出 | 可接入 ML / CR1220 紐扣電池 |
| 3 | USB接口 | 15 | SIM 卡插槽 |
| 2 個標準 USB 2.0 Type-A 接口，1 個 USB 2.0 4PIN 接口，1 個 USB 3.2 Gen1 Type-A 接口，USB 3.2 Gen1 最高支援 5Gbps | 可存取標準 Nano-SIM 卡，用於 5G、4G、3G、2G 上網 |
| 4 | 雙路 MIPI 接口 | 16 | QMI8658 |
| 支援 DSI / CSI 通信 | 支援 2230 / 2242 NVMe 硬碟或 AI 模組 |
| 5 | RJ45 千兆網口 | 17 | M.2 M KEY 工作狀態指示燈 |
| 支援 10 / 100 / 1000M 網路接入 |
| 6 | DC 圓形電源介面 | 18 | DC 電源接線端子 |
| 支援 DC 7V ~ 36V 供電 (請勿與接線端子同時接上電源) | 支援 DC 7V ~ 36V 供電 (請勿與圓形電源介面同時接上電源) |
| 7 | BOOT 開關式 | 19 | 部分 GPIO 接口 |
| 上電前撥動至 ON，進入燒錄模 | 直連 Compute Module 5 核心，進行一些特殊操作控制時注意預留保護元件 |
| 8 | PSW 電源按鍵 | 20 | RS485 120R 跳線帽 |
| 長按強制關機，短按軟關機或開機 | RS485 終端電阻跳線帽 |
| 9 | 系統工作狀態指示燈 | 21 | 雙路隔離 RS485 介面 |
| 7雙路 RS485 接口，提供 600W 防雷、突波和 15KV 靜電保護 (預留 120R 可選平衡電阻跳線帽) |
| 10 | M.2 B KEY 工作狀態指示燈 | 22 | 雙路隔離 RS485 介面 |
| 雙路 RS485 接口，提供 600W 防雷、突波和 15KV 靜電保護 (預留 120R 可選平衡電阻跳線帽) |
| 11 | PWR ＆ USB 接口 | 23 | CAN 120R 跳線帽 |
| 5V DC 供電接口，也可以作為 eMMC 燒錄接口或 USB OTG 接口 | CAN 終端電阻跳線帽 |
| 12 | M.2 B KEY 供電電壓選擇 | 24 | Micro SD 卡介面 |
| M.2 B KEY 工作電壓範圍選擇，4G / 5G 模組需要選擇 4V 電壓，LoRa 需要選擇 5V 電壓 | 用於接入帶系統的 Micro SD 卡，以啟動 CM5 Lite |
| 25 | FAN 介面 | 26 | Micro SD 卡介面 |
| 方便接入散熱風扇，風扇介面為 5V，4PIN JST-SH PWM 風扇連接器 | 用於接入帶系統的 Micro SD 卡，以啟動 CM5 Lite |

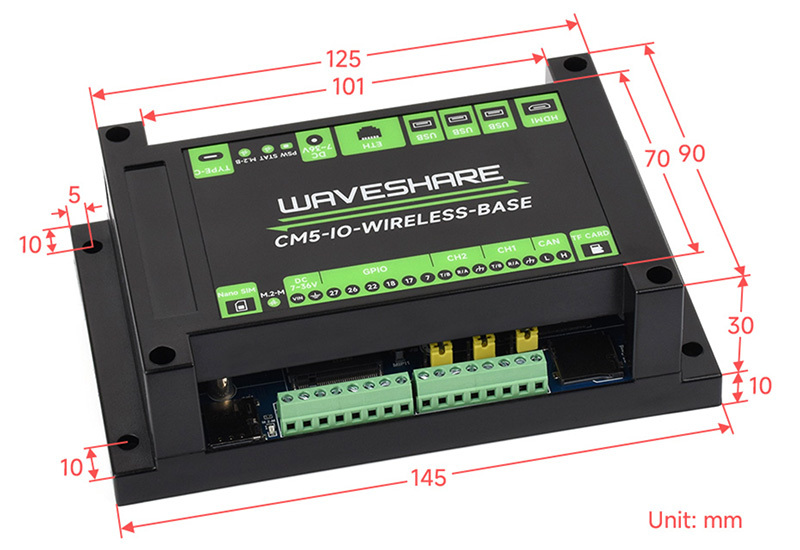

商品尺寸
出貨清單
