工業級 Modbus RTU 混合輸入輸出模組

工業級 Modbus RTU 混合輸入輸出模組

產品貨號：368031700395
區號：
品牌：Waveshare
原廠貨號：34740

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$980
{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )
{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )
此商品為預購商品，交期為4～10個工作天（不含例假日）
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。



工業級混合輸入輸出模組

2 路繼電器輸出 ＆ 2 路數位輸入 ＆ 2 路類比輸出 (電流) ＆ 2 路類比輸入



商品簡介

本產品為工業標準混合輸入輸出模組，支援 2 路繼電器輸出、2 路數位輸入、2 路類比電流輸出，以及 2 路類比電流/電壓輸入。採用 Modbus RTU 協議，內建電源隔離、磁耦隔離、自恢復保險絲和 TVS 等保護電路。

  • 支援 7V~36V 寬電壓供電，支援設定設備位址 (1~255)，以便透過 RS485 匯流排級聯多個設備
  • 支援電源隔離和磁耦隔離，可實現通訊部分的電源和訊號雙隔離，可靠性高、抗干擾能力強
  • 板載自恢復保險絲和 TVS (瞬態電壓抑制管)，可有效抑制電路中的突波電壓和瞬態尖峰電壓，防過流過壓，防雷防靜電
  • 開關量輸入帶雙向光耦隔離，支援被動和主動開關量輸入，內建去抖動演算法，繼電器支援開關輸入連動模式或翻轉模式控制
  • 12 位元高精度擷取，多種量程輸入模式，支援單端/差分輸入，支援電壓電流同時擷取
  • 採用高精度電阻，零漂移精密運算放大器，輸出或擷取資料更準確
  • 採用優質繼電器，允許存取負載：≤10A 250V AC 或 ≤10A 30V DC
  • 導軌式 PC 阻燃保護外殼，安裝便利，使用更安全可靠
  • 外置 3 個 LED 指示燈，方便查看 MCU 狀態和訊號收發狀態



商品規格

供電電壓 7V~36V
通訊接口 RS485
通訊波特率 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
預設通訊格式 9600, N, 8, 1
Modbus協議 標準 Modbus RTU 協議
RS485 位址設定 1~255
繼電器輸出 繼電器路數 2路
觸控類型 一常開、一常閉
觸控負載 ≤10A 250V AC 或 ≤10A 30V DC
模擬輸出 輸出模式 2路電流輸出
解析度 12 位，1μA
量程 0 ~ 20mA
輸出精度 ±0.03mA
數字輸入 數字輸入路數 2路
有源輸入範圍 5V ~ 36V DC
輸入類型 被動輸入 / 主動輸入 (NPN 型或 PNP 型)
隔離類型 雙向光耦
模擬輸入 模擬輸入路數 2路
量程 0 ~ 10V/2 ~ 10V
0 ~ 20mA/4 ~ 20mA
採樣精度 12 位元解析度，精度 ≤3‰
數據更新速率 31Hz
電流取樣電阻 249ohm
指示燈 STA: MCU 指示燈, MCU 正常運作時閃爍
TXD: 發送指示燈, 發送資料時燈亮
RXD: 接收指示燈, 接收資料時燈亮

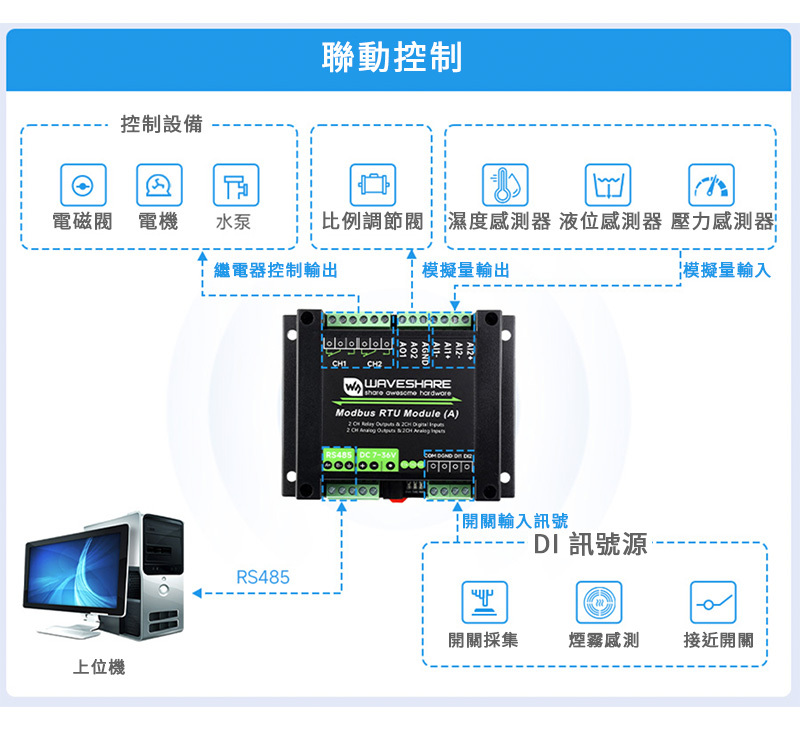

基本功能

支援透過 RS485 發送 Modbus RTU 協定指令實現數位量和類比量輸出輸入

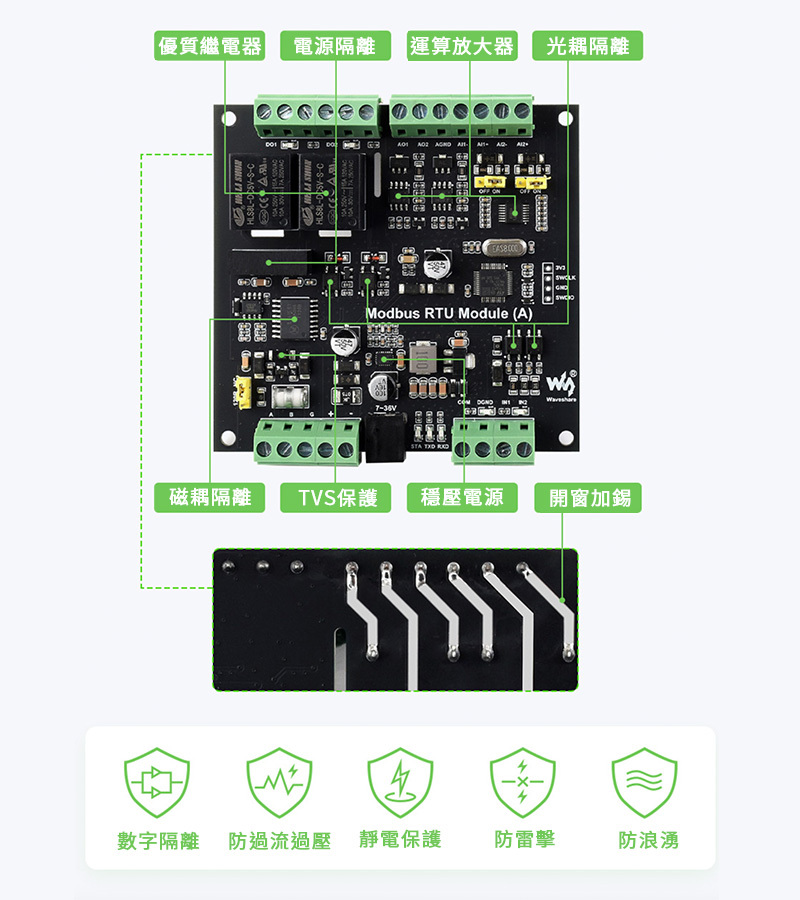

工業隔離保護

RS485 通訊實現電源和訊號雙隔離、可提供穩定的隔離電壓，可靠性高，抗干擾能力強；內建 TVS (瞬態電壓抑制管) 可有效抑制電路中的浪湧電壓和瞬態尖峰電壓，防雷防靜電；內置自恢復保險絲和保護二極管，防過流防過壓，提高抗衝擊能力，適用於高衝擊能力，適用於高要求的工業環境

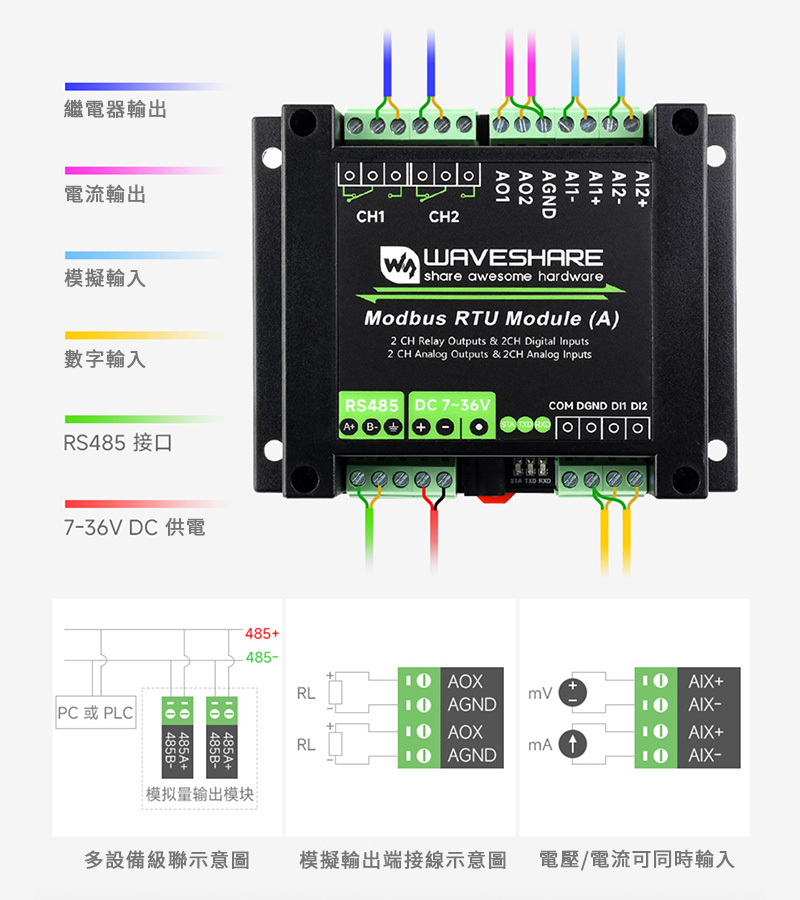

介面簡介

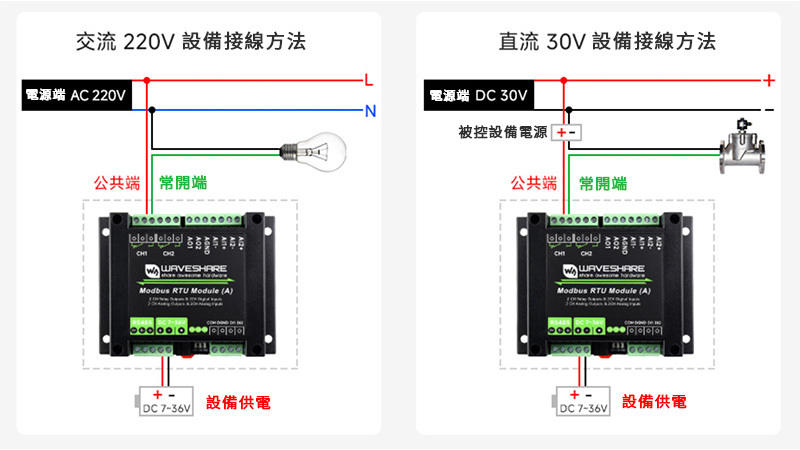

繼電器連線

設備具有觸點容量為 10A 250V AC 或 10A 30V DC 的繼電器
可直接控製家用 220V 交流設備，也可以控制 30V 以下直流設備

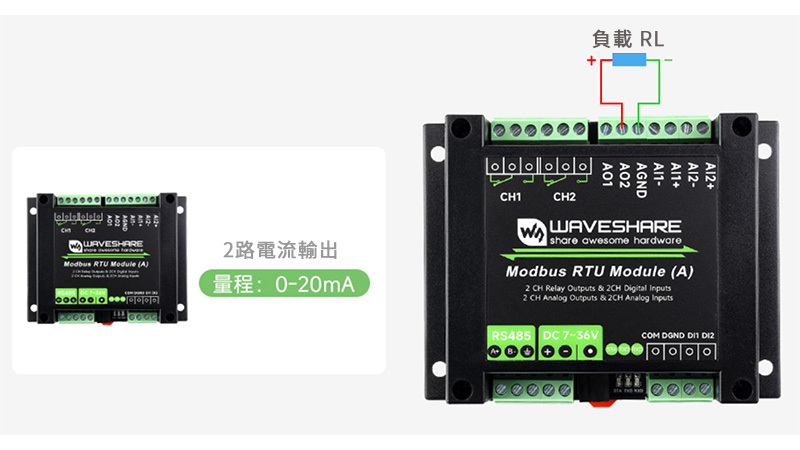

工業級高精度類比量輸出

2 路類比量輸出，12 位元 DA 轉換，高精準度

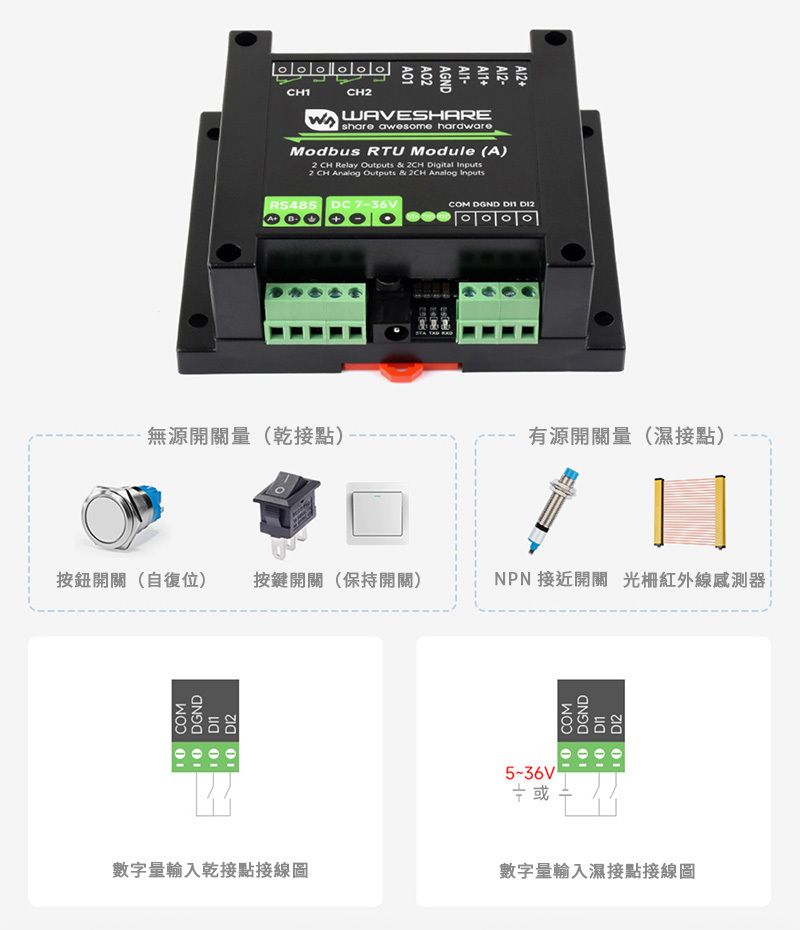

開關量輸入

內建雙向光耦隔離，支援被動開關量 (乾接點) 和主動開關量 (濕接點) 輸入

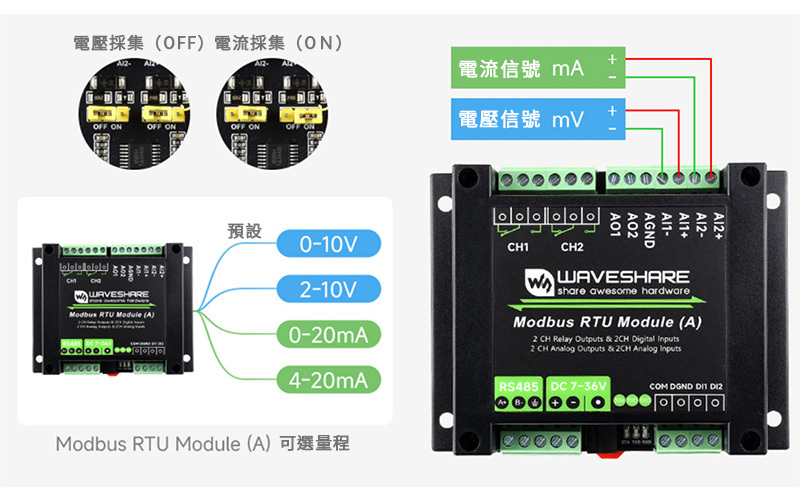

支援電壓/電流採集
量程範圍更廣

類比採集接口，電壓/電流採集可透過跳線自行切換，多種量程可透過軟體設定

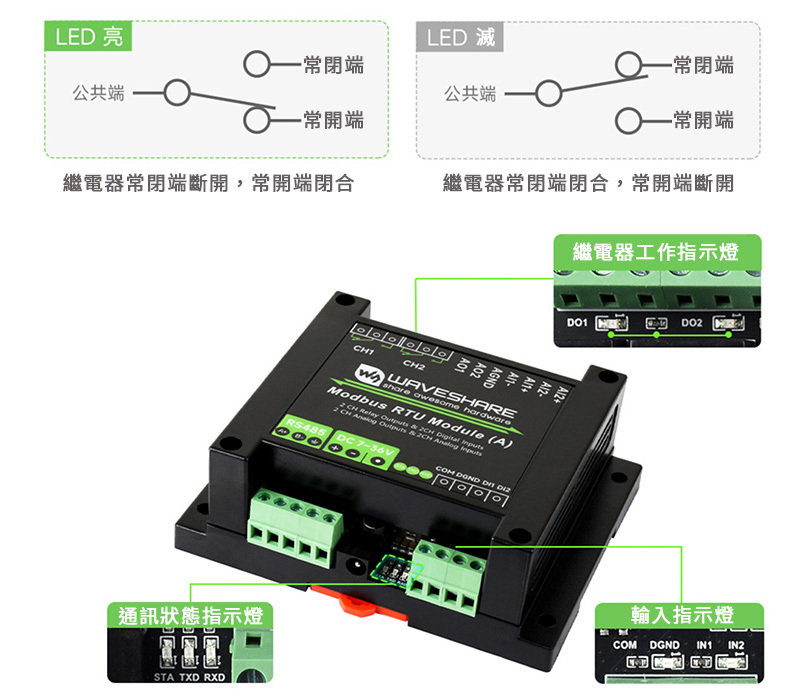

介面和指示燈

附多種指示燈，方便查看模組工作狀態

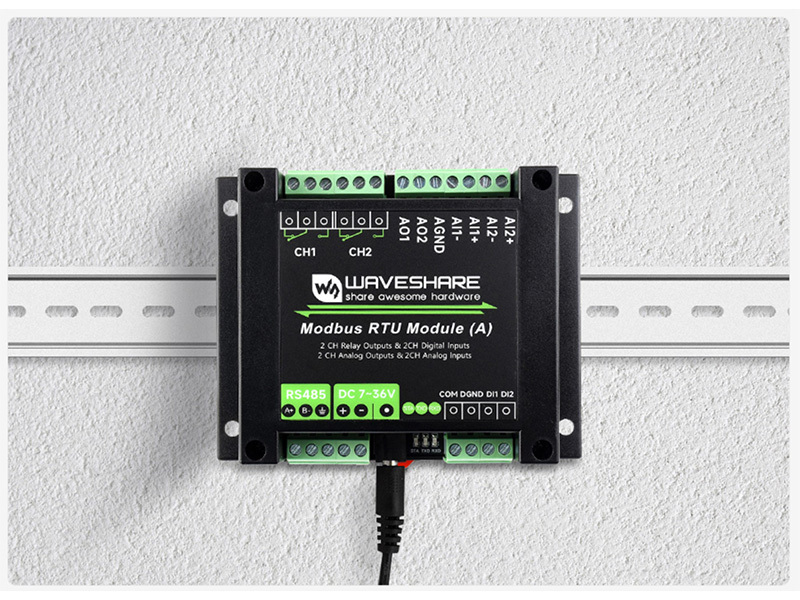

導軌式外殼設計

導軌式 PC 阻燃保護外殼，安裝便利，使用更安全可靠

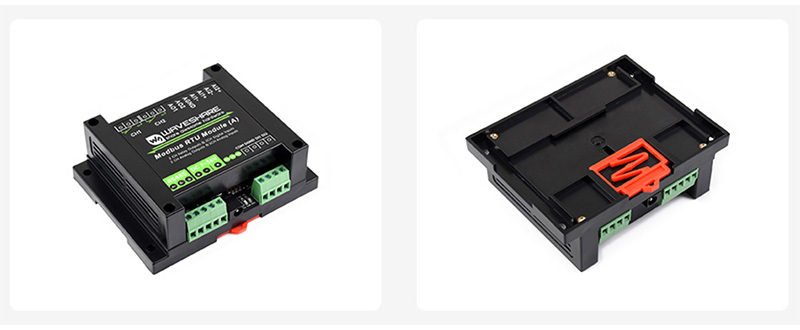

導軌式外殼設計

導軌式 PC 阻燃保護外殼，安裝便利，使用更安全可靠

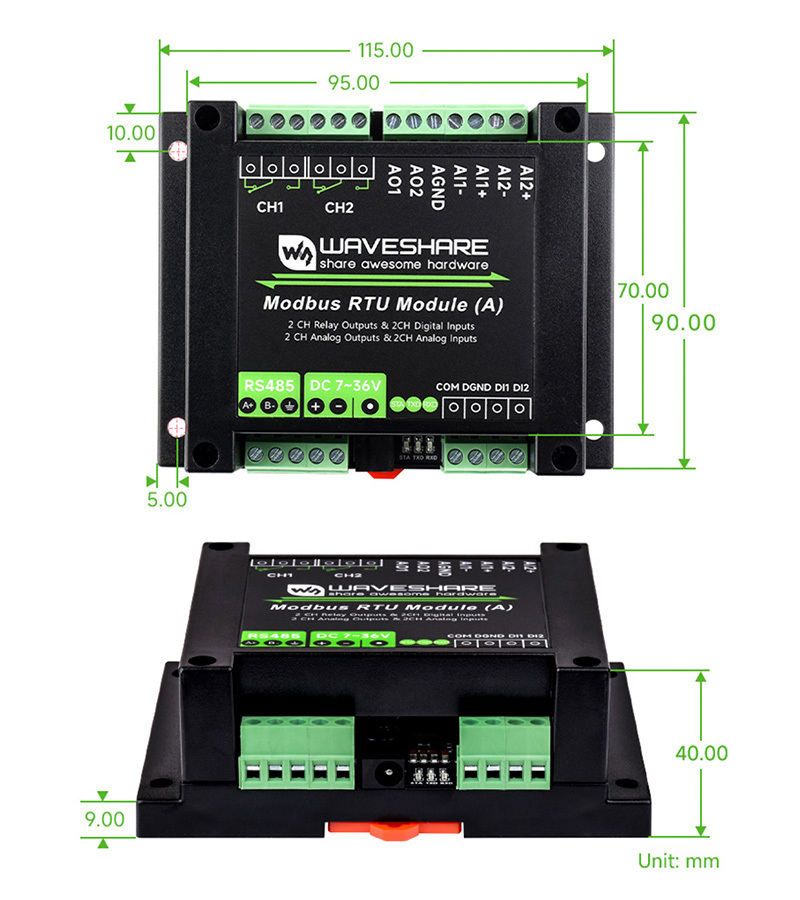

商品尺寸



文件下載



出貨清單

  • 工業級 Modbus RTU 混合輸入輸出模組 x 1
