ESP32-S3 1.28吋圓形觸控螢幕開發板 LCD

產品貨號：368031700415
區號：
品牌：Waveshare
原廠貨號：26959

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,250

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

此商品為預購商品，交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

ESP32-S3
1.28 吋觸控液晶開發板

整合 GC9A01 顯示驅動和 CST816S 觸控晶片，採用 CNC 金屬外殼

商品簡介

ESP32-S3-Touch-LCD-1.28-B 是一款微雪 (Waveshare) 設計的高性價比，性能強悍的微控制器開發板。在較小的板型下，板載了 1.28 吋電容觸控 LCD 螢幕、鋰電池充電晶片、六軸感應器（三軸加速度計與三軸陀螺儀）等外設，方便開發並嵌入應用到產品中。

搭載高效能 Xtensa® 32 位元 LX7 雙核心處理器，主頻高達 240 MHz
支援 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板載天線
採用 Type-C 接口，無糾結正反插
板載 1.28 吋電容觸摸 LCD 屏，240×240 分辨率，65K 彩色
上殼採用 CNC 金屬材質，背面裝有壓克力磨砂底板
板載 QMI8658 六軸慣性測量單元 (3 軸加速度、3 軸陀螺儀)，可偵測運動姿態
板載 3.7V MX1.25 鋰電池充放電接口
引出 6 個 GPIO 的 SH1.0 連接器
支援靈活時鐘，模組電源單獨設定等精準控制，實現多場景低功耗模式
整合式 USB 串列埠全速控制器，GPIO 可靈活配置週邊功能

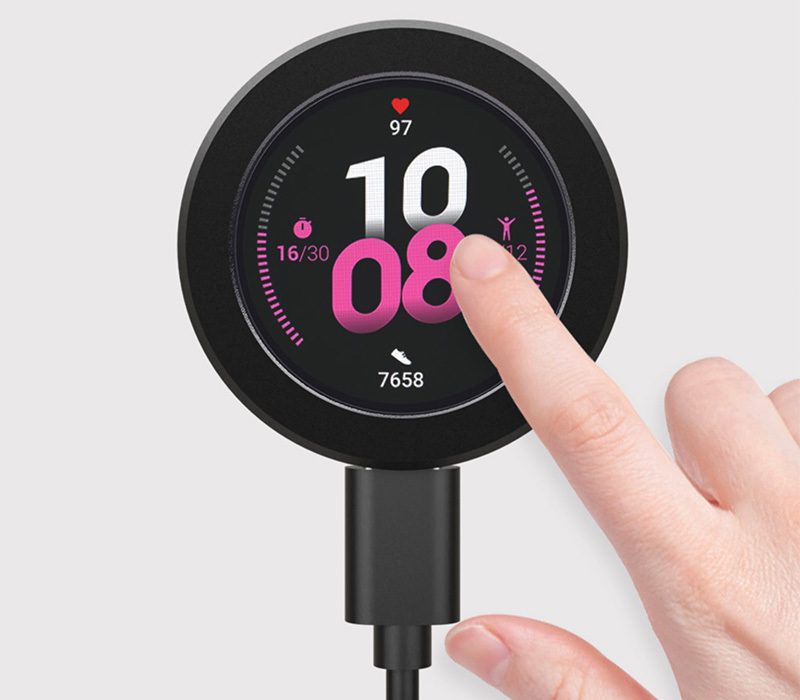

小巧面板，觸碰更多可能適用於各種智慧型裝置開發，可實現人機互動功能

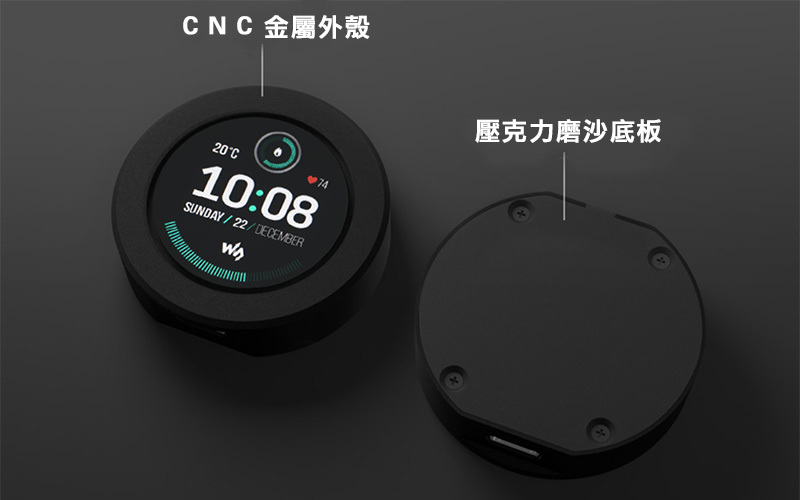

採用金屬外殼

上殼採用 CNC 金屬材質，背面裝有壓克力磨砂底板

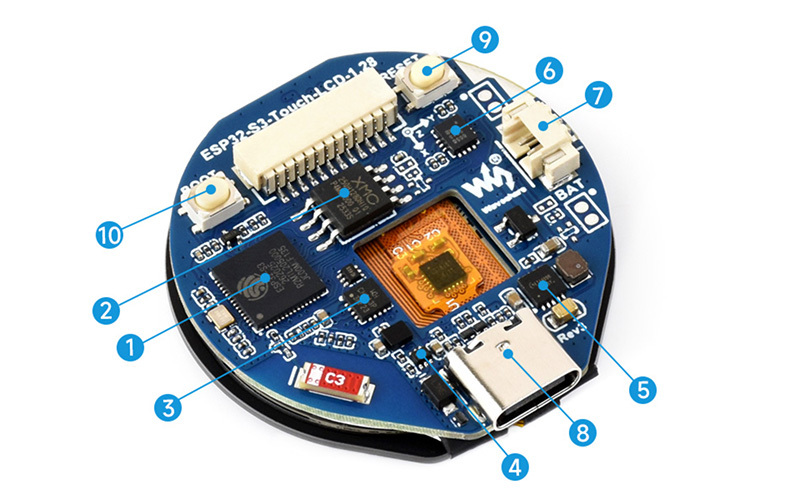

1	ESP32-S3R2 / ESP32-S3RH2	6	QMI8658
	WiFi 藍牙 SoC，240MHz 運作頻率，封裝 2MB PSRAM		六軸慣性測量單元 (IMU)，包含一個 3 軸陀螺儀和一個 3 軸加速度計
2	W25Q128JVSIQ	7	MX1.25 電池接口
	16MB NOR-Flash		MX1.25 2P 連接器，可用於連接 3.7V 鋰電池，支援充放電
3	CH343P	8	USB Type-C 介面
	USB 轉 UART 晶片		USB 轉串口，用於燒錄程式和日誌列印
4	MP1605	9	RESET 按鍵
	電源模組，支援高達 3.3V 2A 輸出		重設按鍵
5	ETA6096	10	BOOT 按鍵
	高效能鋰電池充電晶片		重設前按下，進入下載模式

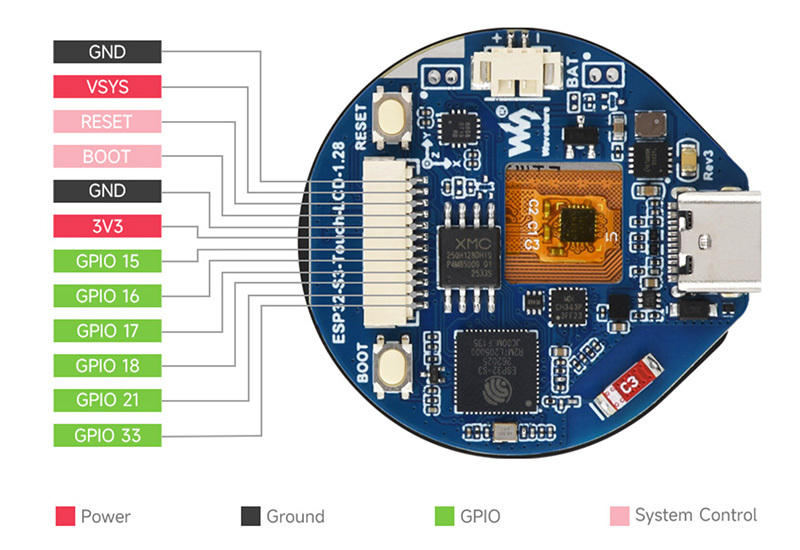

引腳定義

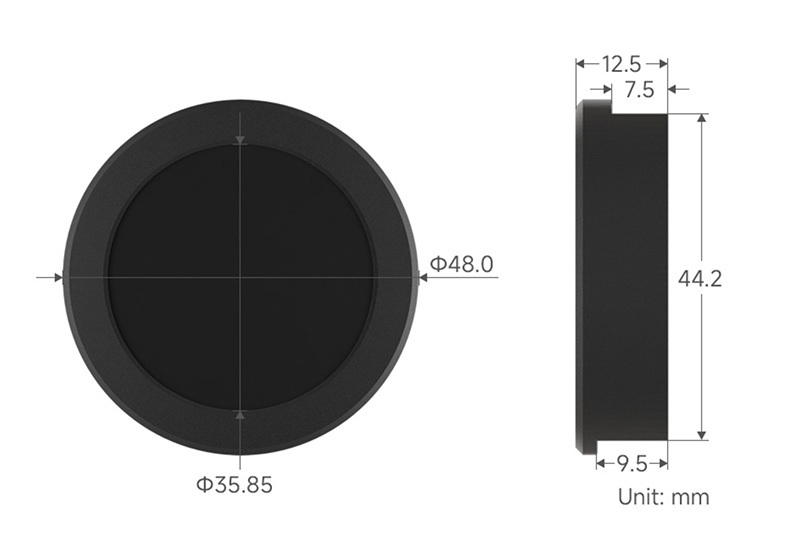

商品尺寸

文件下載

Datasheet

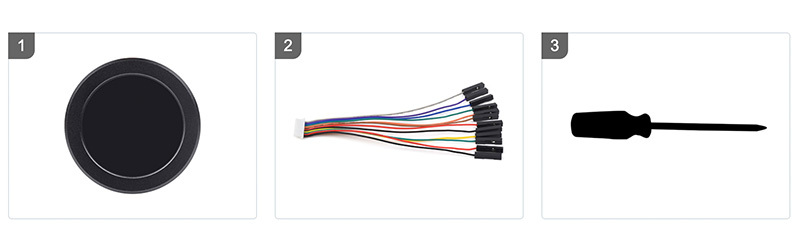

出貨清單

ESP32-S3 1.28吋圓形觸控螢幕開發板 LCD x 1

ESP32-S3-Touch-LCD-1.28-B x 1
SH1.0 12PIN 連接線 x 1
螺絲起子 x 1
