USB轉UART/I2C/SPI/JTAG轉換器

產品貨號：368031700434
區號：25411
品牌：
原廠貨號：Waveshare

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$650

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

此商品為預購商品，交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

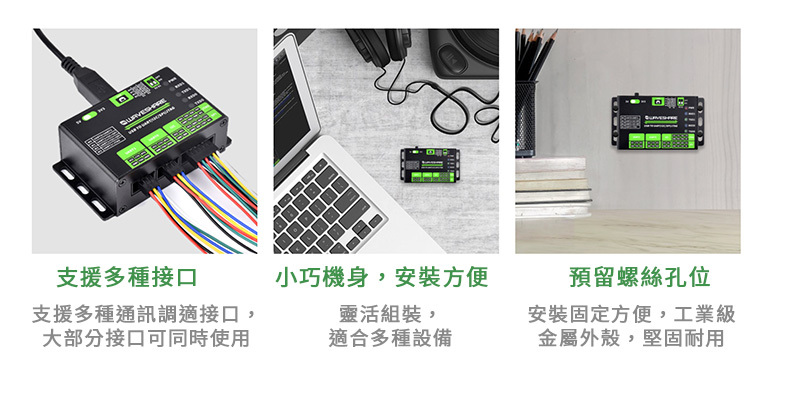

商品簡介

支援 USB 轉 2 路 UART，USB 轉 1 路 UART + 1 路 I2C + 1 路 SPI，USB 轉 1 路 UART + 1 路 JTAG
支援 2 路高速 UART 接口，波特率高達 9Mbps，CTS 和 RTS 硬體自動流控
支援 1 路 I2C 接口，方便透過電腦上位機操作 EEPROM，或程式控制 OLED、感測器等 I2C 設備
支援 1 路 SPI 接口，附 2 個片選訊號引腳，可透過電腦分時控制 2 路 SPI 從設備
支援 1 路 JTAG 接口，可搭配開源的 OpenOCD 做調試測試（因實測器件和軟體功能有限，用戶須自行評估測試具體器件和軟體使用）
板載 3.3V 和 5V 電平轉換電路，可以切換通訊介面的工作電平，相容性更強
板載自恢復保險絲和 ESD 等保護電路，防過流過壓防靜電，通訊穩定且安全
鋁合金外殼，氧化磨砂處理，CNC 數控開孔，牢固耐用、工藝精美
高品質 USB-B 和 DC 簡易牛座接口，插拔順暢，堅固可靠，防止反接

商品規格

PI接口JTAG 接口

主機接口	USB
供電	USB接口 5V
工作電壓	3.3V/5V(通過開關切換)
USB接口	接口形式：USB-B 型接口
USB接口	接口保護：自我恢復保險絲、ESD 靜電保護
UART接口	支援通道：2路（紅色雙開關須設定成 M0 模式）
	介面形式：6PIN 防反接接口
	通訊速率：1200bps～9Mbps
	硬體串流：CTS 和 RTS
I2C接口	支援通道：1 路 (紅色雙開關須設定成 M1/M2 模式)
I2C接口	介面形式：12PIN 防反接介面 (前 4 個接腳為 I2C)
I2C接口	支援通道：1 路 (紅色雙開關須設定成 M1/M2 模式)
I2C接口	介面形式：12PIN 防反接介面 (後 8 個接腳為 SPI)
I2C接口	支援通道：1路 (紅色雙開關須設定成 M3 模式)
I2C接口	介面形式：12PIN 防反接介面 (後 8 個接腳為 JTAG)
外形尺寸	86.0×48.0×27.6mm

基本功能

方便透過電腦調試控制多種介面設備，支援 USB 轉 2 路 UART，USB 轉 1 路 UART + 1 路 I2C + 1 路 SPI，USB 轉 1 路 UART + 1 路 JTAG

多系統兼容

支援 Win7/8/8.1/10/11、Linux 等系統

應用環境

適合大學生、技術工程師、電子愛好者或 DIY 創客等學習調試用

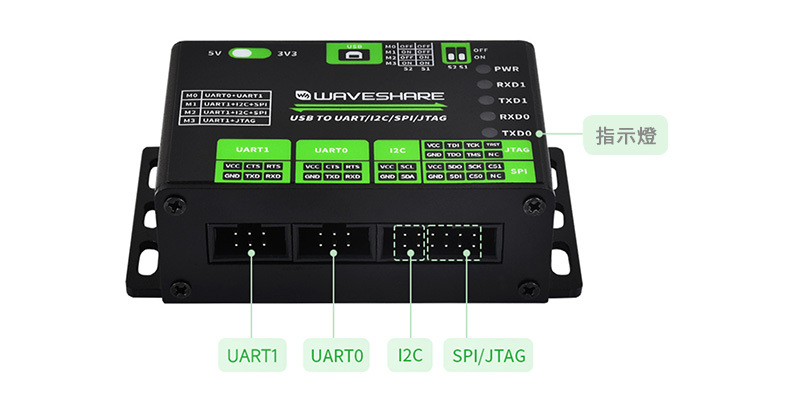

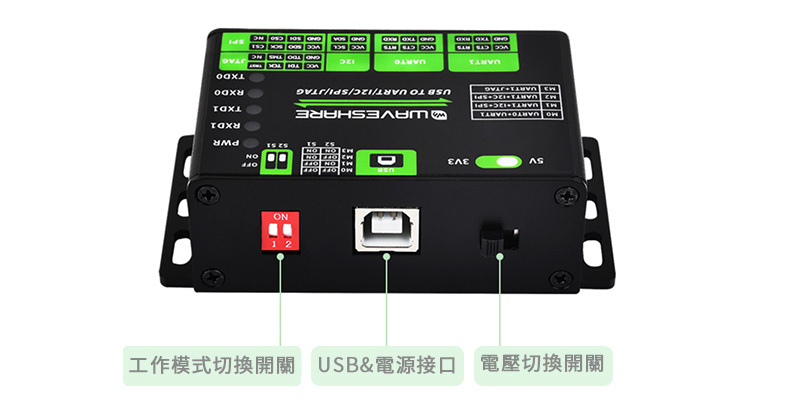

接口說明

PWR	電源指示燈，連接 USB，偵測到電壓則亮燈
RXD1	UART1 接收指示燈，有資料從裝置介面發回時亮燈
TXD1	UART1 發送指示燈，有資料從 USB 口發出時亮燈
RXD1	UART0 接收指示燈，有資料從設備介面發回時亮燈
TXD0	UART0 發送指示燈，有資料從 USB 口發出時亮燈

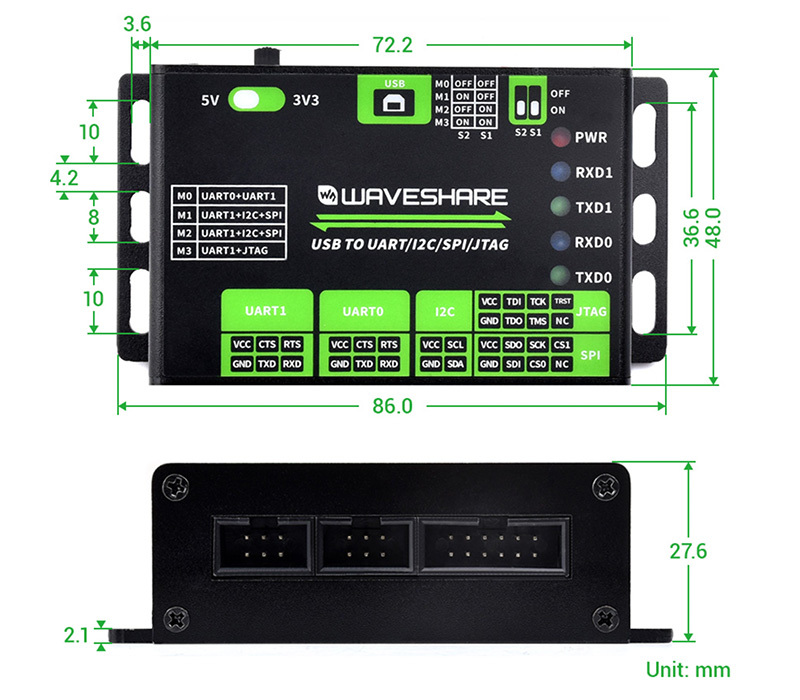

商品尺寸

以上尺寸為手工測量，約 1mm 的誤差

文件下載

Datasheet

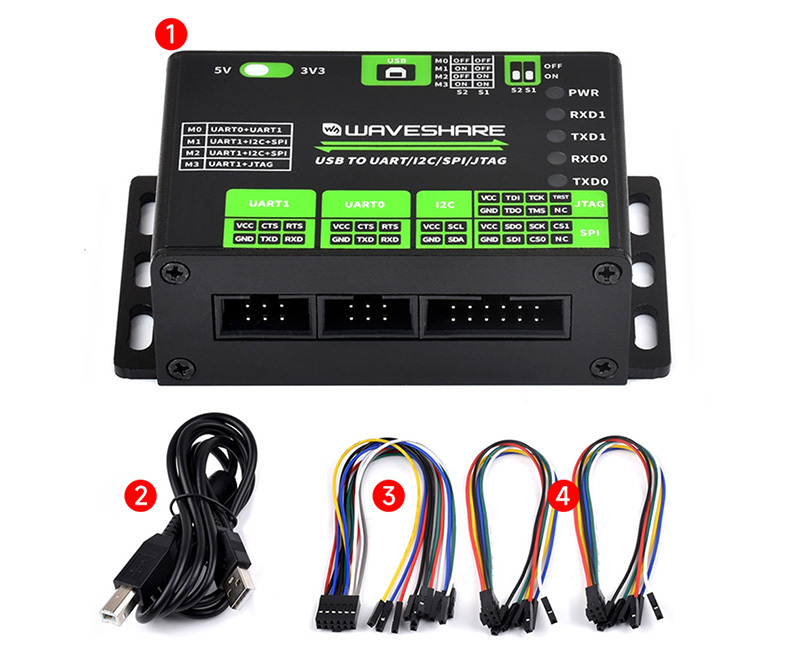

出貨清單

USB轉UART/I2C/SPI/JTAG轉換器 x 1

內容清單：

USB TO UART/I2C/SPI/JTAG × 1
USB 連接線約 1.2 公尺 × 1
12PIN 杜邦線轉散頭約 20cm × 1
6PIN 杜邦線轉散頭約 20cm (2PCS)× 1
