工業級USB轉4路多功能串列轉換器模組

產品貨號：368031700438
區號：
品牌：Waveshare
原廠貨號：25790

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,475

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

此商品為下單後訂貨，交期大約4~10個工作日

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

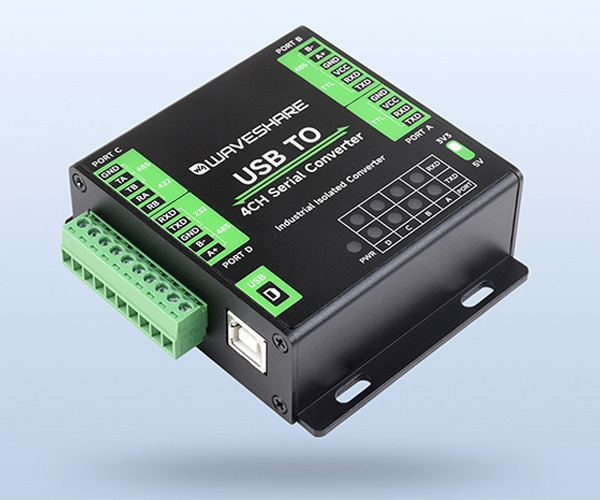

工業級 USB 轉 4 路多功能串口

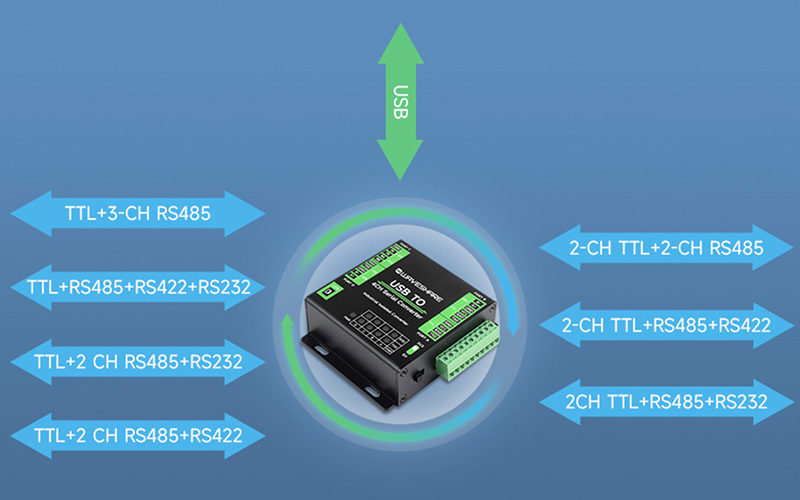

USB 轉 1 路 TTL + 1 路 TTL/RS485 + 1 路隔離 RS485/422 + 1 路隔離 RS232/485

進口 FT4232HL | 傳輸穩定 | 多設備適用 | 多系統相容

商品特色

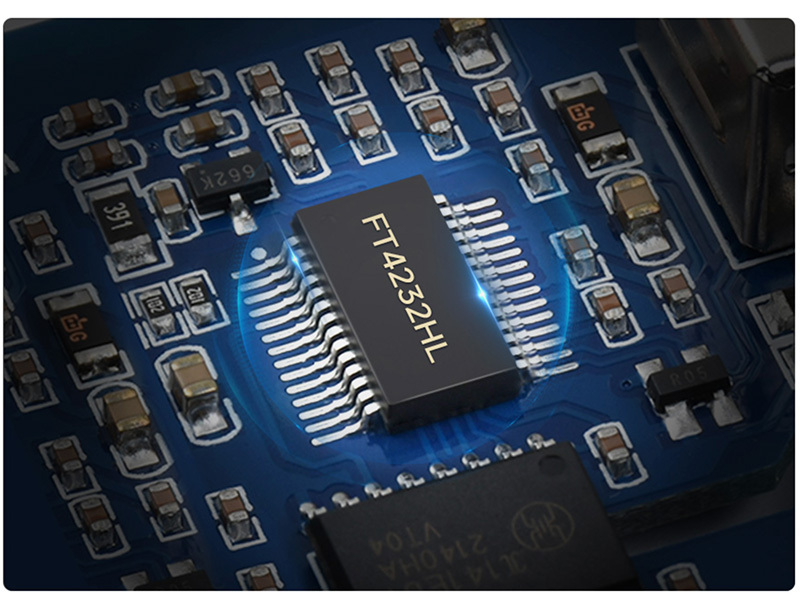

採用原廠進口 FT4232HL 晶片，高速通訊穩定、可靠、相容性好
可透過 USB 擴充 4 路多功能串口，方便使用者擴充或調試各種工業串列設備
支援 USB 轉 1 路 TTL + 1 路 TTL/RS485 + 1 路隔離 RS485/422 + 1 路隔離 RS232/485

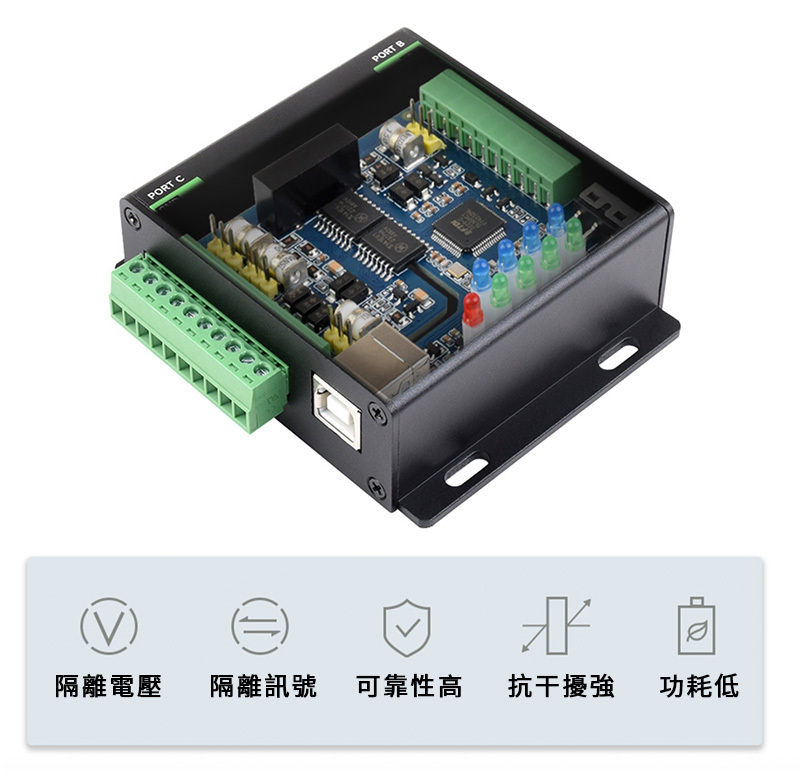

板載一體式電源隔離，可提供穩定的隔離電壓，隔離端無須額外供電
板載一體式數位隔離，可進行訊號隔離，可靠性高、抗干擾強、功耗低

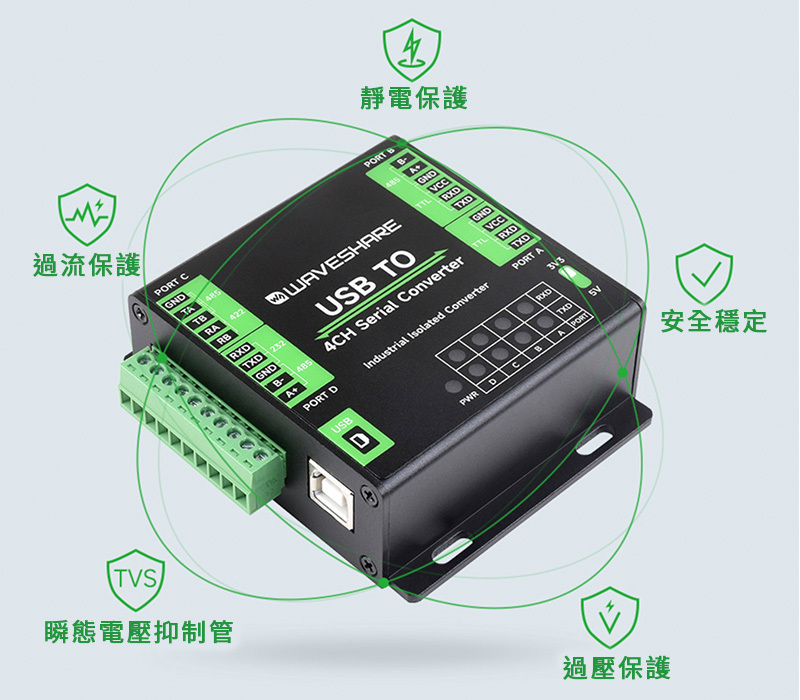

板載 TVS (瞬態電壓抑制管)，可有效抑制電路中的突波電壓和瞬態尖峰電壓，防雷防靜電
板載自恢復保險絲和保護二極體，可確保電流和電壓穩定輸出，防過流過壓，提高抗衝擊能力
板載自動收發轉換電路，確保 USB 端與不同介面能快速穩定通訊、不干擾

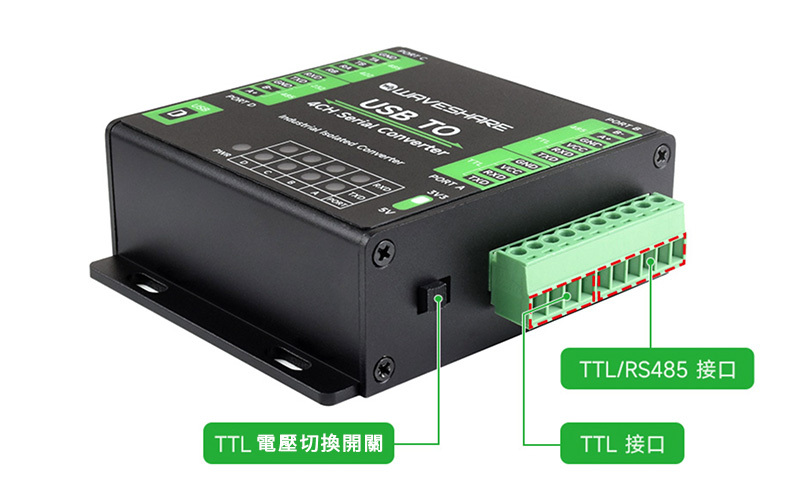

板載 TTL 串列埠 3.3V 和 5V 電平轉換電路，使用者可透過開關切換 TTL 通訊電平

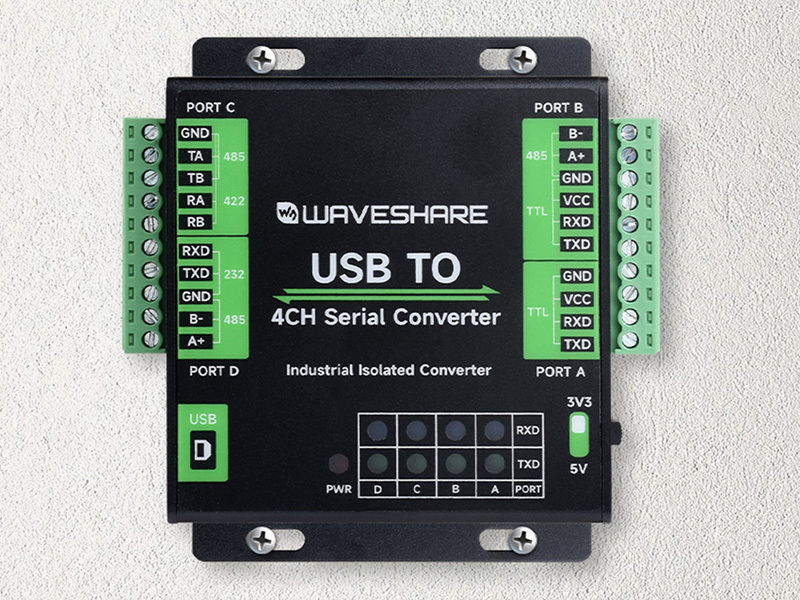

外置 9 個 LED 指示燈，方便查看電源和訊號收發狀態

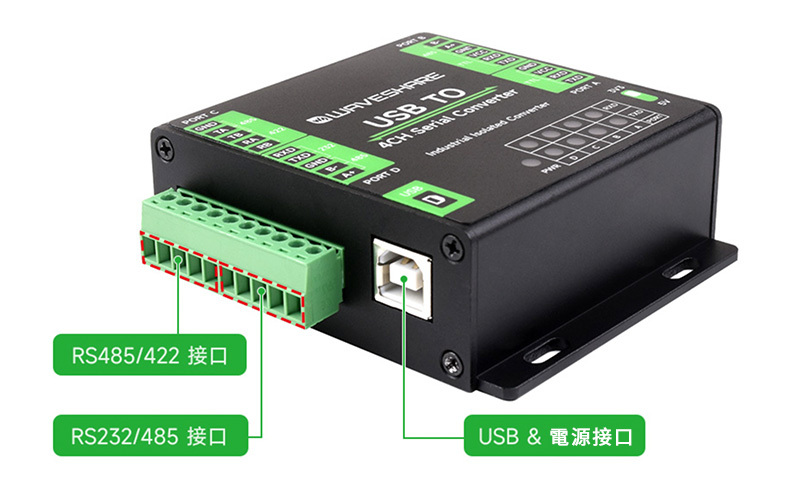

高品質 USB-B 接口材料，插拔順暢，堅固可靠

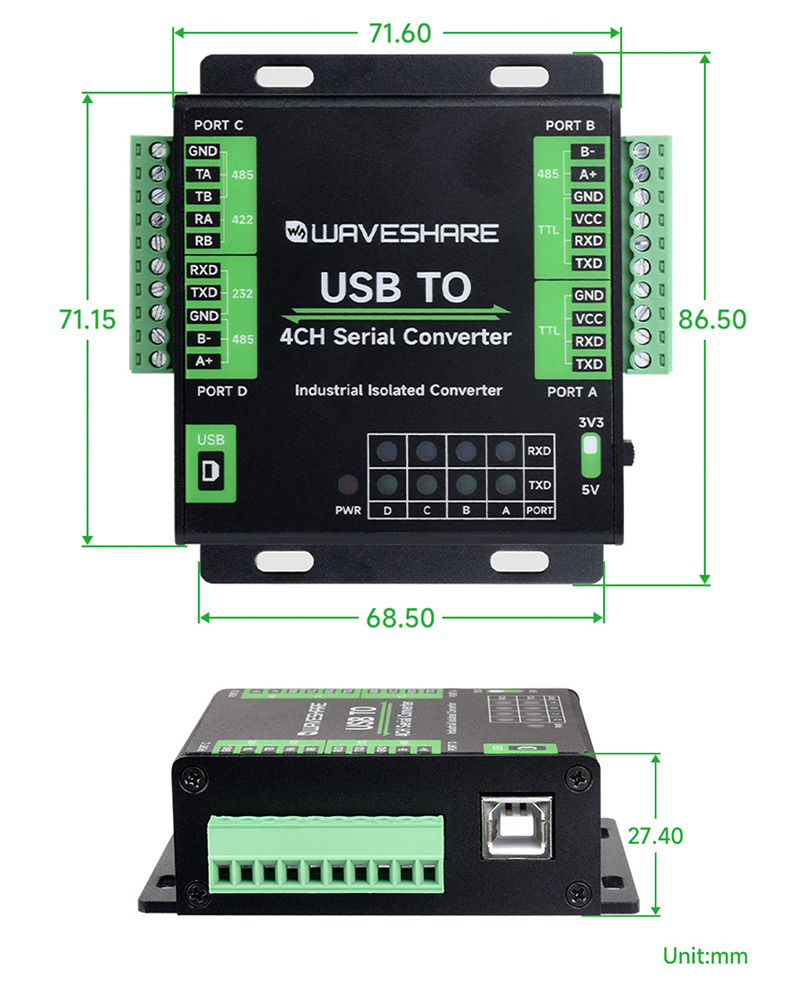

工業級金屬外殼，支撐壁掛安裝，堅固美觀，容易安裝

商品規格

產品類型		工業級 USB 轉 4 通道多功能串列轉換器
USB接口		工作電壓	5V
		接口形式	USB-B 型介面
		接口保護	200mA 自恢復保險絲，隔離輸出

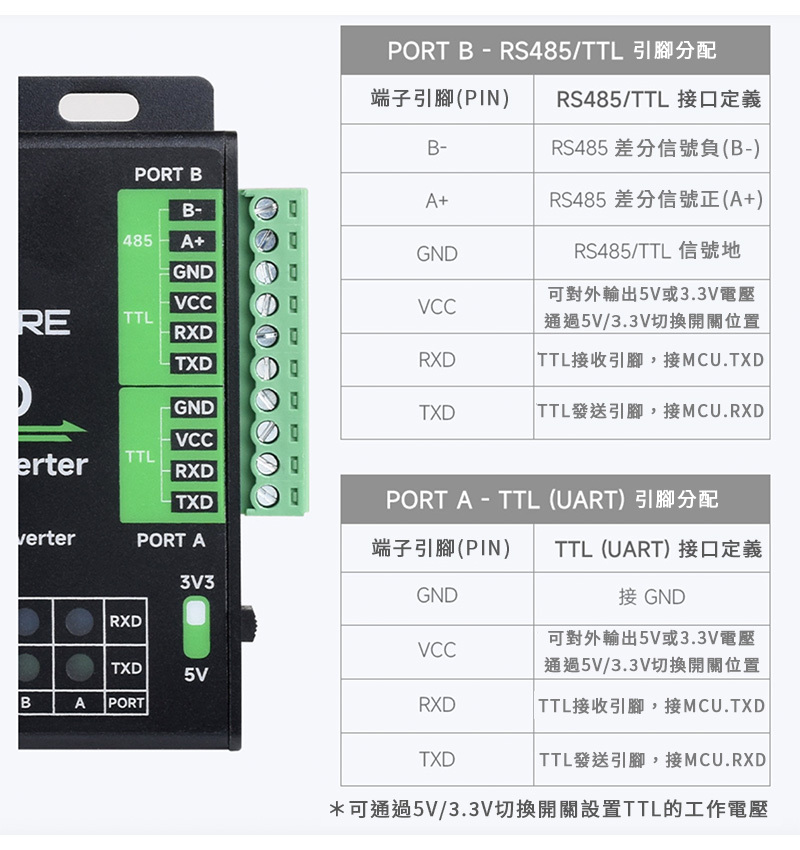

PORT A 接口（單TTL）	TTL(UART)	工作電壓	3.3V / 5V (可透過開關設定)
		接口形式	接線端子
		接口保護	提供箝位保護二極體，防過壓負壓，抗衝擊干擾
		傳輸模式	點對點
		通訊速率	300bps ~ 12Mbps
PORT B 介面 (TTL/RS485二選一)	TTL(UART)	工作電壓	3.3V / 5V (可透過開關設定)
		接口形式	接線端子
		接口保護	提供箝位保護二極體，防過壓負壓，抗衝擊干擾
		傳輸模式	點對點
		通訊速率	300bps ~ 12Mbps
	RS485	接口形式	接線端子
		方向控制	硬體自動判別與控制資料傳輸方向
		接口保護	提供 TVS 管保護，突波及靜電保護
		匹配電阻	預設 NC，預留 120R 匹配電阻，可跳線帽啟用
		傳輸模式	點對多 (485 模式至多 32 個節點，16 個節點以上建議加中繼器)
		通訊速率	300bps ~ 921600bps

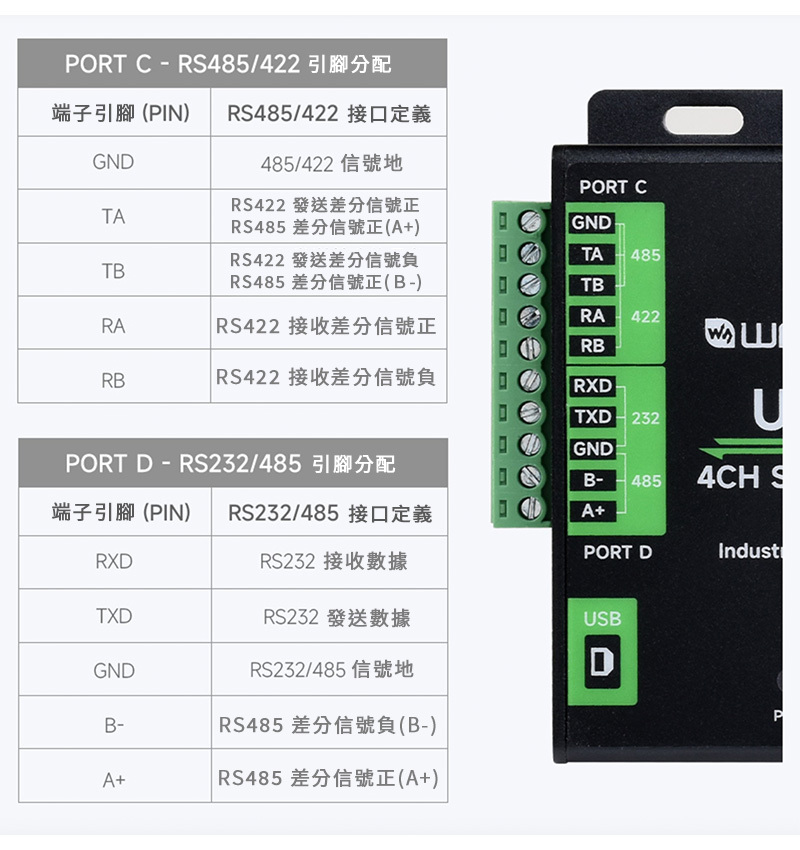

PORT C 介面 (RS485/422二選一)	隔離型 RS485/422	接口形式	接線端子
		方向控制	硬體自動判別與控制資料傳輸方向
		介面保護	提供 TVS 管保護，突波和靜電保護，電源和訊號隔離
		匹配電阻	預設 NC，預留 120R 匹配電阻，可跳線帽啟用
		傳輸模式	點對多 (485 模式至多 32 個節點，16 個節點以上建議加中繼器；422 模式至多可接 256 個節點，16 個節點以上建議加中繼器)
		通訊速率	300bps ~ 921600bps
PORT D 介面 (RS232/485二選一)	隔離型 RS232	接口形式	接線端子
		接口保護	提供 TVS 管保護，突波和靜電保護，電源和訊號隔離
		傳輸模式	點對點
		通訊速率	300bps ~ 921600bps
	隔離型 RS485	接口形式	接線端子
		方向控制	硬體自動判別與控制資料傳輸方向
		介面保護	提供 TVS 管保護，突波和靜電保護，電源和訊號隔離
		匹配電阻	預設 NC，預留 120R 匹配電阻，可跳線帽啟用
		傳輸模式	點對多 (485 模式至多 32 個節點，16 個節點以上建議加中繼器)
		通訊速率	300bps ~ 921600bps
指示燈		PWR	電源指示燈，連接 USB，偵測到電壓則亮紅燈
		TXD	發送指示燈，有資料從對應 PORT 口發出時亮綠燈
		RXD	接收指示燈，有資料從對應 PORT 口發回時亮藍燈
操作系統		Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7
