正點原子DS100 手持數位訊號示波器

產品貨號：368060100370
區號：
品牌：正點原子
原廠貨號：DS100

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$3,400

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品特色

尺寸小巧
雙通道
訊號發生器
高速精準
支援充電

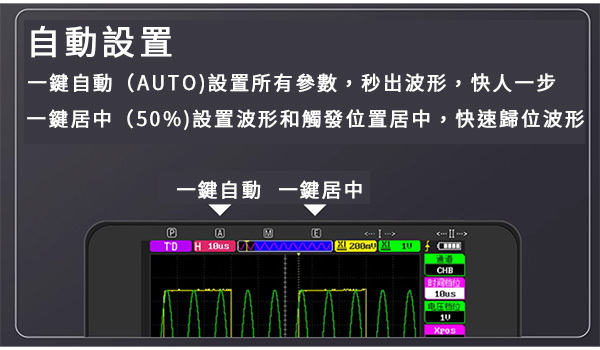

自動設置
參數測量

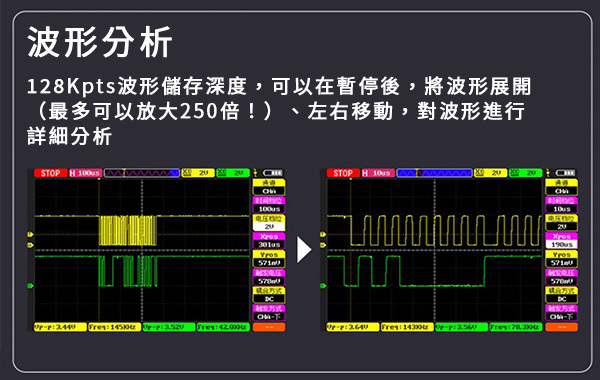

波形分析

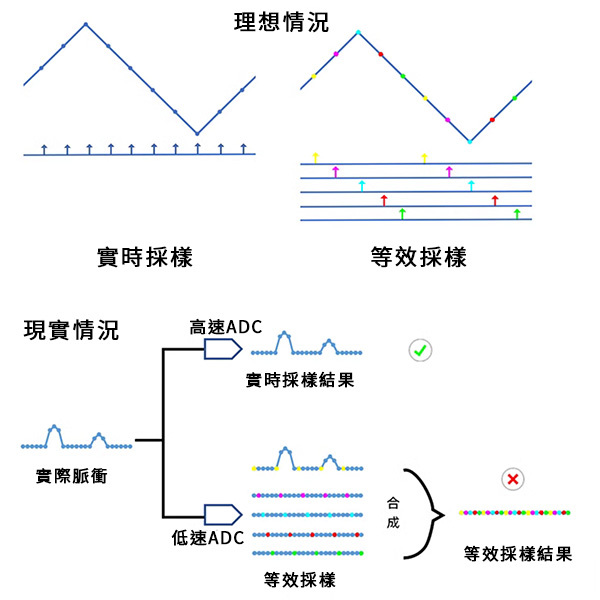

實時采樣

DS100實時采樣率高達250MSa/S，而非混淆視聽的等效采樣率

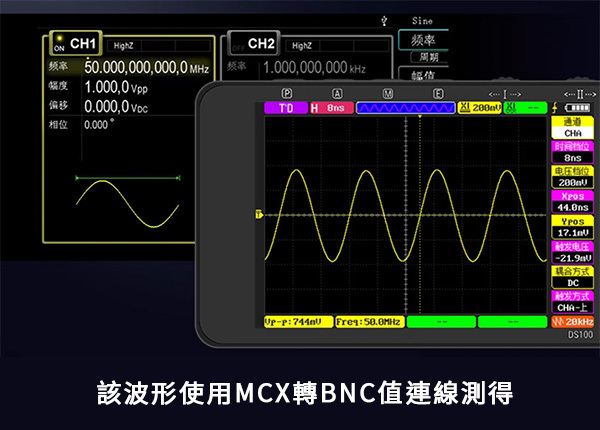

50M帶寬拒絕虛標

幅值衰減小於-3db（約為輸入信號的0.707倍）

較好還原25M方波，50M正弦波

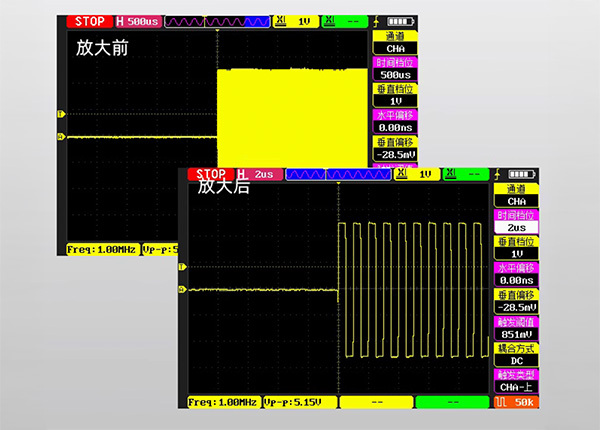

128Kpts採樣深度

採樣深度128Kpts，暫停後水平方向可放大至250倍(MAX)

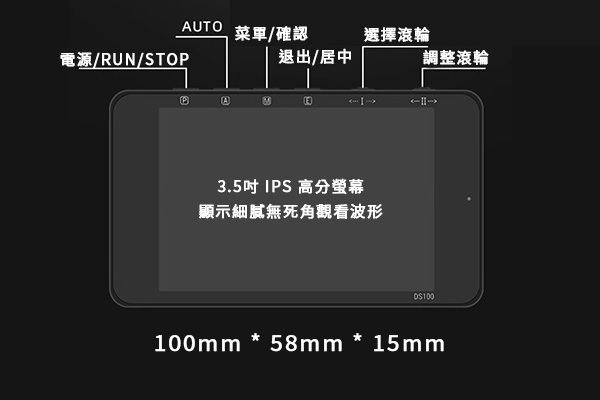

便攜式設計手感滑順

體積約台式示波器1/62大小，4按鈕+2滾輪完成所有操控

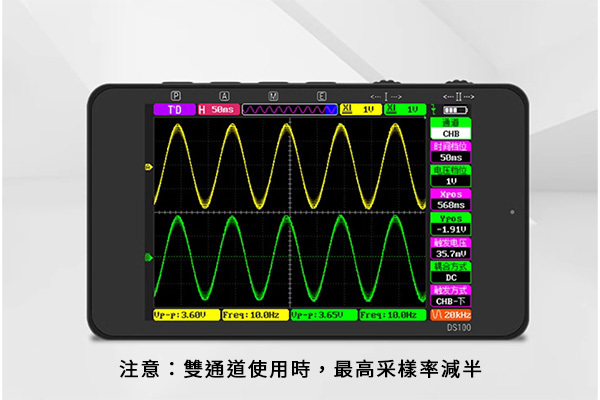

雙通道

雙通道設計，單雙通道自由切換，應用更廣泛

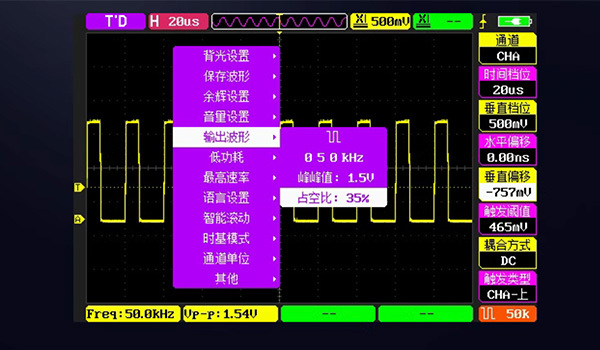

訊號發生器

輸出波形：方波、正弦波、三角波、鋸齒波

頻率範圍：方波1Hz~10MHz，其他1Hz~50KHz

幅值范圍：0.5V~3.0V

準確可靠

反覆打磨前端模擬電路，優化底噪，保證測量準確可靠

電壓精度： ±2%、頻率精度： ±1‰

內建純硬體觸發電路，準確採集每一次波形。
優化的硬體設計，保證通道間的高度隔離，串擾非常少，保證測試結果的準確性。

自帶電池供電

DS100自帶電池，可有效避免外接電源工頻干擾

智能設計

使用體驗

智能防燒設計，內建保護電路，可最大限度避免燒機

自動滾輪速度，輔助快速完成波形調整＆測量

自動功耗控制，最大程度延長電池使用時間

商品規格

型號	DS100	通道數	2
螢幕尺寸	3.5吋 IPS	螢幕解析度	480x320
模擬帶寬	50M	採樣率	250MSa/S
通道隔離度	＞40dB	上升時間	＜7ns
儲存深度	128Kpts	輸入阻抗	1M ohm
時基範圍	8ns~50s	時基模式	YT/XY/滾動
觸發方式	自動/普通/單次	觸發類型	上升沿/下降沿
垂直靈敏度	10mV/div 100V/div	接口方式	MCX(探頭接口) USB(充電＆通訊)
餘暉時間	＞1/1s/∞	耦合方式	AC/DC
一鍵自動	支援	一鍵回中	支援

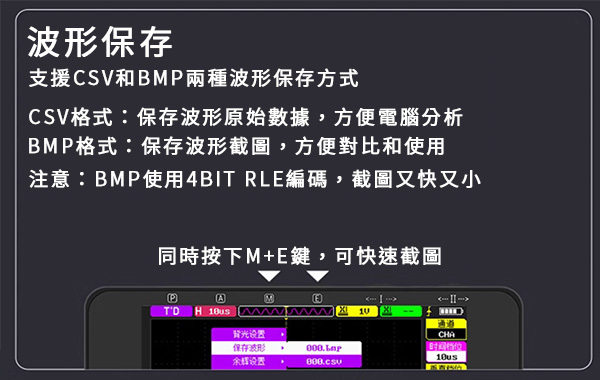

波形捕獲率	500wfms/s	波形保存	bmp和csv格式
測量參數	20種	輸出波形	方波/正弦/三角/鋸齒
測量精度	±2%	頻率精度	±1‰
硬體升級	支援	語言選擇	簡體/繁體/英文
續航時間	約7小時(正常使用)	充電時間	約3小時(USB)
產品淨重	109g	外形尺寸	100mm58mm15mm
最大測量電壓	±40V(＠X1檔) ±400V(＠X10檔) ±4kV(＠X100檔) ±40kV(＠X1000檔)	輸出頻率	正弦/三角/鋸齒 1Hz~50KHz@3V 方波 1Hz~10KHz@3V

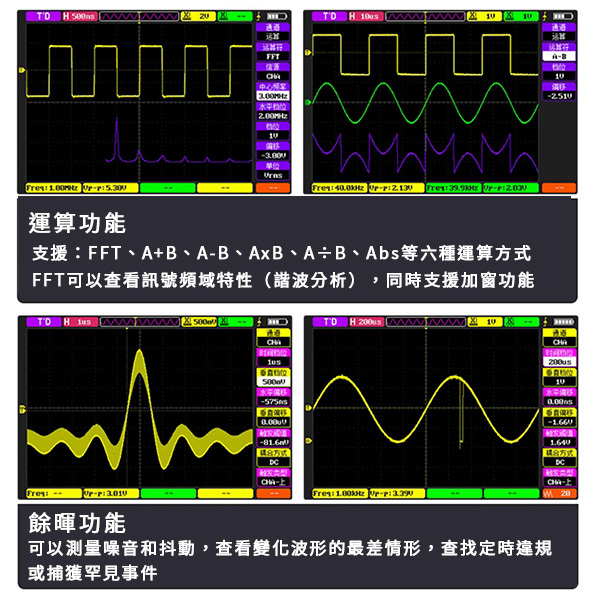

部分功能展示

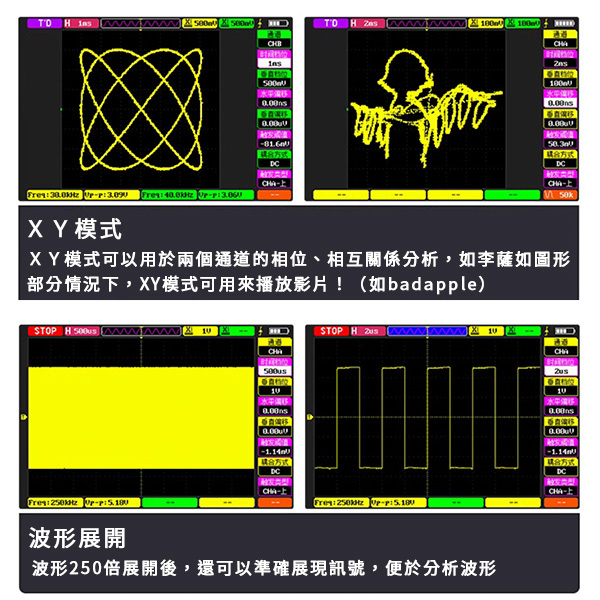

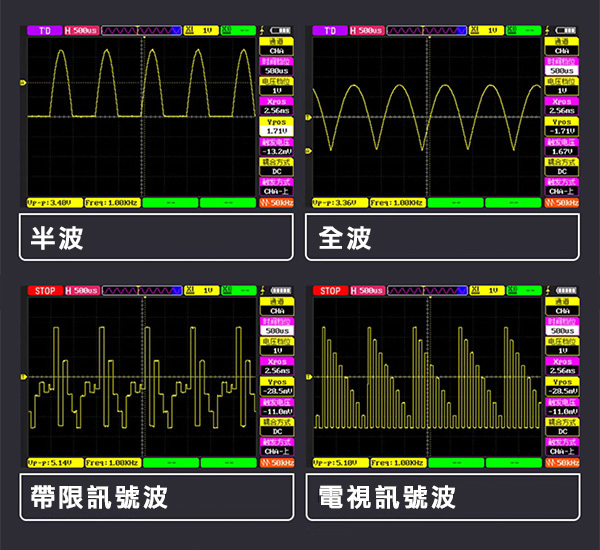

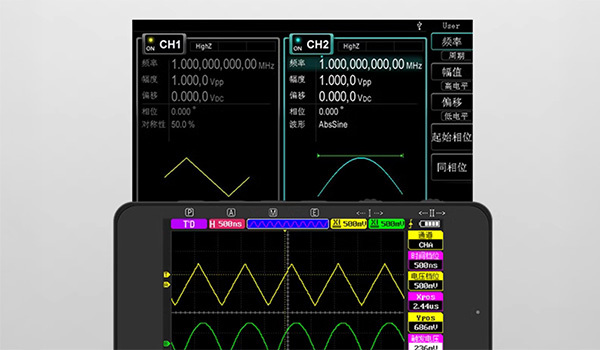

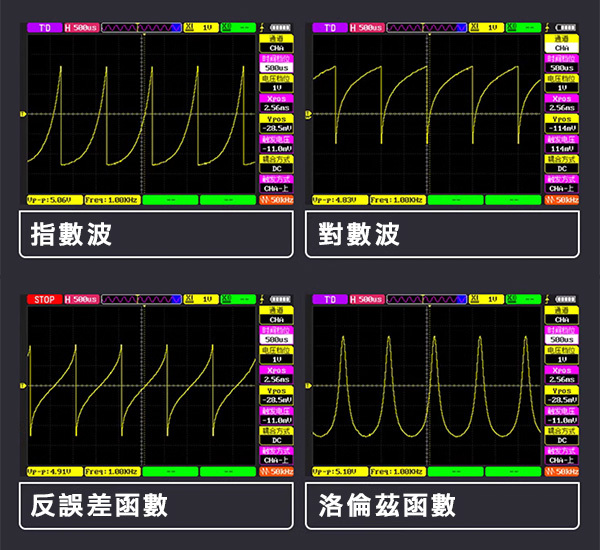

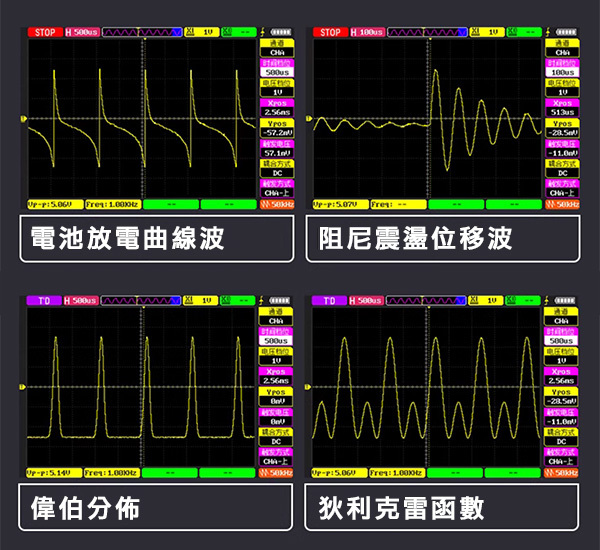

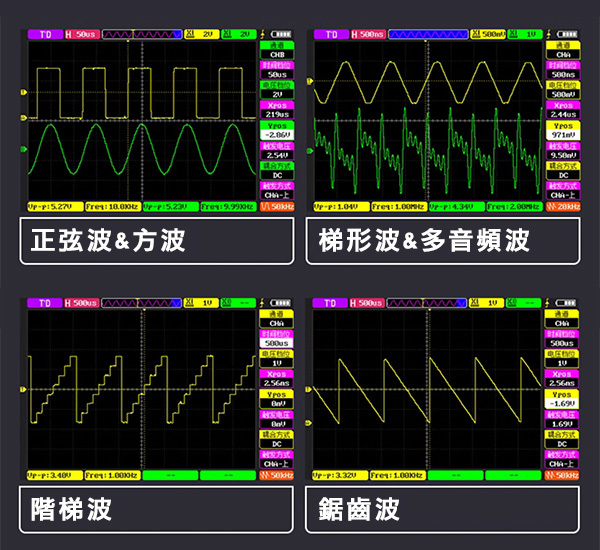

實測波形展示

出貨清單

正點原子DS100 手持數位訊號示波器 x 1

內容清單：

DS100手持數字示波器 x 1
可調MCX示波器探頭線（黃色色環） x 1
可調MCX示波器探頭線（綠色色環） x 1
一字螺絲刀（用於調節補償電容） x 1
MCX鱷魚夾探頭線 x 1
5V 1A充電頭 USB接口 x 1
USB線 Type-C(黑色,3A,1.2m) x 1
說明書 x 1
拉鏈包 x 1
