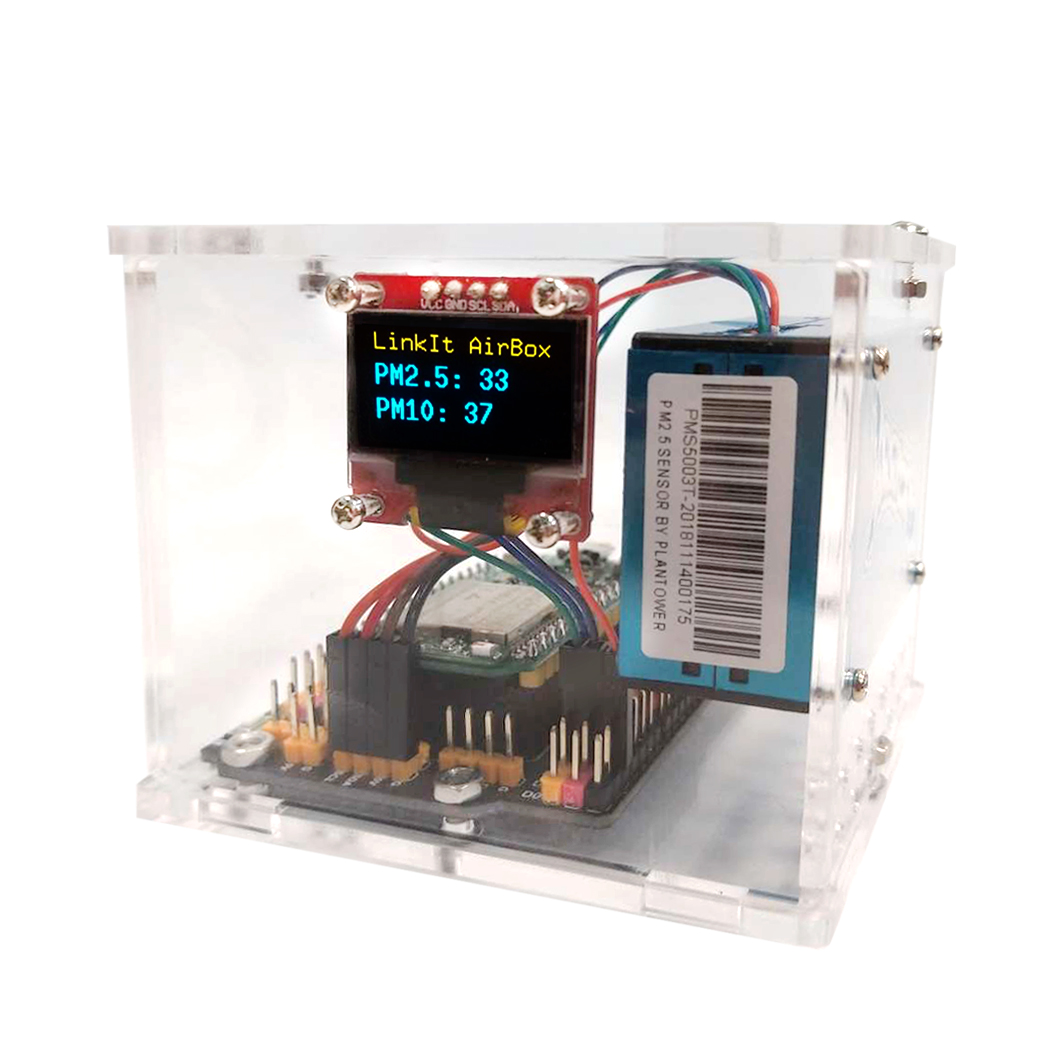

LinkIt 7697 空氣盒子

如商品體積、重量超出限制，將改由貨運出貨

●此商品中，控制板Linkit7697因停產將更版為Circus 7697，功能及腳位皆與原版相同。
●此為DIY組裝套件包，須自行寫入程式供套件運轉使用

商品簡介

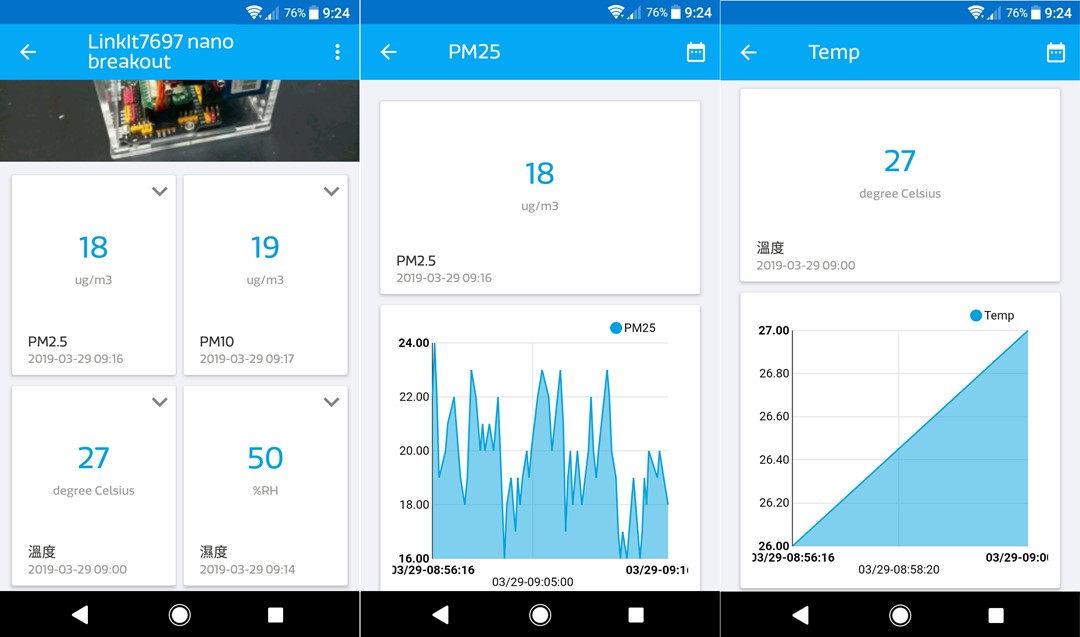

近日的空氣品質讓您感到困擾嗎？不知道所處環境空氣品質是多少嗎？自己動手製作一個簡單的空氣盒子，並透過
編寫程式將資料拋到網路上。只要將空氣盒子放在有Ｗi-Fi 的環境，並讓它連上無線網路，您就能透過電腦或手機，
在任何地方查看空氣盒子所在處的空氣品質。

輕鬆使用LinkIt7697 製作空氣盒子，搭配擴充板LinkIt7697 nano breakout，連接環境感測器PMS5003T（G5T），此感測器能
感測PM1.0／PM2.5／PM10／溫度與濕度。

• Linklt 7697 + nano breakout
• G5T 可感測PM2.5 、PM10、溫度、溼度
• 0.96 吋OLED 螢幕顯示
• 內建Wi-Fi 可上傳資料
• 大小約 8.4 x 6.6 x 6.9 cm

商品規格

LinkIt 7697空氣盒子組裝說明

1. 拿出壓克力底板與LinkIt 7697 nano Breakout。



2. 拿出M3x8 半圓頭內六角螺絲ｘ4 與M3螺帽ｘ4，使用六角板手將兩者對齊孔洞後固定。



3. 組裝好後如下圖～



4. 拿出PMS5003T 與排線，並將排線插入插槽。



5. 如下圖所示：
   將排線另一端用斜口前剪掉後，由黑色線算起，將1、2、4、5條線壓接杜邦端子並套上杜邦母座。
   這四條線分別為：1. 黃色TX 、2. 白色RX(或SET) 、4. 紅色VCC 、5. 黑色GND。



6. 拿出如下圖側板並如下圖方向，用十字圓頭螺絲 M2x5mm x 4 固定。





7. 拿出下圖壓克力板與OLED顯示螢幕。



8. 用十字圓頭螺絲 M2x10mm x 4 直接固定。



9. 螺絲不需鎖緊，只需鎖到底即可～鎖太緊會將螢幕鎖裂。



10. 準備好下圖部分就可以開始接線囉～

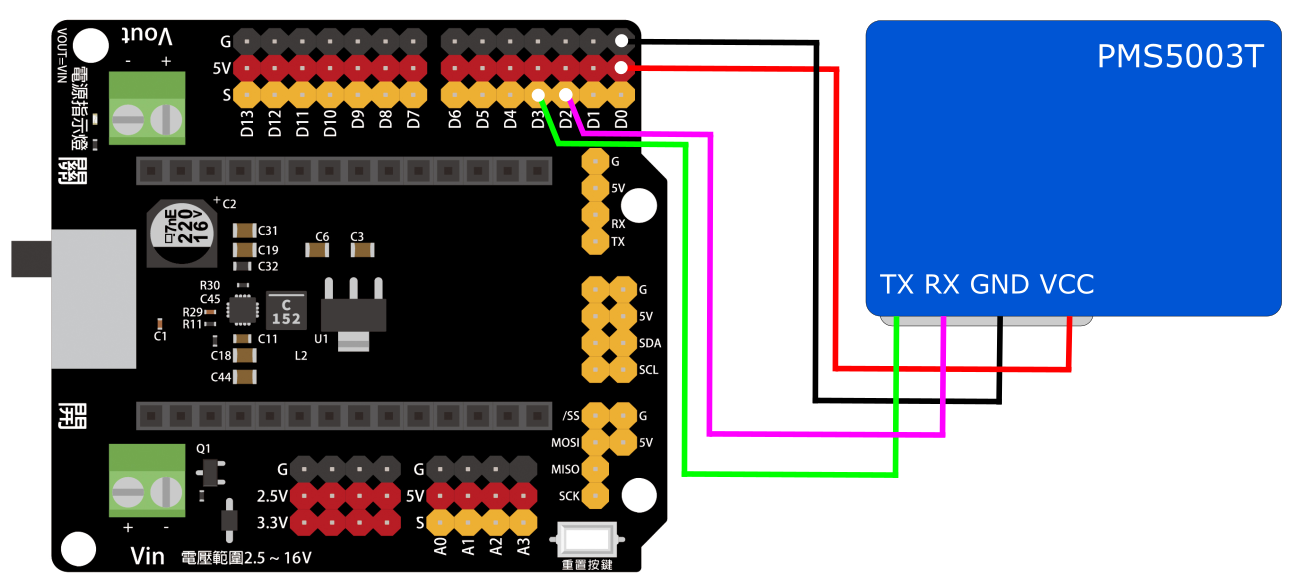

11. 依照下表、圖連接PMS5003T


    LinkIt 7697 nano Breakout	PMS5003T
    5V	VCC
    G	GND
    D2	RX(或SET)
    D3	TX

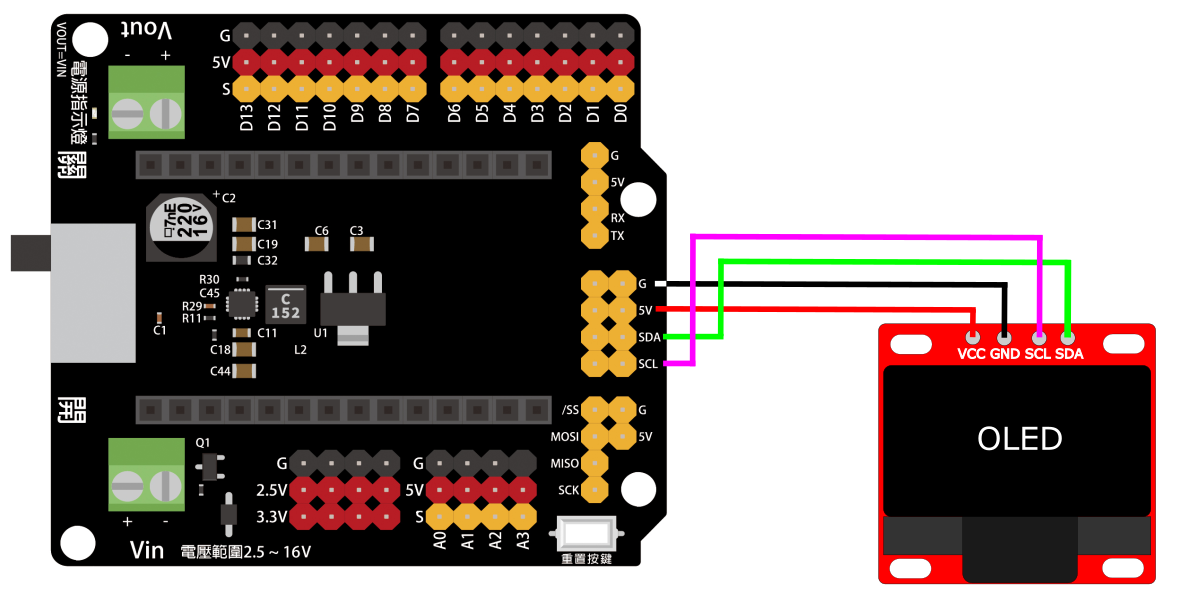

12. 依照下表、圖連接OLED


    LinkIt 7697 nano Breakout	OLED
    G	GND
    5V	VCC
    SDA	SDA
    SCL	SCL

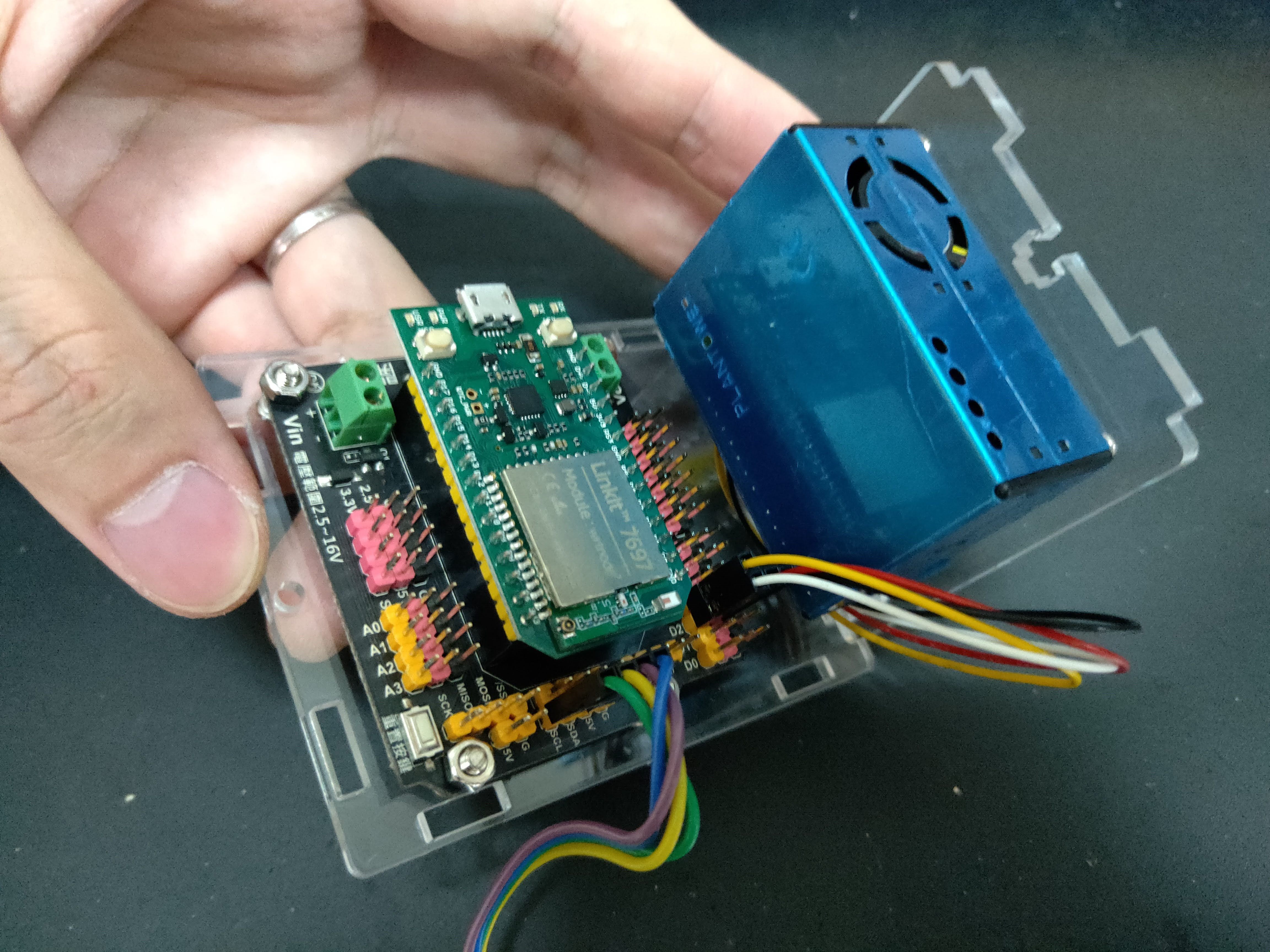

13. 接線完成後將裝有PMS5003T 的壓克力如下安裝：

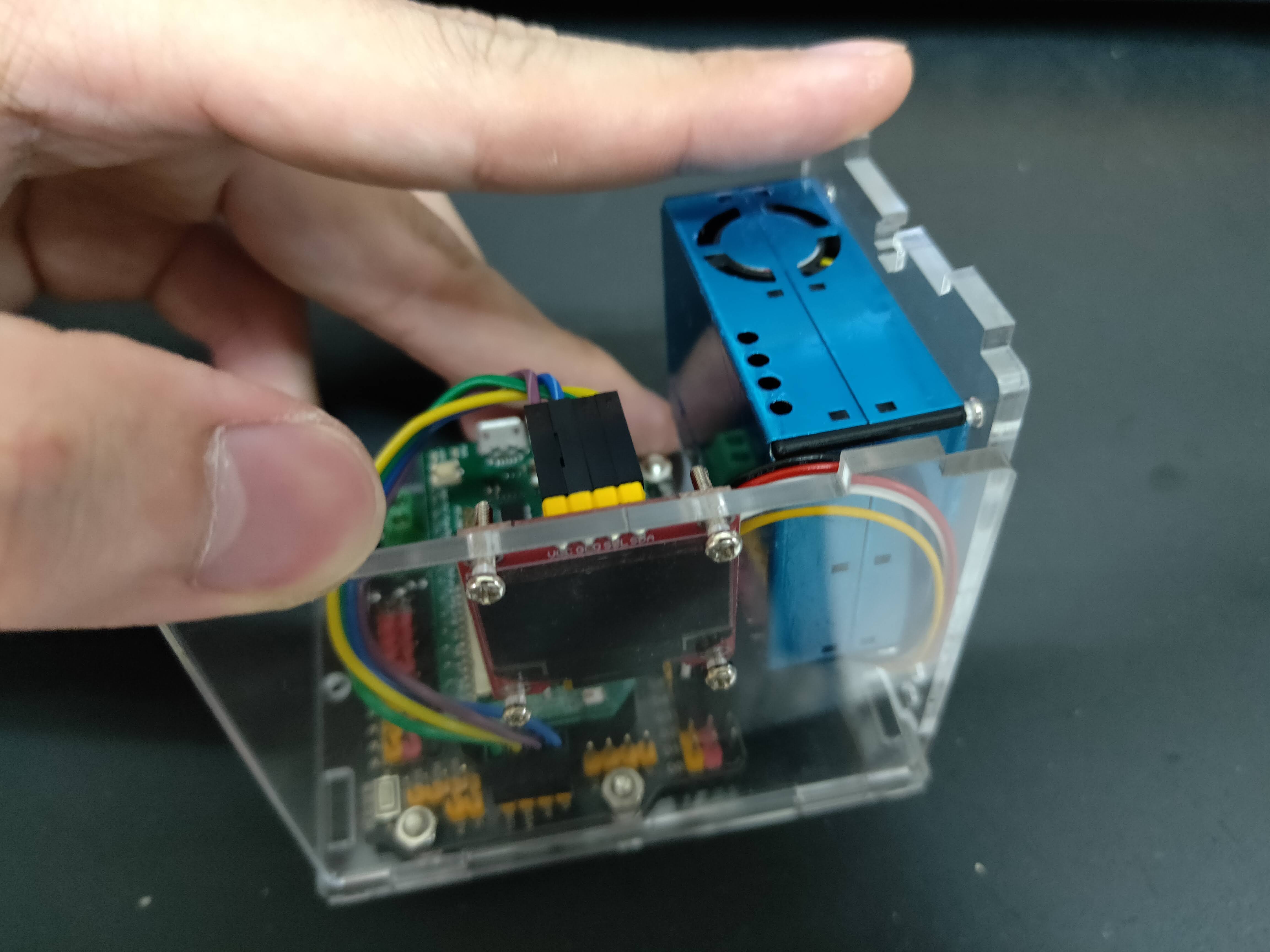

14. 將裝有OLED 的壓克力如下圖安裝。

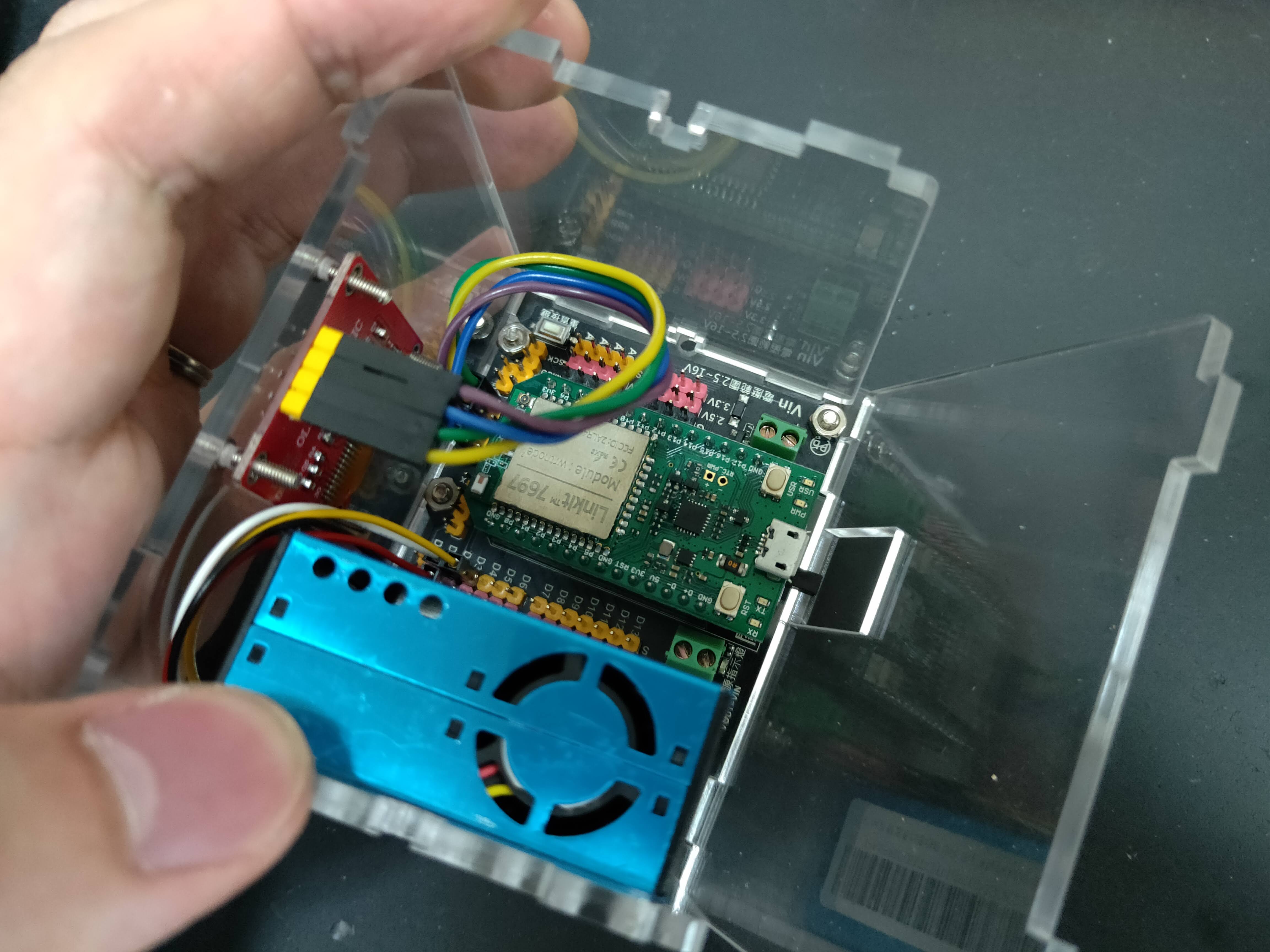

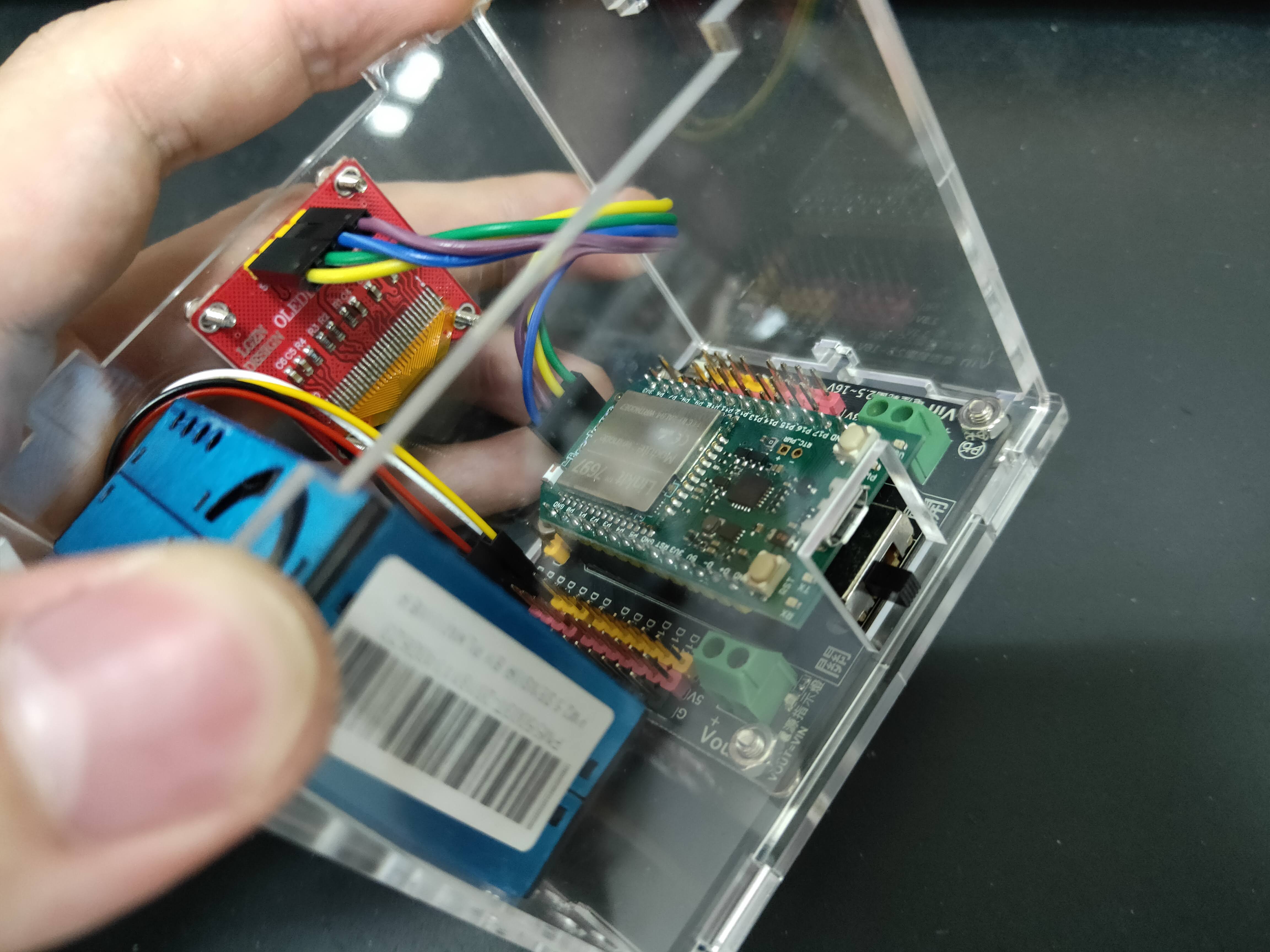

15. 如下圖安裝側面與背後壓克力（帶有開關孔），背後壓克力傾斜放入才易安裝。








16. 蓋上上板壓克力。



17. 在兩側壓克力的上下有螺絲螺帽孔洞，拿出M3x8 半圓頭內六角螺絲 x 4 與M3螺帽 x 4 來固定。



這樣就完成囉。

範例程式

LinkIt 7697 空氣盒子 參考程式範例

相關文件

LinkIt 7697 空氣盒子 教學文章

出貨清單

• Circus 7697(相容LinkIt 7697)【贈 USB線】 x 1
• PMS5003T x 1
• 0.96寸 OLED x 1
• M3x8 半圓頭內六角螺絲 x 8
• M3螺帽 x 8
• Micro USB線 x 1
• 5.35V 2A USB充電器 x 1
• 十字圓頭螺絲 M2x10mm x 4
• 十字圓頭螺絲 M2x5mm x 4
• 彩色杜邦雙頭線(母/母)/10 cm x 4
• 1P 杜邦母座 x 4
• 杜邦端子2.54mm母 x 4
• Circus 7697 nano breakout 擴展板 x 1
• 壓克力外殼 x 1組

●若有教育訓練及相關需求，可來信洽詢。business@icshop.com.tw
