TP4056 1A鋰電池充電板(MicroUSB)帶保護

模組特點及參數
輸入端帶有Micro USB母座，可以直接用手機充電器來做輸入給鋰電池充電，並且依然保留有輸入電壓接線焊點，可以非常方便的DIY。
可用於電壓為3.6 3.7V等18650、聚合物等鋰電池的充放電保護，單個或者多個並聯同樣可以用。

使用方法
注意：第一次接入電池時，可能OUT+和OUT-之間無電壓輸出，這時接入5V電壓充一下電就可以啟動保護電路了，電池從B+ B-上短開再接上的話也需要充一下電以啟動保護電路。當使用手機充電器來做輸入時注意充電器必須要能輸出1A或以上的，不然可能會不能正常充電。

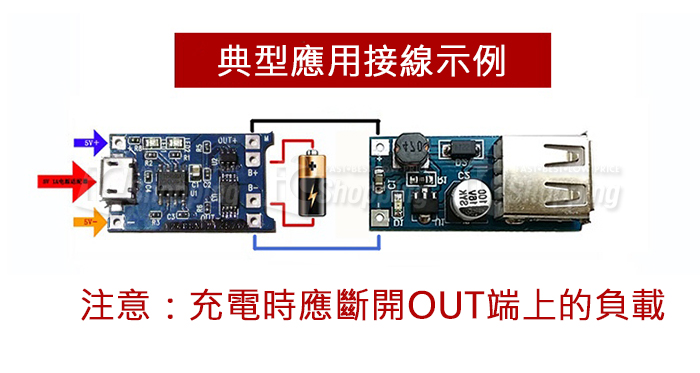

Micro USB母座及其旁邊的+ - 焊盤為電源輸入端，接入5V電壓。B+ 接鋰電池的正極，B-接鋰電池的負極。OUT+和OUT-接負載，比如接移動升壓板正負極或者是其它負載。
接好電池到B+ B-，插入手機充電器到USB母座，紅燈亮為正在充電，綠燈亮為充滿。

電流調節

模組應用範圍
本模組用於單節鋰電或者多節並聯鋰電充電，充電埠可以從USB取電。

使用說明/注意事項
1.測試電流的電流錶只能串接在充電板的5V輸入端。
2.充電電流最好是電池容量的0.37C，就是容量的0.37倍，比如1000mAH的電池充電電流400這樣就夠了。過大充電速度快效果就差，沖完了電池電壓掉的就多！
3.充電連接導線不能過細過長。這樣連接電阻大。太細的話沖完了電池電壓掉的就多。
4.與電池連接最好接觸良好。不然沖完了電池電壓掉的就多。
5.如果5V的輸入電壓偏高，比如5.2甚至5.5，會造成充電電流不足1000mA，這是正常的。電壓高了晶片發熱會自動減小充電電流，不至晶片燒毀。晶片在工作中60度左右發熱是正常的。畢竟充電電流大。
6.輸入反接對晶片沒有影響，但是輸出（電池端）反接會燒壞晶片，請買家注意。

輸入電壓：5V
充電截止電壓：4.2V ±1%
最大充電電流：1000mA
電池過放保護電壓：2.5V
電池過流保護電流：3A
板子尺寸：2.6x1.7cm

• TP4056 1A鋰電池充電板 (MicroUSB)帶保護 x 1
