Circus 旋轉編碼器模組

產品貨號：368112100011
區號：Qh05-10
品牌：CIRCUS Pi
原廠貨號：

全店，滿千免運優惠(限郵寄和超商純取貨)

NT$90

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

旋轉編碼器模組，雖外型雷同於可調電阻模組，但可連續旋轉。內含兩個感測器，且相位相差180度，俗稱AB相，透過感測兩個感測器的狀態能檢測模組是正轉還是反轉，或用於計數。通常使用於音量紐或是調燈紐，也有人將它與較為低速的馬達結合，製成編碼器馬達。
備註：因為輸出腳位有限，所以沒有按鈕功能。

【範例說明】
本範例使用 Arduino Uno Rev3(原裝) ，連接Circus 旋轉編碼器模組，讀取並顯示編碼器數值。

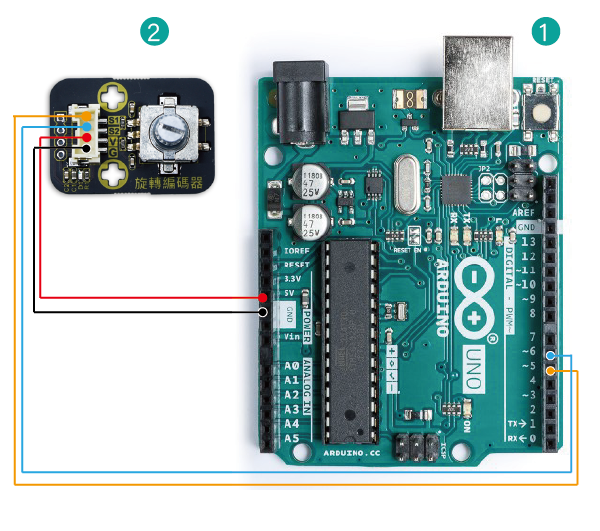

【電路圖】

使用設備

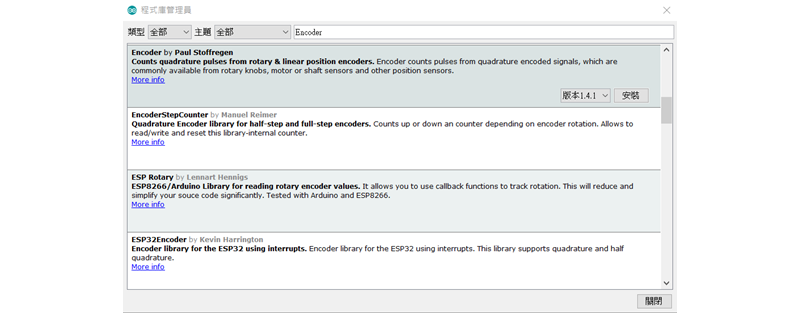

本範例使用之程式庫為「 Encoder」，可至Arduino IDE內的管理程式庫搜尋並安裝。
該程式庫可設定 PWM訊號腳位(D3、D5、D6，D9 ~ D11 )，本範例使用之訊號腳位為「D5」與「D6」。

Arduino 程式撰寫範例
本撰寫範例將會有兩個步驟
1. 安裝程式庫

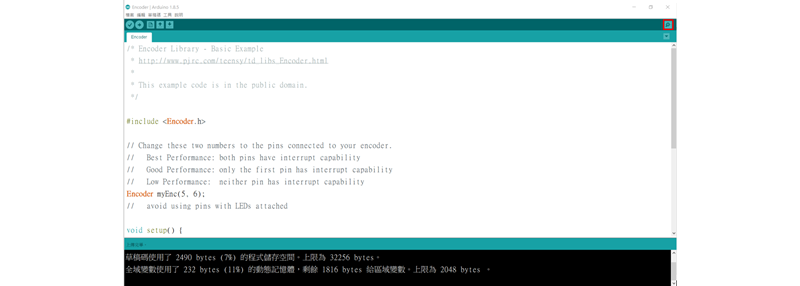

2. 程式碼撰寫

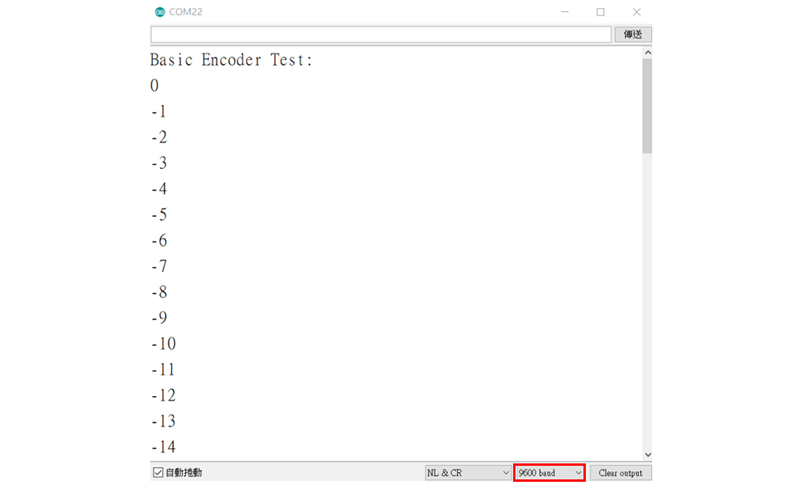

3. 讀取並顯示接收到的訊息
1. 安裝程式庫
1-1. 確認網路是否已連線到網際網路。

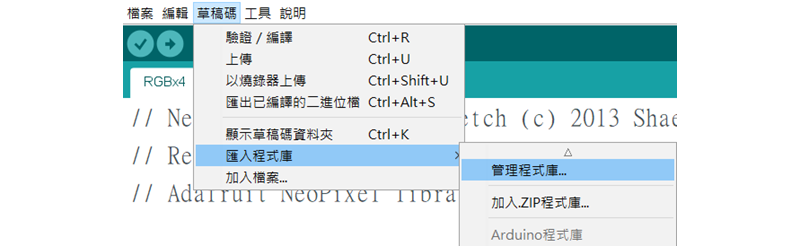

1-2. 開啟 Arduino 的 IDE 介面後，請到上方的功能選項中，點選「草稿碼」-> 「匯入程式庫」-> 「管理程式庫」。
