EP4CE10F17C8N 核心板

EP4CE10F17C8N 核心板

產品貨號：368031700353
區號：Le13-12
品牌：Waveshare
原廠貨號：6973

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$2,300
{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )
{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述

本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。



商品簡介

CoreEP4CE10是一款基於EP4CE10F17C8N為主控晶片的核心板，它的主要特點是：

  • 板載1pcs EPCS16SI8N
  • 板載FPGA的基本電路，包括晶振電路等
  • 板載nCONFIG按鍵、RESET按鍵、4 x LED
  • 引出了所有I/O資源

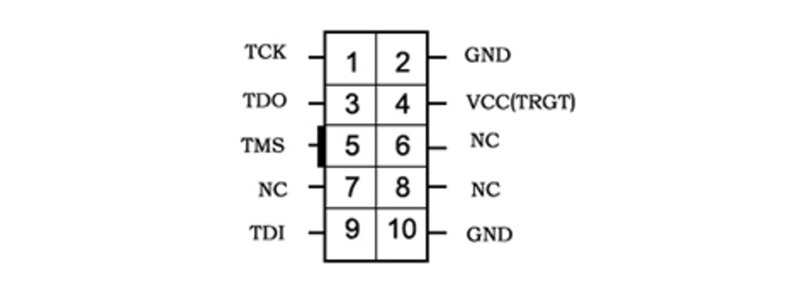

  • 附JTAG調試下載接口
  • 排針間距2.0mm，體積較小，適合接取用戶系統

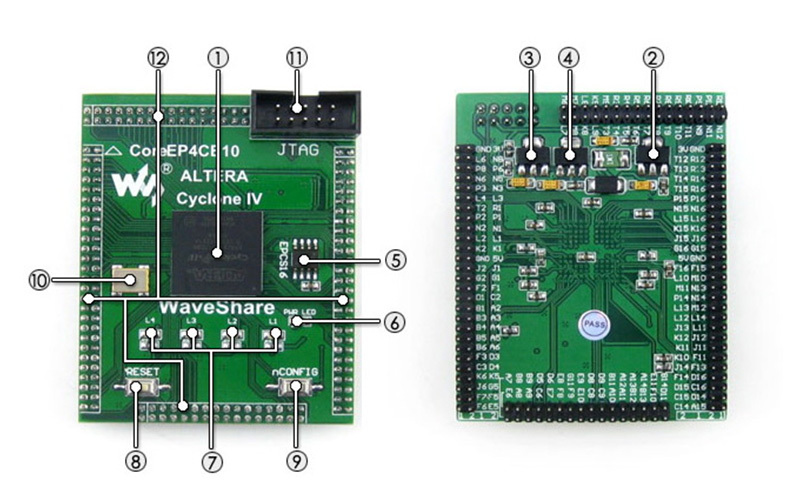

1 EP4CE10F17C8N 7 用戶LED
2 AMS1117-3.3 8 重啟按鍵
3.3V 穩壓零件
3 AMS1117-2.5 9 nCONFIG 按鍵
2.5V 穩壓零件 可對FPGA晶片進行重配置，相當於重啟電源
4 AMS1117-1.2 10 50M有源晶振
1.2V 穩壓零件
5 EPCS16 11 JTAG介面
串行FLASH記憶體，用於儲存代碼 支援下載與調試
6 電源 LED 12 FPGA引腳接口
引出VCC、GND及所有I/O，方便與週邊連接



商品規格

EP4CE10F17C8N 的核心資源參數：

  • 工作頻率：50MHz
  • 工作電壓：1.15V～3.465V
  • I/O口：164
  • Les：10K
  • RAM：414kb
  • PLLs：2
  • 調試下載：可透過JTAG介面實現下載

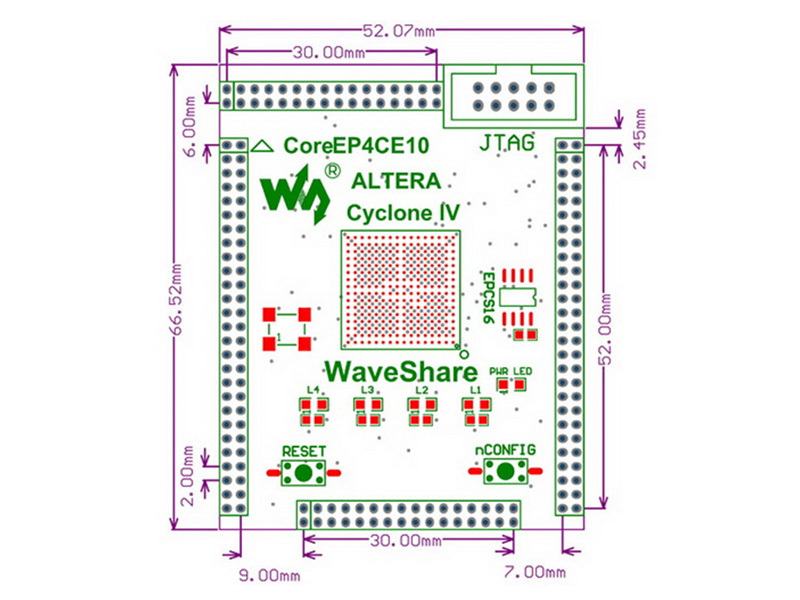

商品尺寸圖



商品尺寸圖



文件下載



出貨清單

  • EP4CE10F17C8N 核心板 x 1
