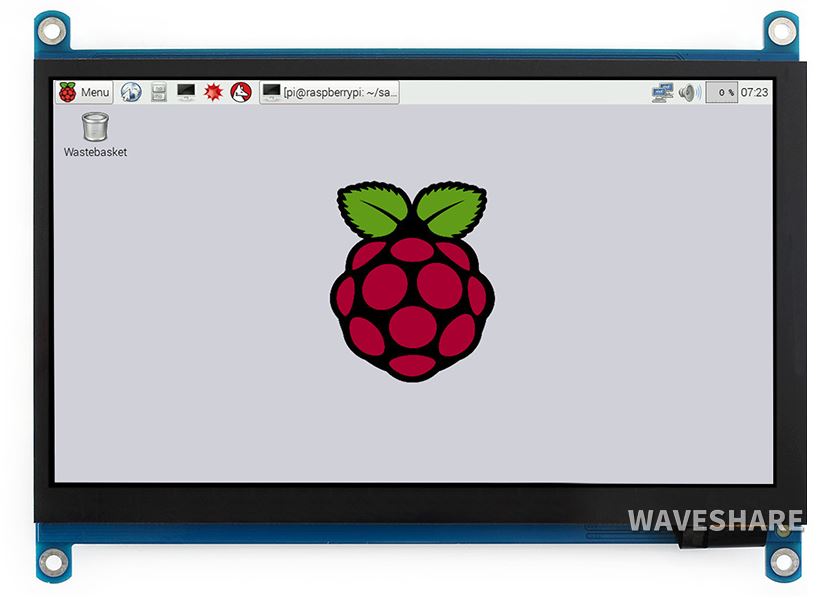

7吋 樹莓派電容式觸控螢幕 HDMI LCD (H) 1024×600

商品簡介

注意：此款如有標示178°的為虛假宣傳。不良商家為誘導客戶，擅自將170°改為178°，敬請注意，謹防受騙。

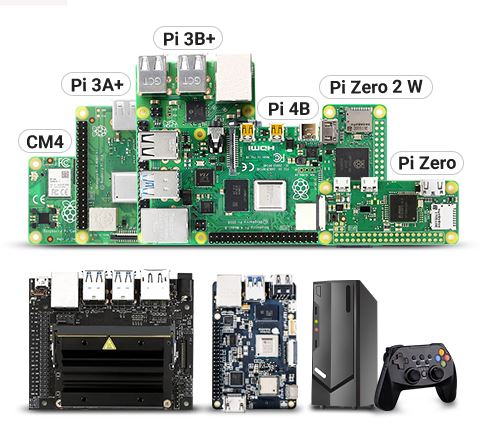

支援設備及系統
	Raspberry Pi
	支援 Raspberry Pi OS，五點觸控，免驅 支援 Ubuntu / Kali / WIN10 IoT，單點觸控，免驅 支援 Retropie，免驅 支援樹莓派所有版本
	Jetson Nano
	支援 Ubuntu，單點觸控，免驅
	旭日 X3 派
	支援 Ubuntu，單點觸控，免驅
	電腦
	支援 Windows 11 / 10 / 8.1 / 8 / 7，五點觸控，免驅
	遊戲機
	微軟 Xbox360、索尼 PS4、任天堂 SWITCH 等

設備連接圖示

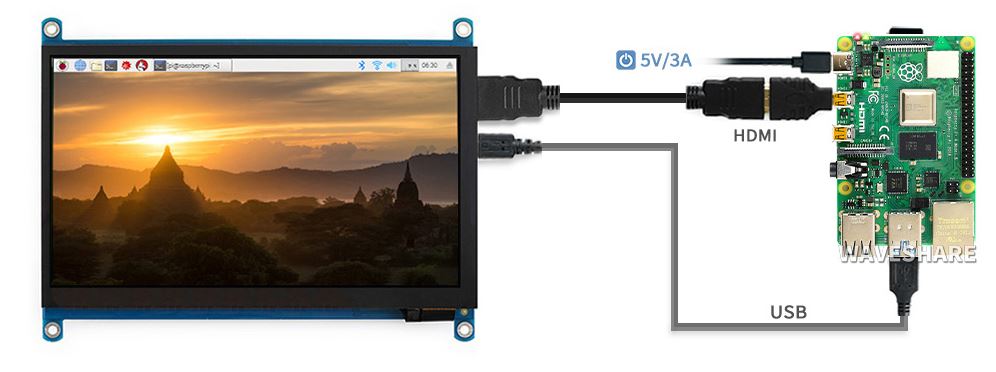

接入樹莓派 Raspberry Pi 4

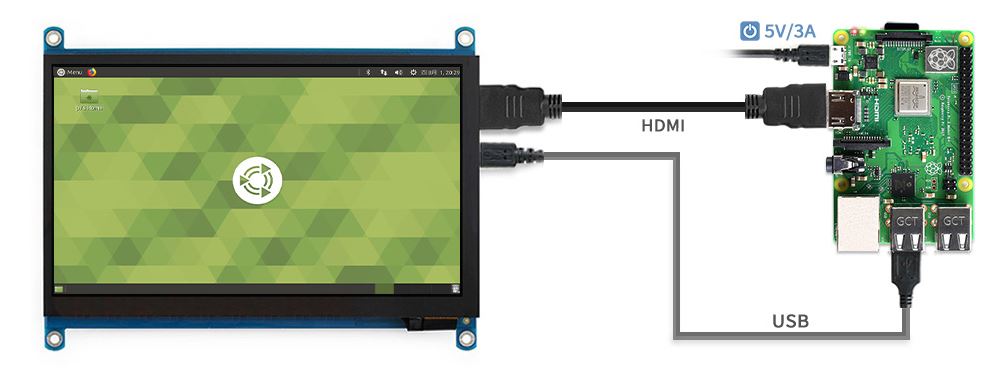

接入樹莓派 Raspberry Pi 3B+

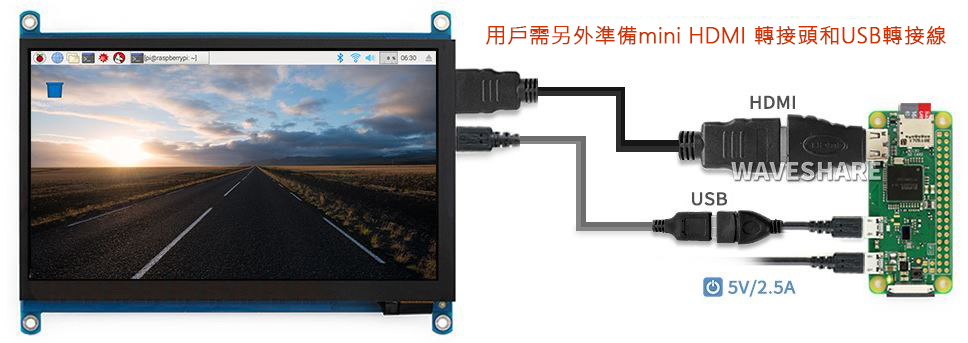

接入樹莓派 Raspberry Pi Zero W

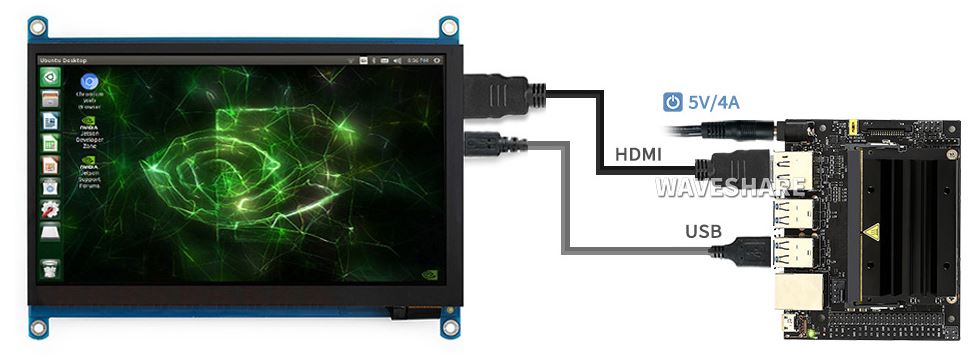

接入人工智慧 Jetson Nano

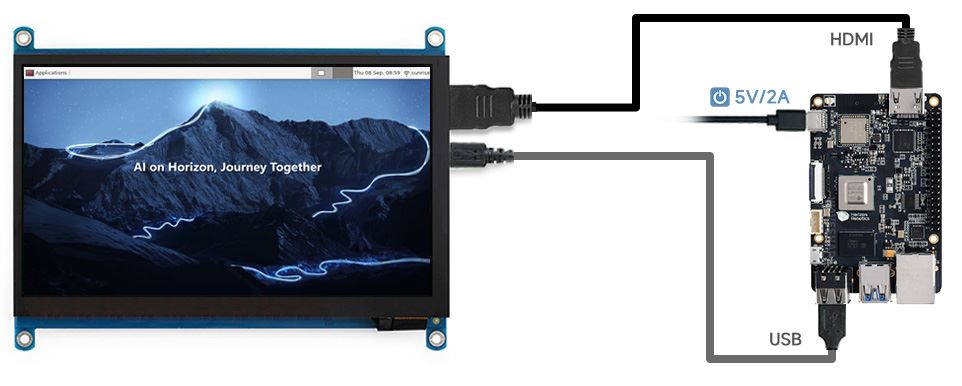

接入旭日 X3 派

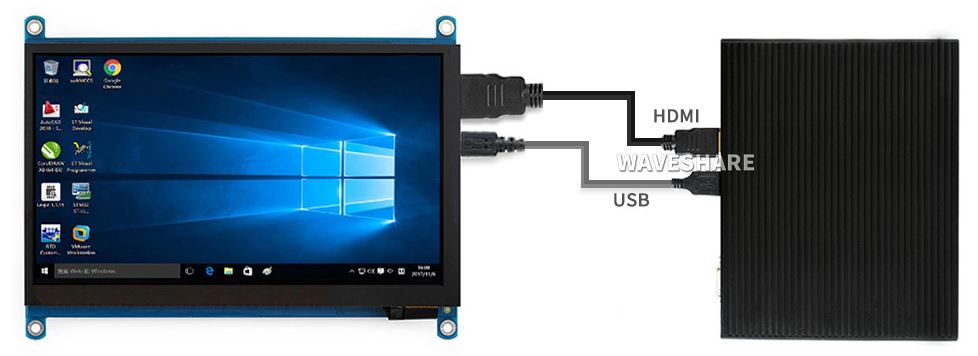

接入各種 mini PC

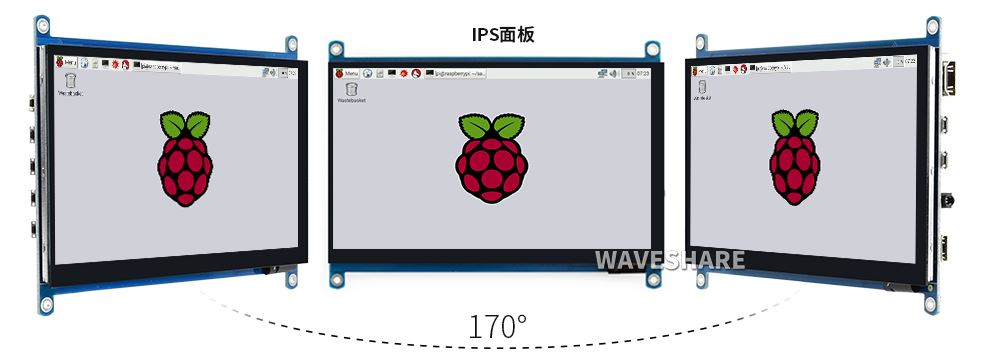

IPS顯示面板

注意：此款如有標示178°的為虛假宣傳。不良商家為誘導客戶，擅自將170°改為178°，敬請注意，謹防受騙。

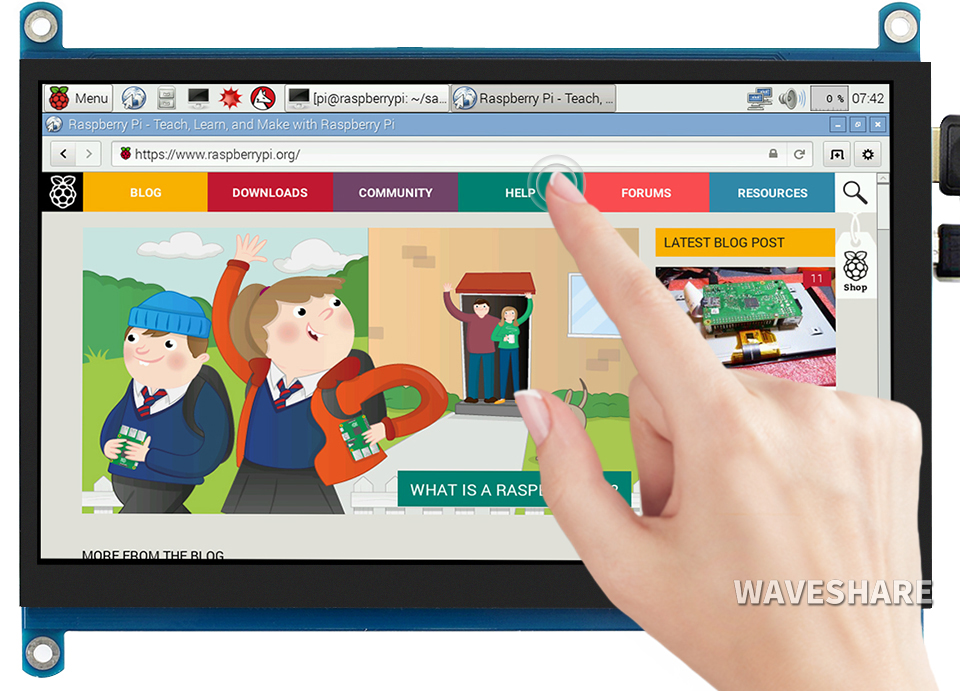

觸控面板

• 電容觸控最高
• 最高 5 點觸控

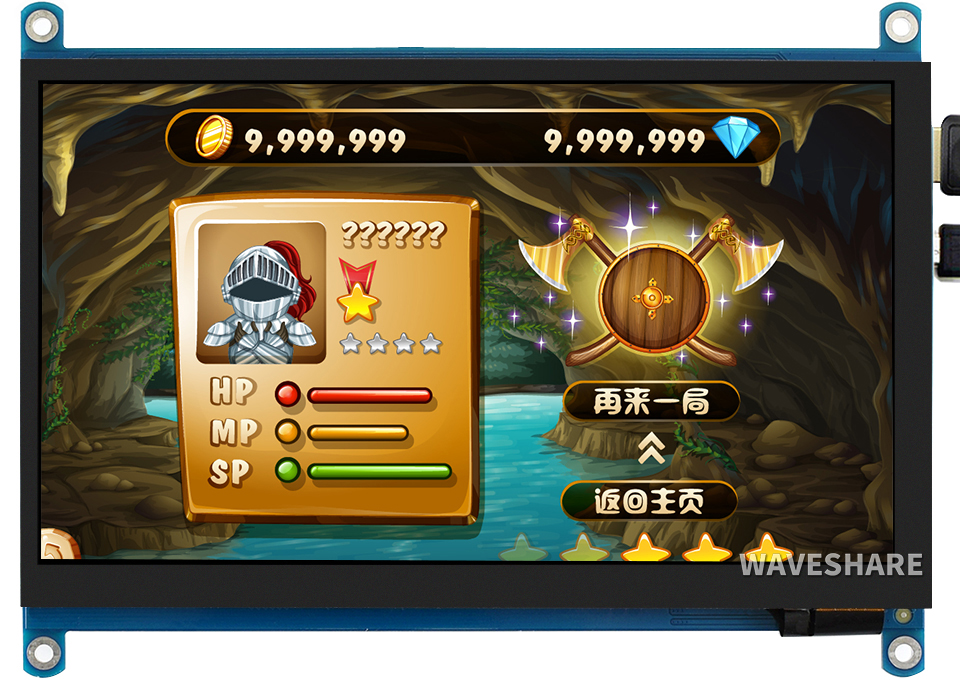

暢玩遊戲機

支援XBox360/PS4/SWITCH等(僅顯示及聲音)

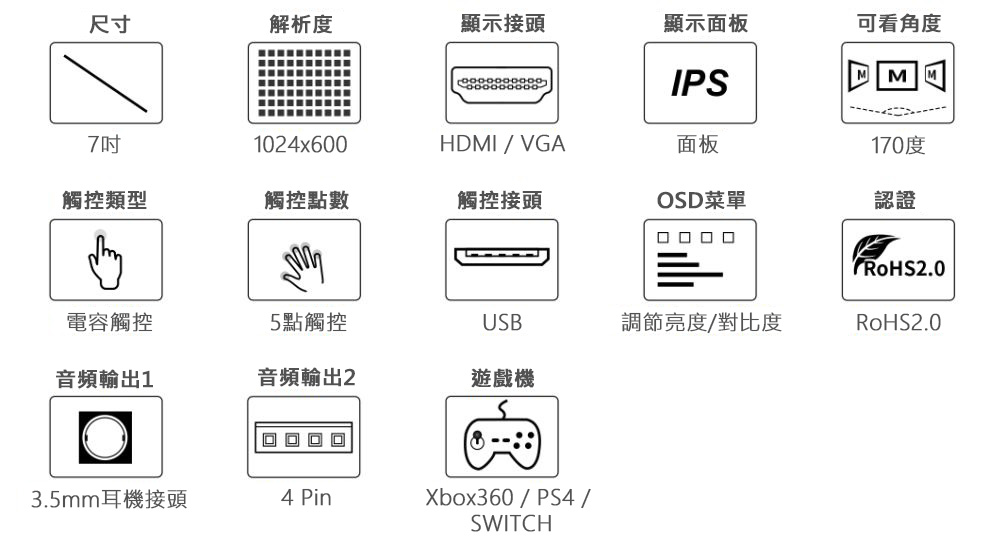

商品規格

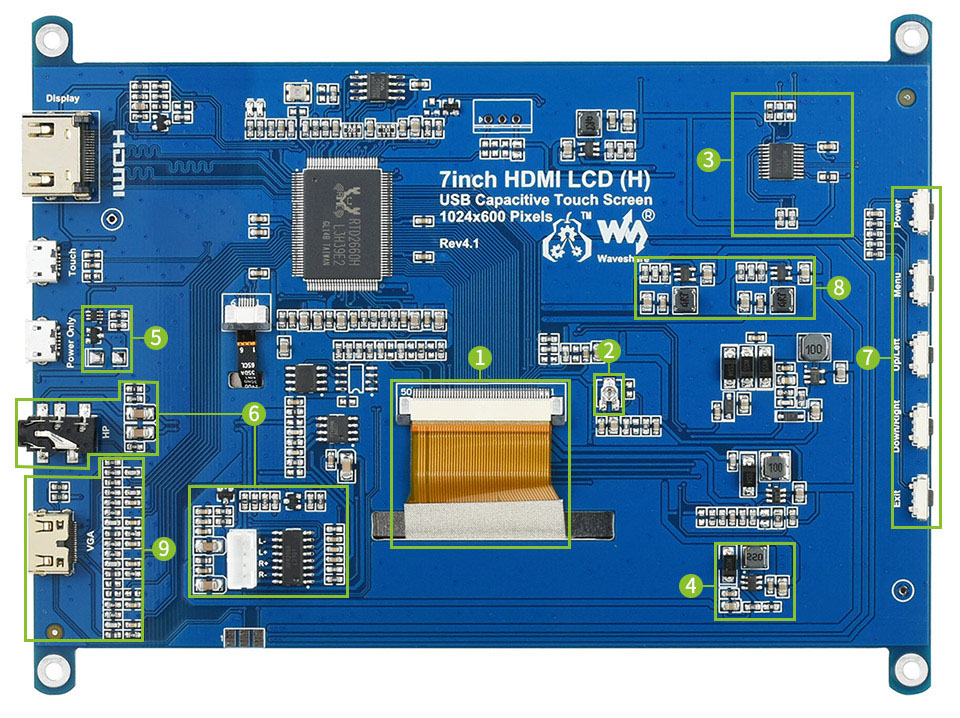

功能說明

• 1. LCD FFC線抗干擾設計，工業使用更穩定。
• 2. VCOM電壓調節電阻，可調節VCOM電壓，以達到最佳的顯示效果（山寨產品的顯示效果不堪入目）。
• 3. USB協議轉換器，將觸控信號轉為標準多點觸控協議，實現流暢的多點觸控功能（山寨產品連多點觸控都實現不了）。
• 4 . USB寬電壓輸入電路，支援4~5.5V的USB供電輸入。 miniPC在長時間運行或編譯內核等操作時，可能會導致USB的輸出電壓降低，如沒有該電路，將會導致顯示螢幕閃爍或無法觸控（山寨產品連這都偷工減料，會害死人）。
• 5. 單向隔離電路，只接Touch進行供電時，Touch輸入的5V電壓會給觸控與顯示電路供電。接Power Only供電時，Touch輸入的5V只給觸控電路供電，Power Only給其它電路供電，兩個電源完全獨立，不會引出故障（山寨產品在同時接Touch和Power Only供電時，可能導致系統無法正常啟動）。
• 6. 提供了外接耳機和喇叭兩種音頻輸出方式，喇叭每聲道支援2.6W的功放電路（山寨無音頻輸出）。
• 7. 提供OSD菜單設置按鈕，可以調節背光亮度和顯示顏色（山寨產品連幾個按鍵都省，真沒話說）。
• 8. LCD驅動電路採用DC-DC，長時間使用也不發熱。
• 9. 引出VGA接頭，方便用戶連接VGA設備。

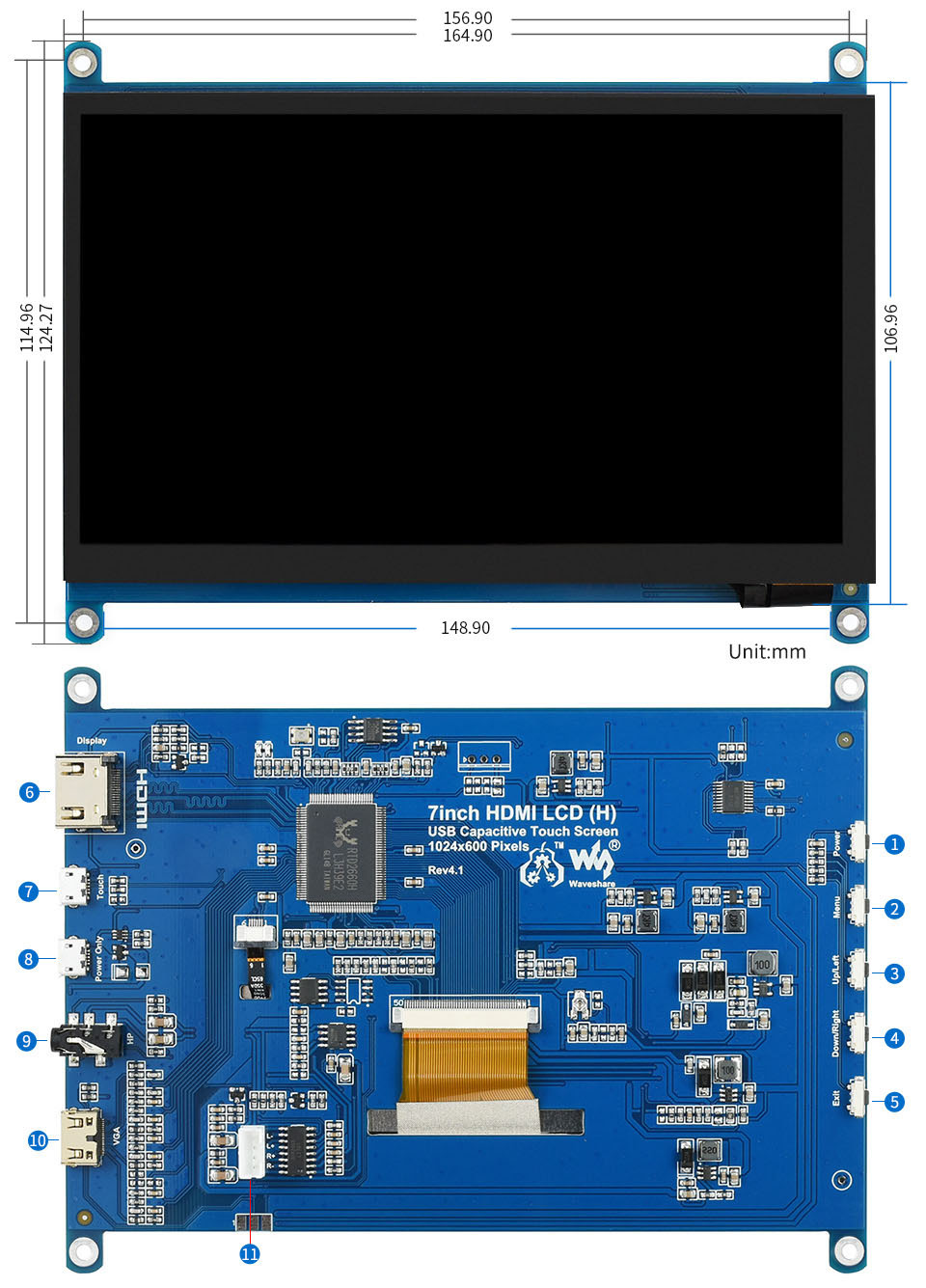

尺寸圖

文件下載

Datasheet

出貨清單

• 7吋 樹莓派電容式觸控螢幕 HDMI LCD (H) 1024×600 x 1

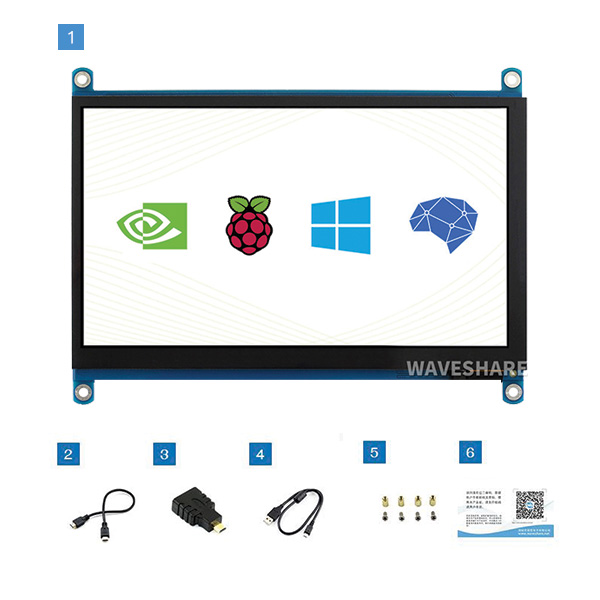

內容清單:

• (1)7inch HDMI LCD (H) × 1
• (2)HDMI 連接線 x1
• (3)HDMI母頭轉micro HDMI公頭轉接頭 x1
• (4)USB線 type A公頭轉 micro公頭 × 1
• (5)RPi銅柱包(4PCS套) x1
• (6)快速入門手冊 x1

商品規格比較表
