LM2577大功率DC-DC 升壓模組

LM2577大功率DC-DC 升壓模組

產品貨號：3680305000843
區號：Qf02-07
品牌：
原廠貨號：

全店，滿千郵寄超商純取免運優惠

NT$200
NT$100
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用，請填入有效的數量。
售完

商品存貨不足，未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買，請聯絡我們。
商品描述
送貨及付款方式
商品描述
商品規格

商品特色

NOTE：This is a new LM2577

DC：IN3.5-30V
          OUT 4.0-30V
In+：Input positive
In-：Input negative
Out+：Output positive
Out-：Output negative
Size： 44x30x14 (length*width*height)(mm)
Color： As the picture show
Weight： 15g
Input voltage： 3.5-30V
LED Indicator ： YES
Output voltage： 4-30V(Adjustable)
Input current： Rated current is 2A maximum 3A (Additional heat sink is required)
Load Regulation： ±0.5
Voltage Regulation： ±0.5%
Module Properties： Non-isolated step-Up module
Switching Frequency： 52kHz
Full load Temperature rise： 40 degree
Dynamic Response speed： 5% 200u
重 量：15克
外 觀 尺 寸 ：44mm*30mm*14mm（長*寬*高）
輸入電壓範圍：3.5V-30V（必須保證設定輸出電壓高於輸入電壓）
輸出電壓範圍：4.0V-30V
輸入最大電流：3A（根據功率守恆計算額定條件下的輸出電流Uin*Iin*效率=Uout*Iout）
輸入連續工作電流：2A（通風散熱條件良好輸出電壓和輸入電壓之比不能大於3）
IN+輸入正極
IN-輸入負極
OUT+輸出正極
OUT-輸出負極

工作效率測試如下：

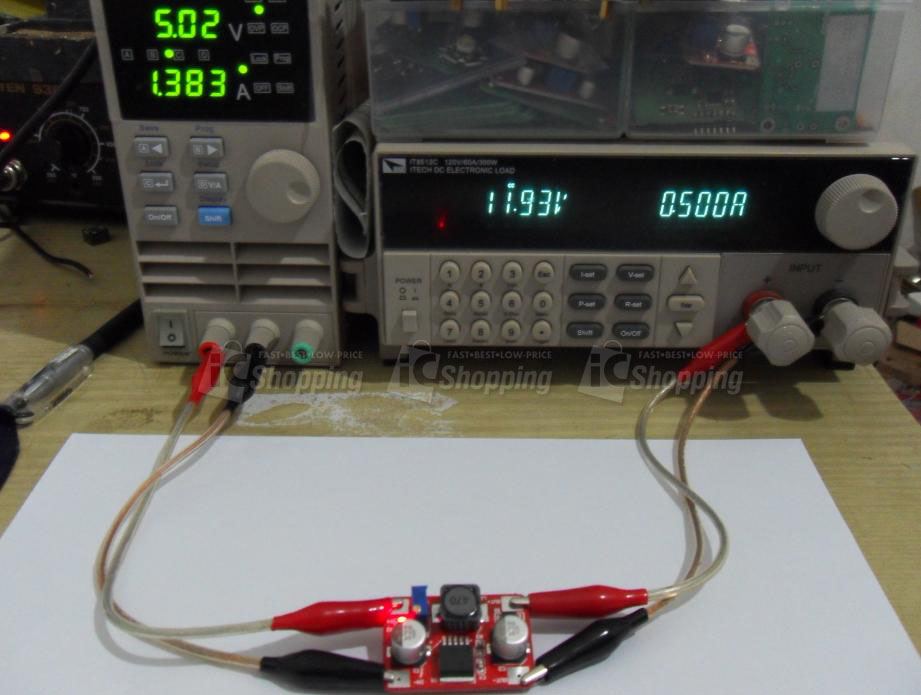

5V轉12V：


5V轉12V=（11.93*0.500）/(5.02*1.383)*100%=86.3%(由於測試沒考慮線上壓降實際輸出效率優於測試效率)

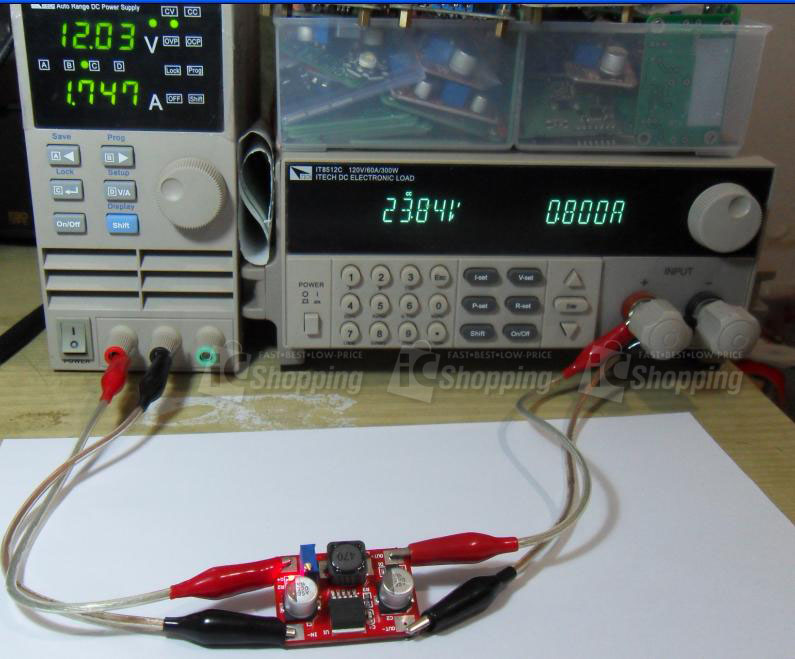

12V轉24V：



12V轉24V=（23.84*0.799）/(12.03*1.747)*100%=90.7%(由於測試沒考慮線上壓降實際輸出效率優於測試效率)

全新升級改版》》》》》增加工作指示燈讓模塊工作狀態一幕了然！

典型應用：

1、3.7轉5V做行動電源

2、升壓驅動LED燈串（需要增加合適的限流電阻）

3、7.4V升壓12V應用在航模攝像頭

注意：大電流工作時會大量發熱請注意加強通風散熱。


出貨清單
  • LM2577大功率DC-DC 升壓模組 x 1
