CP2102 模組 USB轉TTL

商品簡介

這款 CP2102 USB 轉 UART 模組，採用原廠晶片，支援 300bps 至 1Mbps 波特率範圍，驅動安裝後可建立虛擬 COM 埠，適用於各類串列通訊開發應用。模組引出 3.3V、5V、GND、TX、RX 等常用腳位，訊號電平為 3.3V 正邏輯，並具備板載電源與收發指示燈，傳輸狀態一目了然。相容 Windows、Mac OS、Linux 系統，USB 公頭設計方便直接插入電腦。採 SMT 高品質製程，穩定可靠，適合開發板連接、RS-232 升級等用途。

商品特徵：

1. 主控晶片採用 CP2102，驅動安裝完成後會產生虛擬 COM 串列埠。
2. USB 供電設計，模組引出腳位包含：3.3V（<40mA）、5V、GND、TX、RX，信號腳位電平為 3.3V，正邏輯輸出。
3. 板載狀態指示燈與收發指示燈：驅動安裝成功後，狀態燈會常亮；在資料傳輸時，收發燈會閃爍，波特率越高時亮度會越低。
4. 支援 300bps ~ 1Mbps 之間的多種波特率設定。
5. 支援多樣的串列通訊格式：

• 資料位數：5、6、7、8 位
• 停止位數：1、1.5、2 位
• 同位檢查：odd（奇數）、even（偶數）、mark、space、none（無）

關於 CP2102

CP2102 是一款單晶片 USB 轉 UART（串列埠）資料轉換器，適用於將傳統 RS-232 裝置升級為 USB 介面使用。

主要特色：

• 單晶片整合 USB 收發器，無需額外電阻元件
• 內建時脈系統，不需外部振盪器
• 內建 512 字節 EEPROM，可儲存供應商代碼、產品代碼、序號、電源資訊、版本編號與產品描述等
• 內建 上電重置電路 與 3.3V 輸出電壓調節器
• 支援 USB 2.0 全速（12 Mbps），並符合 USB 標準
• 透過 SUSPEND 與 RI 腳位支援 USB 暫停模式

UART 串列埠功能：

• 支援所有常用握手與數據機控制訊號
• 資料格式設定：
• 資料位：8 位元
• 停止位：1 或 2
• 同位檢查：奇數、偶數或不使用
• 波特率支援範圍：300 bps 至 921.6 kbps
• 內建 512 字節接收緩衝區 與 512 字節傳送緩衝區
• 支援硬體握手或 X-On/X-Off 軟體流量控制
• 支援串列事件狀態回報與線路中斷條件偵測

驅動支援：

• 提供虛擬 COM 埠驅動程式，可與傳統 PC COM 埠應用程式相容
• 授權免費，可自由發行
• 支援作業系統：
• Windows 98 / Me / 2000 / XP
• macOS（含 OS 9、OS X）
• Windows CE
• Linux 2.4.0 或更新版本

應用範例：

• 將傳統 RS-232 裝置升級為 USB 介面
• 手機或 PDA 的 USB 傳輸線
• USB 轉 RS-232 串列埠轉接器

電源規格：

• 自供電模式：3.0V ~ 3.6V
• USB 匯流排供電模式：4.0V ~ 5.25V

封裝規格：

• 28 腳 MLP 封裝（5mm x 5mm）

連接說明

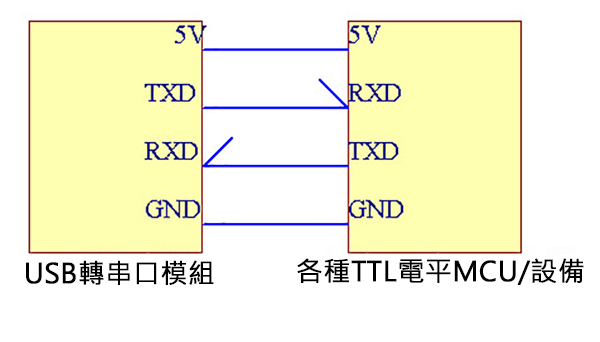

TXD 與 RXD 的接法說明：

• TXD（傳送端）：代表本裝置的資料傳送腳位。
• RXD（接收端）：代表本裝置的資料接收腳位。

串列通訊時，必須將本機的 TXD 接到對方的 RXD，RXD 則接到對方的 TXD，如下列示意：

• TXD － RXD
• RXD － TXD

自收自發（回送測試）：
在測試模組是否正常時，可以將 TXD 與 RXD 短接，形成「自收自發」的迴路。這種方式可用來檢查本機的資料發送與接收功能是否正常，稱為回送測試（Loopback Test）。當模組無法正常通訊時，建議先進行此測試確認是否為產品本身問題。

請注意： 微控制器（單晶片）在運作時，必須具備基本的工作條件，包括電源供應、重置（Reset）與時脈訊號（Clock）。
此外，進行燒錄或通訊時，單晶片的 TXD 與 RXD 腳位請勿同時連接其他外部元件，包含像 MAX232 這類電平轉換器，以免影響訊號穩定，導致下載失敗。
進行燒錄或通訊期間，請勿中斷模組與電腦之間的連接，以確保資料傳輸順利完成。

電位邏輯對照

TTL 電平（正邏輯）：

• 資料以二進位方式傳送
• +5V 或 +3.3V 表示邏輯「1」
• 0V 表示邏輯「0」
• 常見於 Arduino、單晶片、開發板等

RS-232 電平（負邏輯）：

• 使用較高的正負電壓區間傳輸訊號
• -3V ~ -12V 表示邏輯「1」
• +3V ~ +12V 表示邏輯「0」
• 常見於電腦的傳統串列埠設備（如 COM 埠）

文件下載

CP2102 技術文件及驅動程式

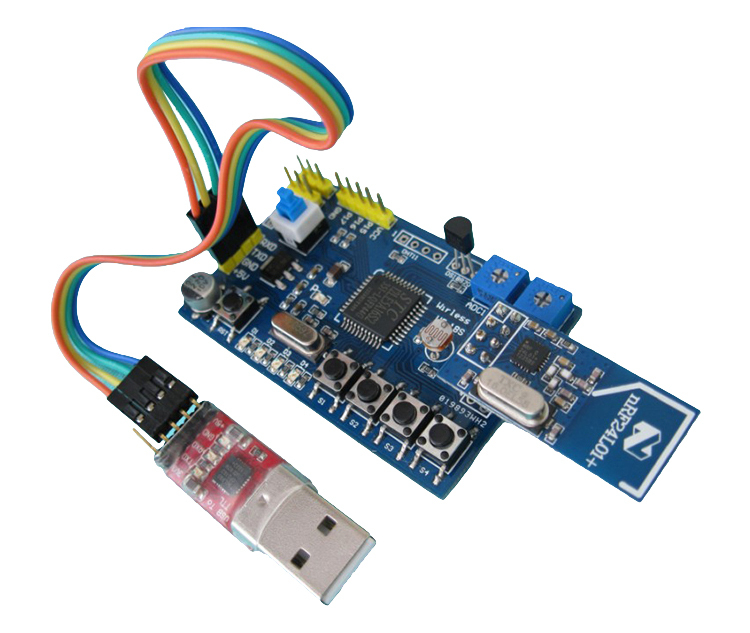

STC 單晶片下載步驟說明：

1. TXD 接單晶片的 RXD
2. RXD 接單晶片的 TXD
3. GND 對 GND
4. 5V 接至 VCC

完成以上接線後，請於下載軟體中點選「下載」，接著再將上述四條訊號線插入單晶片板上。

請特別注意：

• 單晶片必須具備基本的工作條件，包括：電源供應、重置（Reset）與時脈（Clock）
• 在燒錄過程中，請勿將單晶片的 TXD、RXD 腳位同時接上其他外部元件（如 MAX232 等），否則可能導致下載失敗
• 在下載過程中，請勿中斷模組與電腦之間的連接

出貨清單

• CP2102 模組 USB轉TTL x 1
