Name: Circus 7697D + 7697:bit breakout 擴展板組 (相容 LinkIt 7697)【贈線材】
Brand: CIRCUS Pi
SKU: 64e211bf07401300013f1cd7
Price: 855.0 TWD
Availability: InStock

Circus 7697D + 7697:bit breakout 擴展板組 (相容 LinkIt 7697)【贈線材】

Circus 7697D 主板與 7697:bit 擴展板組合，讓 LinkIt 7697 沿用 micro:bit 擴充板
1.3 吋 OLED｜A、B 按鈕｜相容 micro:bit 金屬排插｜電源反接保護｜51.5×51.5mm
贈 USB to Micro USB 傳輸線；7697D 為板載天線，保留 I-PEX 天線座焊盤

MPN: --
SKU: 368030501548
REF: Ne01-02-C01

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$855

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

數量組合數量

以優惠價加購商品 (最多 {{ addItemQuantity }} 件)

登月小車(A)-空車

優惠價 NT$1,999

登月小車(A+)空車-18650版

優惠價 NT$2,299

登月小車(B)-含micro:bit

優惠價 NT$2,650

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

CIRCUS Pi｜Circus 7697D＋7697:bit breakout 擴展板組

Circus 7697D＋7697:bit breakout 擴展板組（相容 LinkIt 7697・micro:bit 金手指・1.3 吋 OLED）

7697:bit breakout 是把 Circus 7697D／LinkIt 7697 轉換成 micro:bit 外型的擴展板，底部為相容 micro:bit 的金手指，可直接插上原本的 micro:bit 擴充板、機器人與教具，不必重新購買周邊。板上新增 1.3 吋 OLED 顯示螢幕，顯示能力遠大於 micro:bit 的 5×5 LED，並保留 A、B 按鈕，操作習慣不變。本組合包含 Circus 7697D 雙頻 Wi-Fi＋BLE 開發板與擴展板，沿用 Arduino IDE、BlocklyDuino 等 LinkIt 7697 開發資源，適合想從 micro:bit 升級到 Wi-Fi 物聯網應用、又想保留原有教材與擴充板的學校與創客。

7697:bit breakout Circus 7697D 相容 LinkIt 7697 micro:bit 金手指 1.3 吋 OLED BlocklyDuino

1.3 吋OLED 顯示螢幕

A／B可程式按鈕

2.4G／5G雙頻 Wi-Fi＋BLE

相容micro:bit 金手指

7697:bit 擴展板組有什麼特色？

相容 micro:bit 金手指

可直接插入 micro:bit 擴充板、機器人小車與教具，原有周邊不必淘汰。

1.3 吋 OLED 大螢幕

可顯示文字、數值與圖形，比 micro:bit 5×5 LED 呈現更多資訊。

保留 A、B 按鈕

與 micro:bit 相同的 A、B 按鈕配置，學生操作習慣不需改變。

Wi-Fi 物聯網升級

搭配 Circus 7697D 的 2.4G／5G 雙頻 Wi-Fi 與 BLE，輕鬆把作品連上網路與雲端。

沿用 LinkIt 7697 資源

支援 Arduino IDE 與 BlocklyDuino 積木程式，原有 LinkIt 7697 程式與教材可直接使用。

電源反接保護

擴展板內建電源反接保護，接線出錯時降低損壞風險，適合課堂使用。

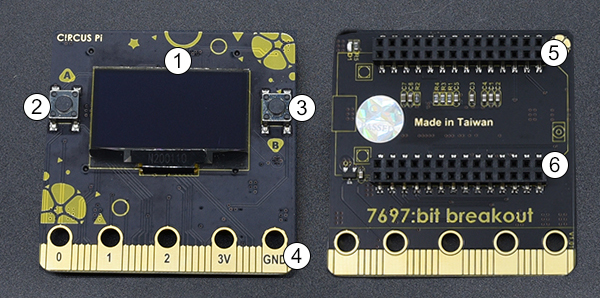

擴展板正面與背面

7697:bit breakout 擴展板正面 OLED A B 按鈕 micro:bit 金手指背面 7697 插座

① 1.3 吋 OLED（白色）② A 按鈕 ③ B 按鈕 ④ 相容 micro:bit 金手指 ⑤⑥ Circus 7697D／LinkIt 7697 插座

商品規格

規格項目	規格內容
組合內容	Circus 7697D 開發板＋7697:bit breakout 擴展板
主控板	Circus 7697D（相容 LinkIt 7697，2.4G／5G Wi-Fi、BLE 4.2、Cortex-M4 192MHz）
電源輸入	Circus 7697D 的 Micro USB，或由金手指 3.3V 供電
內建功能	1.3 吋 OLED 顯示螢幕（白色，I2C）、可程式 A／B 按鈕、電源反接保護
連接埠	相容 micro:bit 金手指
開發環境	Arduino IDE、BlocklyDuino
擴展板尺寸	51.5 × 51.5 mm
天線	Circus 7697D 使用板載天線（保留 I-PEX 天線座焊盤，可自行加焊）

7697:bit breakout 腳位圖

7697:bit breakout 擴展板腳位圖 P0-P16 GPIO PWM ADC I2C SPI

micro:bit 腳位（P0～P16）與 Circus 7697D GPIO 對應

腳位圖放大下載

腳位使用提示：
ADC 輸入電壓範圍為 0～2.5V；GPIO37 為開機模式腳位（Recovery／Normal），接線時請避免占用。

適合哪些應用？

micro:bit 課程升級

沿用原有 micro:bit 擴充板與教具，加入 Wi-Fi 物聯網教學。

IoT 專題

感測資料上傳雲端、手機遠端控制等物聯網應用。

OLED 資訊顯示

顯示溫溼度、時間、網路資訊等，製作小型資訊看板。

機器人與自走車

搭配相容 micro:bit 的小車底盤，加入 Wi-Fi 或藍牙遙控功能。

出貨內容

常見問題 FAQ

可以插在 micro:bit 的擴充板上使用嗎？

可以。7697:bit breakout 的金手指相容 micro:bit，可直接插入 micro:bit 擴充板或機器人小車；擴充板上的腳位功能請依上方腳位圖對應。

micro:bit 的 MakeCode 程式可以直接用嗎？

不行。這組是 Circus 7697D 主控，請使用 Arduino IDE 或 BlocklyDuino 撰寫程式；外型與周邊相容 micro:bit，但程式需重新撰寫。

BlocklyDuino 有支援 OLED 和擴展板的積木嗎？

有，可下載下方的「7697:bit breakout＋登月小車擴充程式包」，加入 BlocklyDuino 後即可使用相關積木。

可以外接天線嗎？

Circus 7697D 預設使用板載天線，板上保留 I-PEX 天線座焊盤，需要時可自行購買零件焊上。

程式資源

7697:bit breakout＋登月小車擴充程式包

※ 本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。
