CIRCUS Pi EzDIO 擴展板三合一（micro:bit／LinkIt 7697／ESP32）

micro:bit、LinkIt 7697、ESP32（NodeMCU-32S）三合一擴展板，提供防呆插座與杜邦排針
Micro USB（DC 5V）／DC Jack 1.3mm（DC 5～12V）｜Grove 插座｜I2C x5｜UART x1｜120×66×14mm
使用時需以 Micro USB 或 DC Jack 供電；四角有 LEGO 間距積木孔

MPN: --
SKU: 368030501642
REF: Na01-01-B

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$799

{{shoplineProductReview.avg_score}}( {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}} )

{{amazonProductReview.avg_rating}}( ({{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}) )

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

CIRCUS Pi｜EzDIO 三合一擴展板

CIRCUS Pi EzDIO 三合一擴展板（micro:bit／LinkIt 7697／ESP32・Grove 防呆插座・DC Jack 供電）

EzDIO 是 CIRCUS Pi Easy 學習系列的第三款擴展板，可單獨安裝 micro:bit、LinkIt 7697（Circus 7697D）或 ESP32（NodeMCU-32S）。與內建感測元件的 EZ Start Kit+ 不同，EzDIO 拿掉板載元件，改為大量的 Grove 防呆插座與杜邦排針，並獨立提供 I2C × 5、UART × 1 防呆插座，可自由搭配 Grove、M5Stack 或常見的 Arduino、micro:bit 感測模組，組出自己的專題。新增 DC Jack（DC 5～12V）供電並強化各插座電源，接再多模組也不怕供電不足；腳位編號直接印在排針旁，板子固定在作品裡也能一眼查到腳位。

三合一擴展板 micro:bit LinkIt 7697／7697D ESP32 NodeMCU-32S Grove 防呆插座 DC Jack 供電

使用前請注意：本商品為擴展板單品，不含主控板與感測模組。使用時請以 Micro USB 或 DC Jack 為 EzDIO 擴展板供電，模組才能正常運作。ESP32 插槽適用 NodeMCU-32S 開發板。

3 合 1micro:bit／7697／ESP32

I2C × 5獨立防呆插座

DC 5～12VDC Jack 供電

120×66mm 板身尺寸

EzDIO 擴展板有什麼特色？

三種主板一片通用

可單獨安裝 micro:bit、LinkIt 7697 或 ESP32（NodeMCU-32S），依專案需求選擇主板。

Grove 防呆插座＋杜邦排針

Grove、M5Stack 防呆模組直接插，Arduino、micro:bit 杜邦線模組也能接，不必再額外買轉接板。

獨立 I2C、UART 插座

I2C × 5 與 UART × 1 防呆插座分區排列，多個 I2C 模組同時使用也方便管理。

DC Jack 強化供電

支援 DC 5～12V 輸入並強化各插座供電，接上多個模組也能穩定運作。

腳位標示印在排針旁

腳位對照直接印在正面排針旁，擴展板固定在作品後仍能清楚查詢，不怕選錯腳位。

樂高十字孔・同系列尺寸

四角設計符合 LEGO 間距的十字積木孔，尺寸與 EZ Start Kit+ 相同，方便結構整合與替換。

板上配置

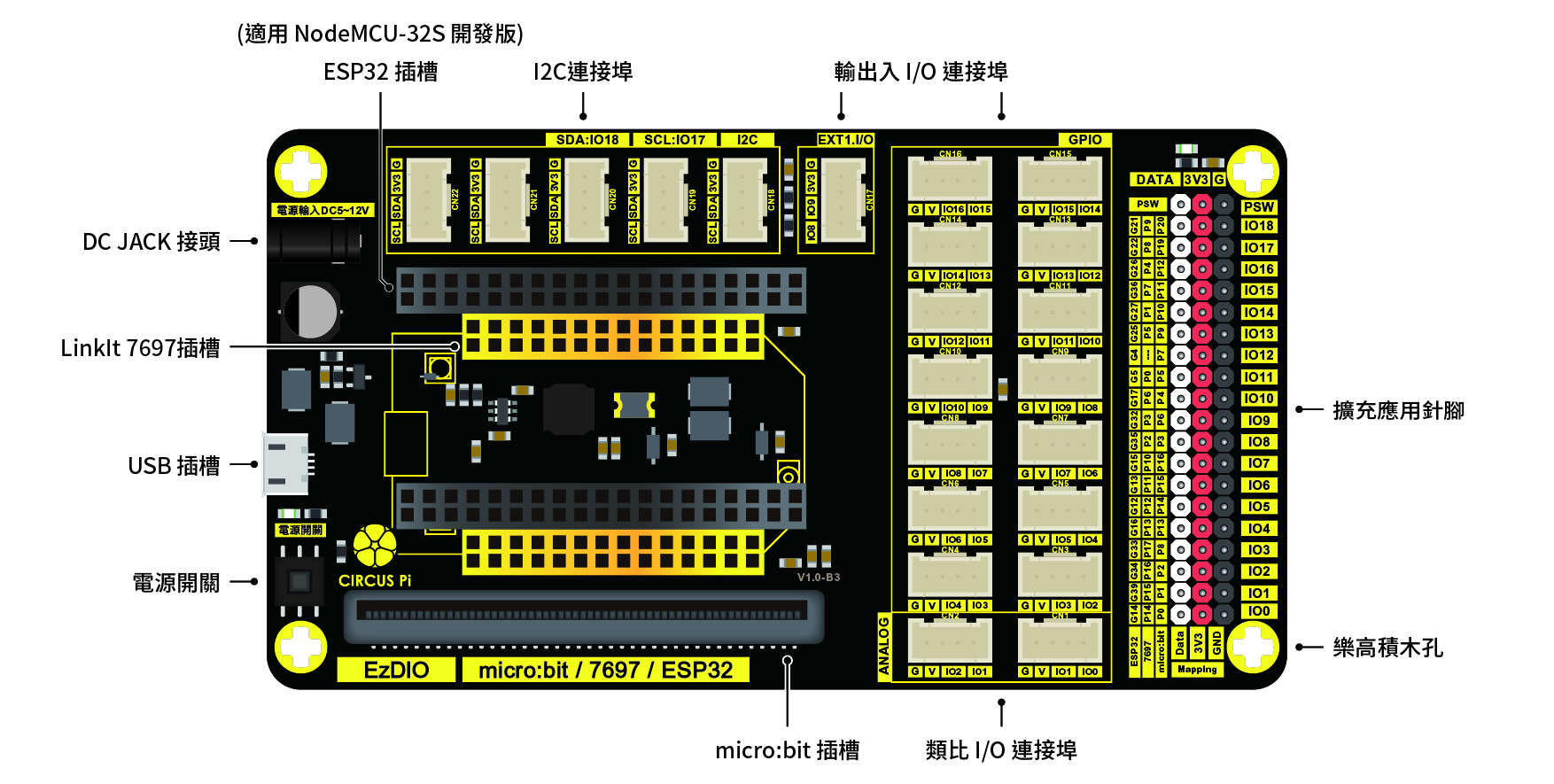

CIRCUS Pi EzDIO 擴展板配置 ESP32 LinkIt 7697 micro:bit 插槽 I2C Grove 插座 DC Jack

ESP32／LinkIt 7697／micro:bit 插槽、I2C 連接埠、輸出入 I/O 連接埠、擴充應用針腳、DC Jack、USB、電源開關、樂高積木孔

EzDIO 和 EZ Start Kit+ 怎麼選？

比較項目	EzDIO	EZ Start Kit+
支援主板	micro:bit、LinkIt 7697、ESP32
板載元件	無，自行搭配模組	OLED、DHT11、LED、RGB LED、繼電器等
擴充方式	大量 Grove 防呆插座＋杜邦排針	擴充針腳、I2C 連接埠
供電	Micro USB、DC Jack 5～12V	Micro USB
適合對象	自組感測器、進階專題	入門課程、免接線實驗

剛開始學程式、想要免接線上課，建議選 EZ Start Kit+；需要自由搭配感測器、製作較大型專題，則選 EzDIO。

商品規格

規格項目	規格內容
控制板插座	可單獨安裝 micro:bit、LinkIt 7697、ESP32（適用 NodeMCU-32S）
連接埠	Grove 防呆插座、杜邦排針、I2C × 5、UART × 1
電源輸入	Micro USB（DC 5V）、DC Jack 1.3mm（DC 5～12V）
其他	電源開關、腳位標示印刷、LEGO 十字積木孔
尺寸	120 × 66 × 14 mm

應用影片

適合哪些應用？

自組感測器專題

搭配 Grove、M5Stack 或杜邦線模組，自由組合需要的功能。

IoT 物聯網應用

使用 ESP32 或 7697 的 Wi-Fi 功能，把多個感測器資料上傳雲端。

智慧門鎖等整合專題

例如 ESP32 結合 EzDIO 製作人臉辨識門鎖，請見下方技術文章。

多模組課程

I2C × 5 插座可同時接多個 I2C 模組，適合進階感測與顯示課程。

出貨內容

EzDIO 擴展板 × 1

※ 不含主控板、感測模組與電源。

常見問題 FAQ

接上模組後沒有反應？

請確認已用 Micro USB 或 DC Jack 為 EzDIO 擴展板供電，並打開擴展板上的電源開關。

ESP32 插槽可以插哪一種 ESP32？

適用 NodeMCU-32S 開發板；其他 ESP32 開發板腳位排列不同，可能無法直接插上。

DC Jack 可以接多少伏特？

支援 DC 5～12V，接頭規格為 1.3mm，購買變壓器時請確認接頭尺寸相符。

可以使用 M5Stack 的模組嗎？

可以，M5Stack 與 Grove 系列使用相同的防呆插座規格，可直接插上；使用前請確認模組的工作電壓與腳位。
