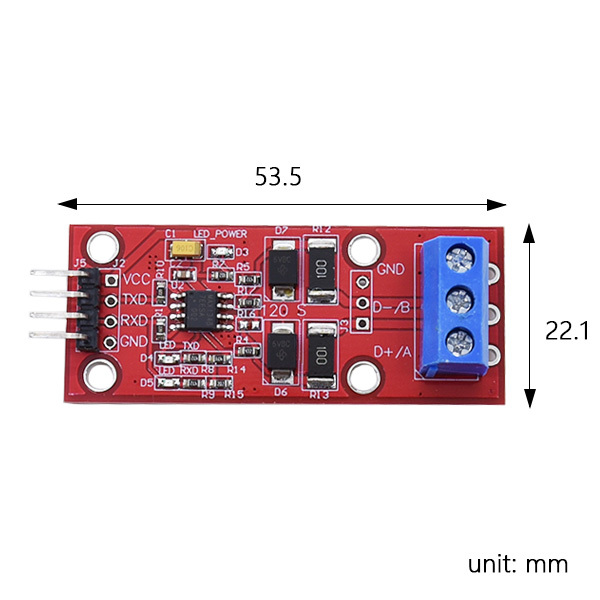

TTL轉RS-485模組(B)

商品特色

• 具有正負15KV的ESD防護
• 晶片具有限擺率驅動程序，減少EMI，並減少由不恰當的終端匹配線纜引起的訊號反射，從而使無錯誤訊號傳輸率高達500Kbps。
• 具有1/4單位負載的接收器輸入阻抗，支援多機通訊，允許接在不超過128個設備的總線上。
• 工業級晶片工作溫度可達到-40℃至+85℃。
• 本模組可以進行熱插拔，不會出現其他485晶片熱插拔出現的訊號栓死現象。
• 電源使用貼片鉭電解電容，並使用雙電容進行高低頻電源濾波
• 使用雙瞬態抑制二極體，過電壓保護性能出色
• 使用10Ω電流保護電阻，貼片設計提高485訊號完整性
• 具有端子和焊接引線孔，方便調試與定版接線，焊接引線可提高訊號可靠性
• RS485、TTL訊號全部單面走線，確保訊號品質、提升訊號完整性
• 大面積鋪銅，防止訊號幹擾
• 具有2.54間距洞板焊接孔，方便您的二次開發
• 具有目前相當常用的M3螺絲孔，安裝方便可靠
• 具有120Ω端接電阻，短接R16即可啟用端接電阻
• 具有電源和RXD、TXD訊號指示燈，收發狀況盡收眼底
• 彎角插針引出，方便測試
• 支援3.3V和5V訊號控制，相容性強

商品簡介

此模組使用MAXIM公司的整合式自動收發功能的485晶片，絕不使用外接自動控制晶片，確保每個皆是全新原廠晶片，比其他自動流向控制方式安全可靠。

本模組在設計之初就考慮了應用在惡劣環境下，所以提高了模組訊號完整性和EMC特性，此晶片已在正規工業級產品中使用，所以性能十分可靠。

模組建議使用5V供電（因485訊號電平範圍為2-6V，故而3.3V供電遠距離可靠性降低），使用3.3V和5V訊號控制都可以（註：電源使用5V，訊號使用3.3V支援，已經做了訊號保護，請放心）

如果您對訊號要求較嚴格，請使用本模組，本模組具有500Kbps波特率自動流向控制功能，低於500Kbps波特率情況下自動辨識，無需人為干涉。

文件下載

• Datasheet

出貨清單

• TTL轉RS-485模組(B) x 1
