商品描述
本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。
商品簡介
LinkStar-H68K-V2 路由器搭載四核心 Cortex-A55 RK3568 晶片，配備 4 個乙太網路接口，支援雙 2.5G 和雙 1G 網絡，並支援 Wi-Fi 6 技術，同時提供大容量儲存和媒體播放功能，建議用於室內環境。與第一代 H68K 相比，它不僅擁有更佳的通訊和散熱效果，而且介面佈局也更加合理便捷。
商品特色
- 高效能雙核心處理：採用 AM6254 SoC，配備雙 ARM Cortex-A53 內核，最高主頻可達 1.4 GHz（性能更強勁），搭載 512 MB LPDDR4 SDRAM，運行頻率為 3200 MHz，並配備 microSD 卡槽，支援靈活儲存。
- 先進的即時控制：單核心 ARM Cortex-M4F MCU，運作頻率最高可達 400 MHz；雙核心可程式即時單元子系統 (PRUSS)，運作頻率為 333 MHz，可實現精確的即時控制和自動化，是時間敏感型應用的理想選擇。
- 袖珍尺寸，週邊內容豐富：尺寸僅 55 x 35 mm，配備 72 個擴充引腳，包括電源和電池 I/O、高速 USB、8 個類比輸入、52 個數位 I/O 以及眾多數位介面週邊裝置。此外，還配備專用的 MSPM0L1105 Arm Cortex-M0+ MCU，用於 12 位元 ADC。
- 電源管理系統：TPS6521903 PMIC 將系統級電源管理優化與 BQ21040 結合，支援單節鋰離子電池和鋰聚合物電池的智慧充電，實現無縫電源切換，並適用於空間受限的便攜式應用。
H68K 和 H68K-V2 的比較
| 型號比較 | H68K |
H68K-V2 |
| USB | 外部 USB 2.0-A 連接埠x2；外部 USB 3.0-A 連接埠x2 | 外部 USB 2.0-A 連接埠x1；外部 USB 3.0-A 連接埠x1；內部 USB 2.0-A 連接埠x1，位於 PCIe M2 插槽中，支援 MT7921 藍牙功能 |
| SATA | Type-C介面不支援擴充塢中的SATA功能 | Type-C介面支援擴充塢中的SATA功能 |
| Type-C Power | 不支持，請使用 12V 直流介面供電 | 支援CC線PD快充
支援5V-20V寬電壓直流輸入，功率需求>10W
取消12V直流介面供電 |
| 介面佈局 | 網路連接埠佈局不夠整齊 | 網路連接埠佈局整齊 |
| 裝置外觀 | 外觀經CNC噴砂精細處理
CNC散熱條，科技感十足 | 外觀採用CNC噴砂粗加工
整合散熱條，兼具工業風格及更佳的散熱效果 |
| 生產支援 | EOL(end of life) | MP(mass production) |
商品特色

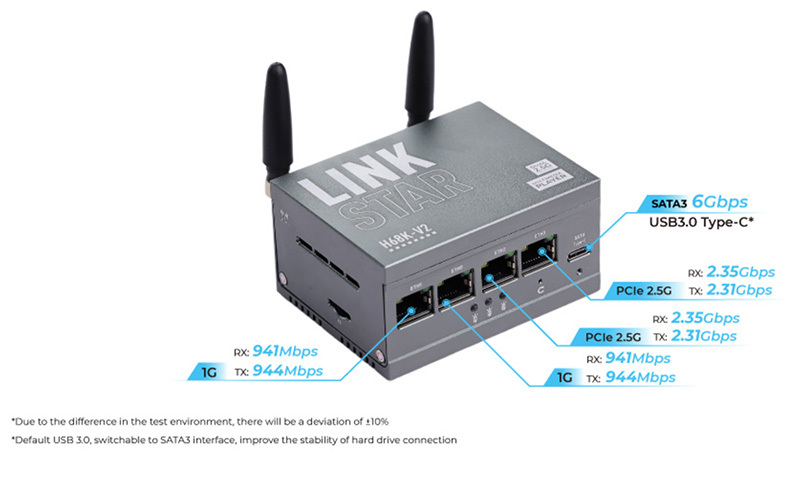

- 閃電般高速的網路埠：雙 2.5Gbps 乙太網路埠和雙 1Gbps 乙太網路端口，共 4 個接口，實現高速路由器部署
- 卓越的 Wi-Fi 6 技術：最高 1200Mbps，支援 2.4G/5G 雙頻，提供高吞吐量效能
- 4K 多媒體播放器：預載 Android 11 作業系統，配備一個 HDMI 2.0 端口，支援 4K@60fps 顯示，並具備 HDR 功能
- 大容量儲存：板載 32GB eMMC 快閃記憶體、SD 卡槽和一個 USB 3.0 Type-C 接口，提供海量儲存空間，Type-C 介面支援擴充塢的 SATA 功能
- 口袋大小的金屬外殼：方便攜帶，金屬外殼設計，被動散熱
- 支援多種作業系統：OpenWRT、Armbian
商品簡介
LinkStar-H68K-V2 採用四核心 Cortex-A55 RK3568 晶片，配備雙千兆乙太網路和雙 2.5G 乙太網，共 4 個網路接口，整合於便攜式金屬外殼中，支援雙頻 Wi-Fi 6，專為高速網路連接而設計。它具有充足的擴展能力和媒體播放功能，為您提供一款功能齊全的設備，滿足辦公、家庭娛樂以及旅行等各種需求。
高儲存容量
這款小巧的裝置內建 32GB eMMC 閃存，並配備一個 SD 卡槽和一個 USB 3.0 Type-C 接口，支援外接硬碟擴充儲存容量。結合高速乙太網路接口，您可以將其建置成 NAS（網路附加儲存）系統，無需實體檔案轉換即可透過網路儲存和存取大量資訊。
卓越的 Wi-Fi 6 技術
憑藉無線功能，它可以作為 Wi-Fi 中繼器，連接酒店、咖啡館等不同場所的 Wi-Fi 網絡，並將它們合併成您設置的統一網絡，從而連接您的所有設備，這對於您的旅行或商務出行大有裨益。
4K 多媒體播放器
它擁有強大的儲存和網路功能，配備 HDMI 2.0 介面和 3.5mm 麥克風介面。

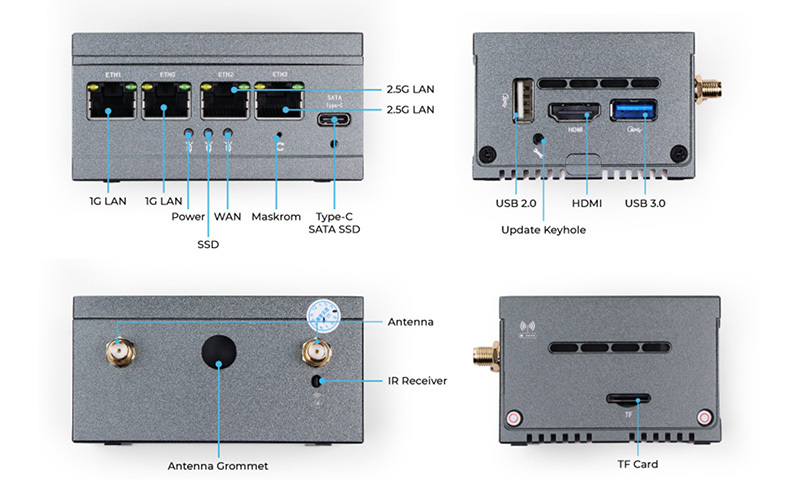

強大的擴展性
此外，它還提供一個 SD 卡插槽、一個 USB 3.0 連接埠和一個 USB 2.0 端口，以滿足更多用途。您可以連接 USB 印表機，在辦公室實現列印服務，以供整個網路存取。 Type-C 介面支援擴充塢的 SATA 功能。同時，您可以透過插入不同的 SD 卡來切換到不同的作業系統，而無需覆蓋原有 SD 卡。
支援多種作業系統
您也可以將其與 OpenWRT 等專用路由系統搭配使用，建置高速安全的獨立路由器。您可以利用它來搭建自己的 VPN 路由器，實現遠端控制、封鎖廣告等個人化客製化。
LinkStar-H68K-V2 設計輕巧迷你，單手即可輕鬆握持。它採用金屬外殼，實現被動散熱。您可以使用 5-24V 電源轉接器和 5V Type-C 介面為其充電。
商品規格
| Processor | Rockchip RK3568，最高頻率可達 2.0GHz |
| CPU | Quad-core 64-bit Cortex-A55 |
| GPU | ARM G52 2EE |
| NPU | 1 TOPS@INT8 |
| 多媒體 | 4K@60fps H.265/H.264/VP9 視訊解碼器
1080@60fps H.265/H.264 視訊編碼器 |
| 支援 8M ISP、HDR |
| 記憶體 | 板載 32GB eMMC |
| 1 個 SD 卡插槽，用於擴充儲存空間 |
| 作業系統 | 預設 Android 11 作業系統 |
| 支援 Armbian 和 OpenWRT |
| NIC | 雙頻 2.4G/5G Wi-Fi 6 |
| M7921E 模組 |
| 視訊輸出 | 1 個 HDMI 2.0 接口，支援 4K 輸出 |
| USB | USB 3.0 Type-Ax1 |
| 1 個 USB 3.0 Type-C 接口，支援儲存擴展，並支援 5V-20V 寬電壓直流輸入，功率需求＞10W |
| USB 2.0 Type-A x1 |
| 電源 | 支援CC線PD快充
支援5V-20V寬電壓直流輸入，功率需求＞10W
取消12V直流介面供電 |
| 耗電量 | 7.5W（網路埠滿載運轉時） |
| 工作溫度 | -10 ~ 55°C |
| 尺寸 | 80*60*40mm |
文件下載
出貨清單
- LinkStar-H68K-1432-V2 x 1
- 天線 x 2
- Type-C 轉 DC 數據線 x 1
- 金屬卡針 x 1
