價格均為含稅價,滿1000元享免運優惠!歡迎公司及學校機關團體大量採購,由專人提供專案報價。

工業級多介面隔離型轉換器

工業級多介面隔離型轉換器

通訊介面轉換器買了一堆卻又一直壞嗎?
向您推薦工業級隔離型介面轉換器!
用途:隔離型工業通訊界面轉換
特點:
▶全介面隔離電路設計
▶支援 USB/RS232/RS485/TTL 介面互換
▶TTL 可支援 3.3V/5V 選擇
適合:想找可靠耐用介面轉換器的系統整合單位

產品貨號:368031700142
區號:Kc02-04-B04
品牌:Waveshare
原廠貨號:21411


全店,滿千郵寄超商純取免運優惠

NT$980
{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}
{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}
數量 組合數量
一次最大商品購買數量限制為 99999
該數量不適用,請填入有效的數量。
售完

商品存貨不足,未能加入購物車

您所填寫的商品數量超過庫存

{{'products.quick_cart.out_of_number_hint'| translate}}

{{'product.preorder_limit.hint'| translate}}

每筆訂單限購 {{ product.max_order_quantity }} 件

現庫存只剩下 {{ quantityOfStock }} 件

若想購買,請聯絡我們。
商品描述
送貨及付款方式
商品描述

商品簡介

USB/RS232/RS485/TTL Converter 是一款工業級 USB / RS232 / TTL 轉 RS232 / 485 / TTL 隔離型多協定轉換器,內建電源隔離、數位隔離和 TVS 等保護電路。 操作簡單,可適用於各種通訊需求較高的工控設備或應用



商品特色

  • USB 採用原廠 FT232RL,高速通訊穩定、可靠、相容性佳
  • 板載過壓、過電流保護電路(主機端的兩個電源之間沒有任何保護)
  • 板載一體式電源隔離,可提供穩定的隔離電壓,隔離端無須額外供電
  • 板載一體式數位隔離,可進行訊號隔離,可靠性高、抗干擾強、功耗低
  • 板載 TVS(瞬態電壓抑制管),可有效抑制電路中的突波電壓和瞬態尖峰電壓,防雷防靜電
  • 板載自恢復保險絲和保護二極體,可確保電流和電壓穩定輸出,防過流過壓,提高抗衝擊能力
  • 板載 TTL 串列埠 3.3V 和 5V 電平轉換電路,使用者可透過開關切換 B 端 TTL 通訊電平
  • 鋁合金外殼,表面使用氧化磨砂處理,牢固耐用



性能參數



產品類型 工業級隔離型多協定轉換器
通訊速率 300 ~ 921600bps(註:RS232 轉 RS232 為 300~600000)
A端 USB 接頭 工作電壓 5V
接頭形式 USB-B 型接頭
接頭保護 200mA 自恢復保險絲,隔離輸出
RS232 接頭 接頭形式 DB9 公頭
接頭保護 TVS 管保護,突波及靜電保護
傳輸模式 點對點
TTL(UART)接頭 工作電壓 5V
接頭形式 接線端子
接頭引腳 TXD、RXD、GND、5V
接頭保護 提供箝位保護二極體,防過壓負壓,抗衝擊幹擾
B端 RS485 接頭 接頭形式 接線端子
接頭引腳 A+、B-、GND
方向控制 硬體自己判斷
接頭保護 提供防雷、突波和靜電保護
傳輸模式 點對多(至多 32 個節點,16 個節點以上建議加中繼器)
RS232接頭 接頭形式 DB9 公頭
接頭保護 TVS 管保護,突波及靜電保護
傳輸模式 點對點
TTL(UART)接頭 工作電壓 3.3/5V
接頭形式 接線端子
接頭引腳 TXD、RXD、GND
接頭保護 提供箝位保護二極體,防過壓負壓,抗衝擊幹擾
使用環境 溫度範圍 1500 -25℃ ~ 85℃
濕度範圍 1500 5%RH ~ 95%RH
操作系統 Windows 11 / 10 / 8.1 / 8 / 7 / XP
使用注意 同一時間主機端與從機端只能有一組設備進行完整的通訊。

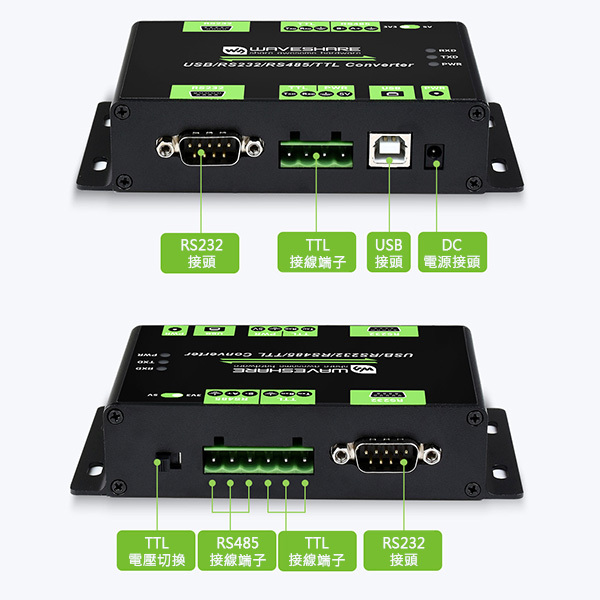

接頭定義



多協定多類型轉換

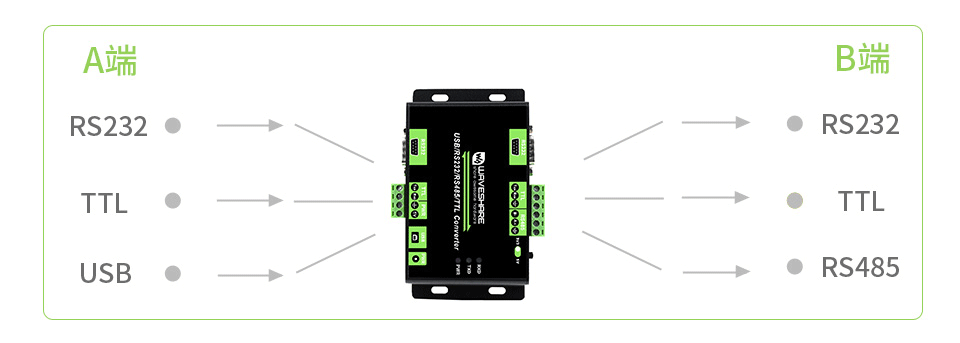

A 端介面轉換為 B 端介面時

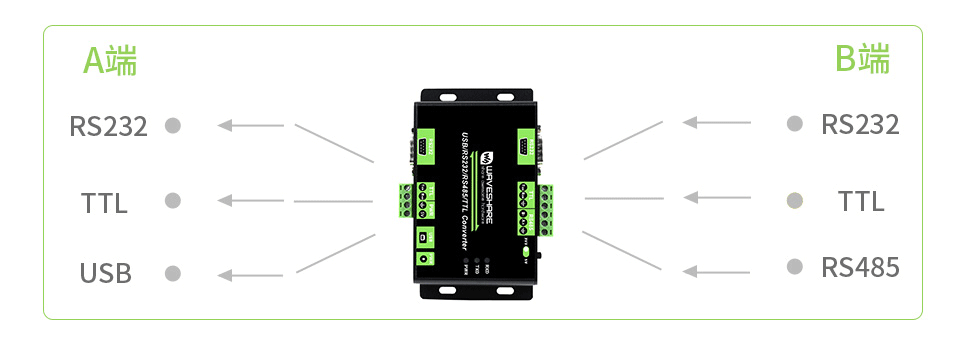

B 端介面轉換為 A 端介面時

  • A 端介面不能與 A 端介面進行通訊,B 端介面不能與 B 端介面進行通訊
  • A 端介面不能同時進行發送,但可以同時進行接收
  • B 端介面不能同時進行發送,但可以同時進行接收

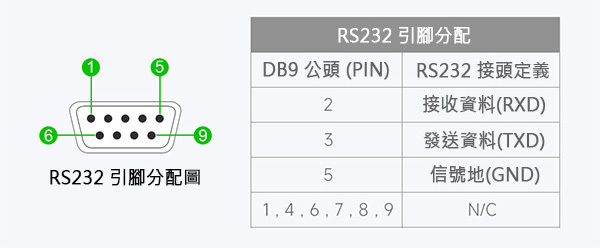

接頭引腳說明

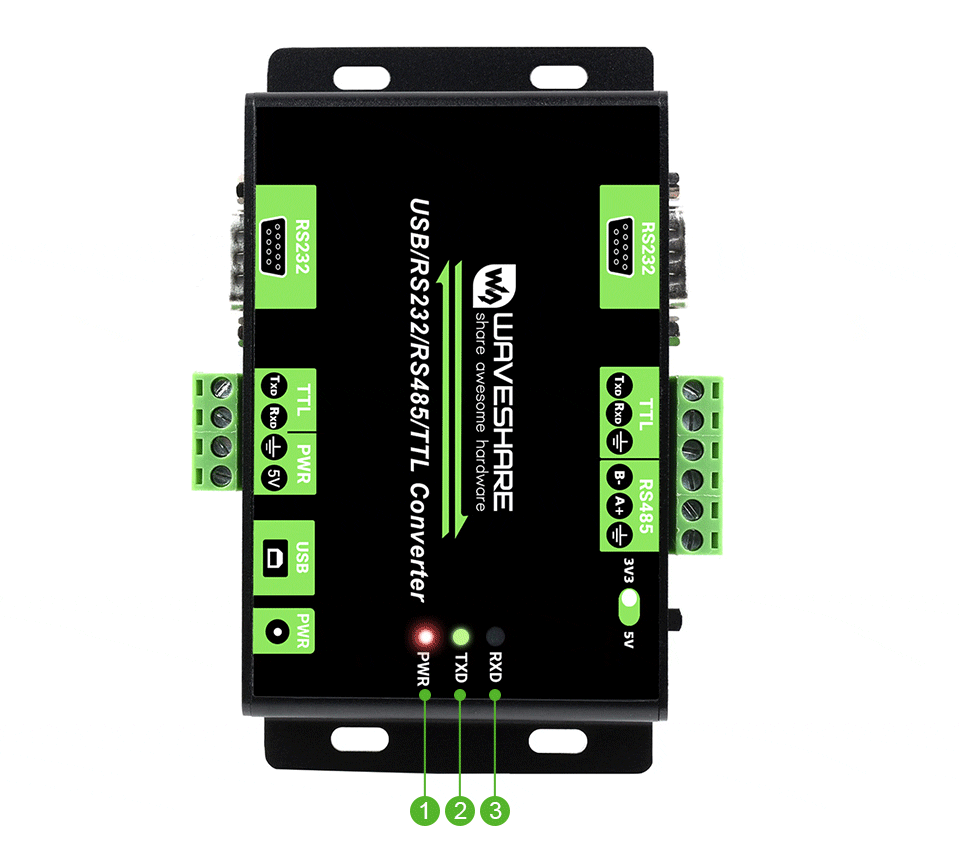

工作狀態指示燈

板載 3 個 LED 指示燈,方便查看電源和訊號收發狀態

  • PWR:紅燈亮 電源接通
  • TXD:綠燈亮 資料發送狀態
  • RXD:藍燈亮 資料接收狀態

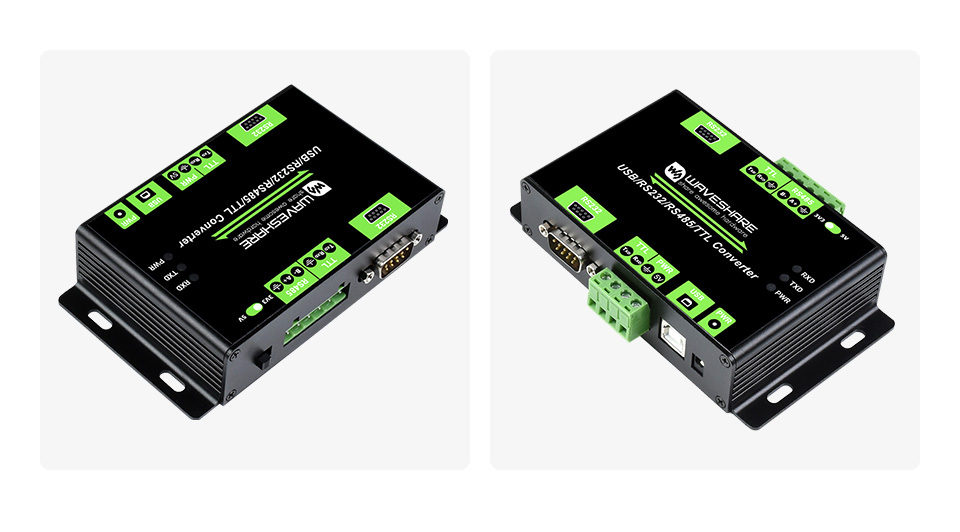

鋁合金磨砂外殼

產品使用鋁合金材質,並經過氧化磨砂處理
牢固耐用,顏值與手感較好

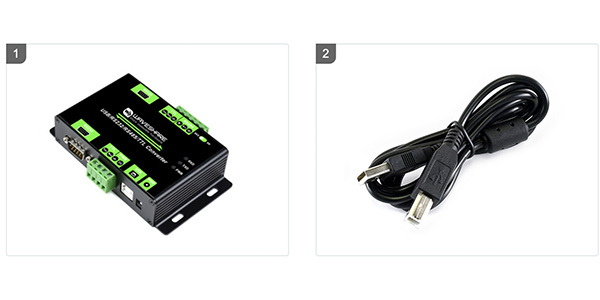

出貨清單

  • 工業級多介面隔離型轉換器 x 1
