2.8吋 IPS ESP32-S3 電容觸控螢幕開發板 240×320

512KB SRAM，384KB ROM，16MB Flash，8MB PSRAM，板載喇叭接口

產品貨號：368031700276
區號：
品牌：Waveshare
原廠貨號：27690

全店，滿千免運優惠(限郵寄和超商純取貨)

全店，本賣場無實體店面，無提供自取服務，敬請見諒。

NT$1,050

{{shoplineProductReview.avg_score}} {{'product.product_review.stars' | translate}} | {{shoplineProductReview.total}} {{'product.product_review.reviews' | translate}}

{{amazonProductReview.avg_rating}} {{'product.product_review.stars' | translate}} | {{amazonProductReview.total_comment_count}} {{'product.product_review.reviews' | translate}}

交期為4～10個工作天（不含例假日）

一次最大商品購買數量限制為 99999

該數量不適用，請填入有效的數量。

售完

若想購買，請聯絡我們。

商品描述

送貨及付款方式

商品描述

商品簡介

本產品為支援 2.4GHz Wi-Fi 和藍牙 BLE 5 的微控制器開發板。整合大容量 Flash 和 PSRAM，板載 2.8 吋 LCD 螢幕 (可選不含觸控版本/帶觸控版本)，可流暢運行 LVGL 等 GUI 介面程式；結合多種外設接口，可快速開發 ESP32-S3 的 HMI 等應用。

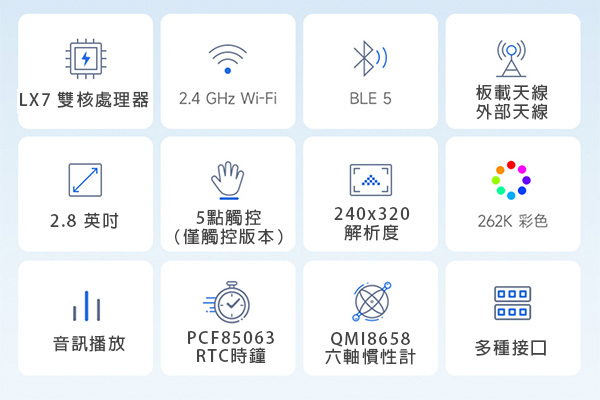

搭載高效能 Xtensa 32 位元 LX7 雙核心處理器，主頻高達 240MHz
支援 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板載天線
板載 512KB SRAM 和 384KB ROM，疊封 16MB Flash 和 8MB PSRAM

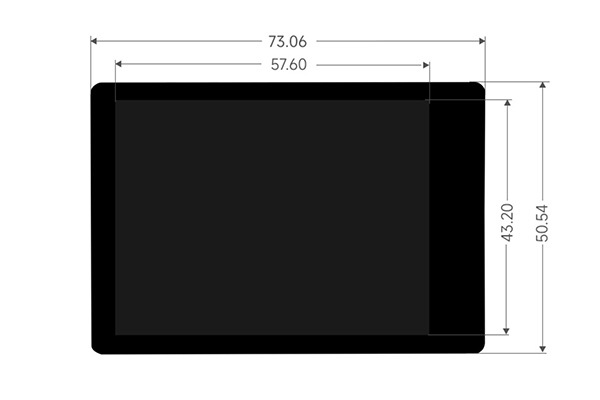

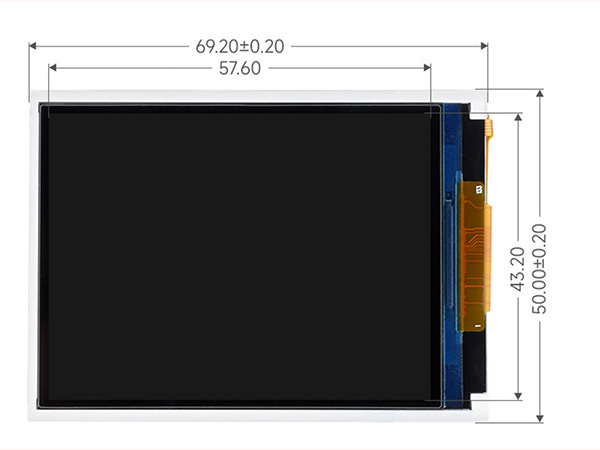

板載 2.8 吋 LCD 屏，240 × 320 分辨率，262K 彩色
支援 I2C 介面控制電容觸摸，5 點觸控，支援中斷 (僅限觸控版本)

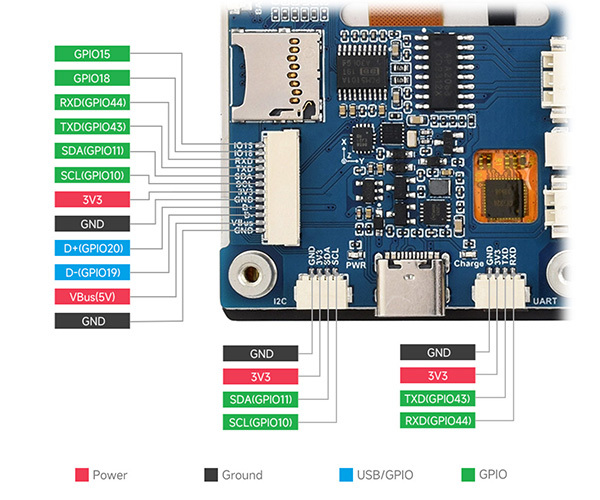

引出 UART、I2C 以及部分 IO 接口，整合全速 USB 串列埠
板載喇叭、QMI8658 六軸感應器、RTC 時鐘感應器、Micro SD 卡座和電池充電管理模組等
支援靈活時鐘，多種電源模式等精確控制，實現多場景低功耗模式

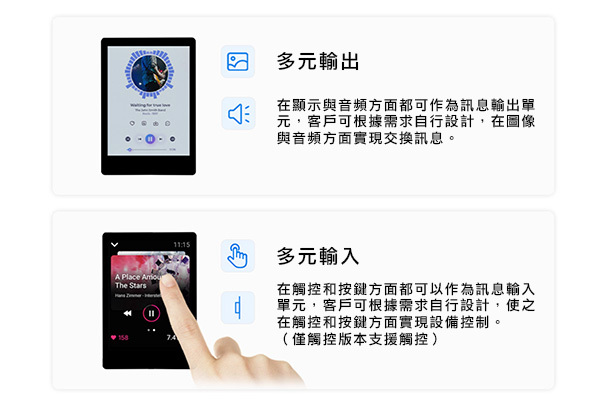

應用場景

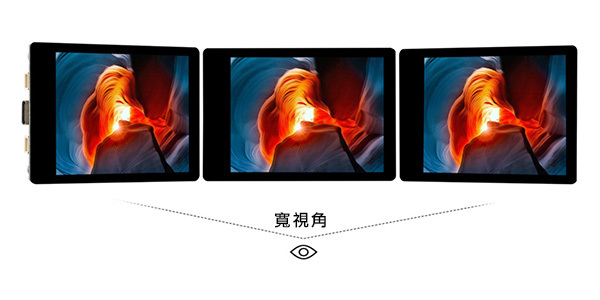

IPS 顯示面板

優秀的顯示性能，262K 彩色，可視角度廣

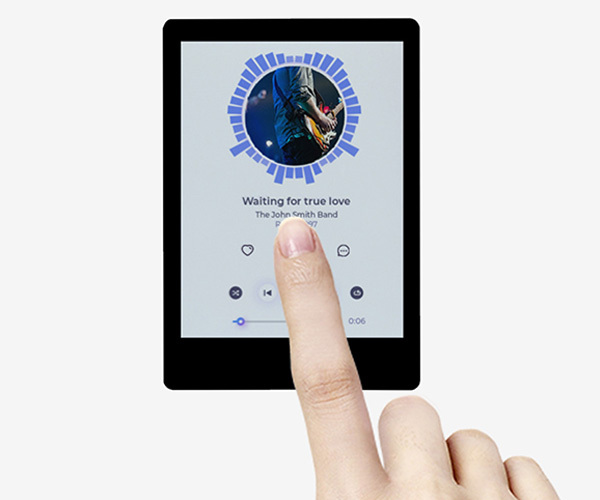

電容式 5 點觸摸

輕輕觸控，所見即所得，靈活操作暢享多點 UI 交互

透過 I2C 訊號，引出觸控功能，支援 5 點觸控(僅限觸控版本)

支援擴展多種週邊

可透過 GPIO、UART、I2C 等介面連接更多擴充設備

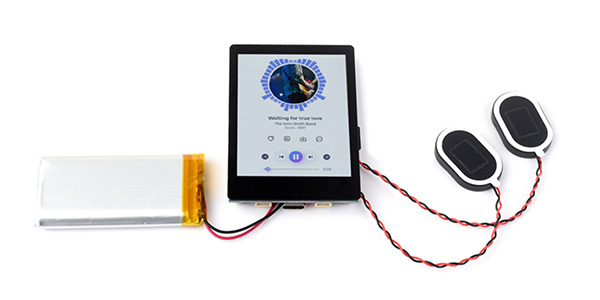

應用範例

本產品不含鋰電池，請參考設定清單

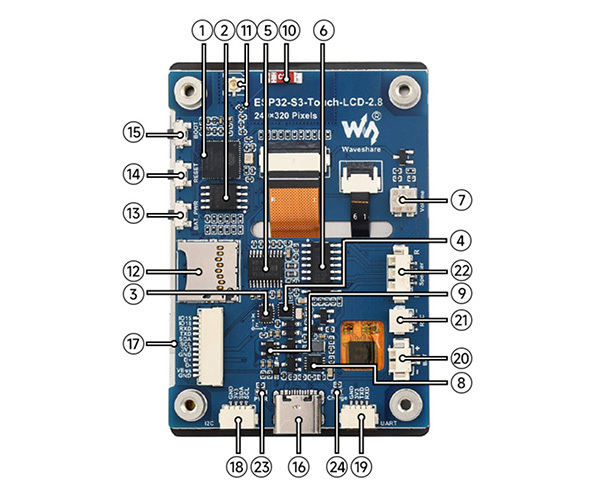

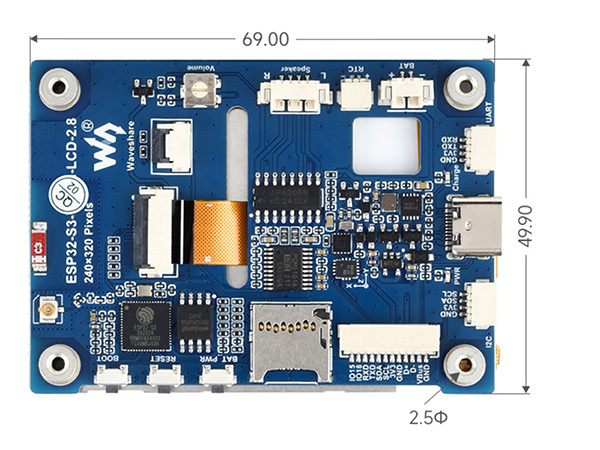

1	ESP32-S3R8 雙核心處理器，高達 240MHz 的運作頻率	13	電池供電控制按鍵需運行相關程序實現
2	16MB Flash	14	Reset按鍵
3	QST 姿勢感測器 QMI8658C (六軸陀螺加速度計)	15	BOOT按鍵
4	RTC時鐘晶片 PCF85063 RTC 時鐘	16	USB Type-C 接口
5	PCM5101 音訊解碼晶片	17	12PIN 多功能接口
6	功放晶片	18	I2C 接口內接其他晶片，僅允許外接 I2C 設備，不可對應為其他功能
7	音量調節旋鈕	19	UART 接口
8	電池充電管理晶片	20	系統電池介面 MX1.25 2PIN 連接器，可用於連接 3.7V 鋰電池，支援充放電
9	ME6217C33M5G 低壓降 LDO，電流 (Max) 800mA	21	RTC 電池介面接入可充電的 RTC 電池
10	貼片陶瓷天線	22	喇叭接口配套 8Ω 2W 2030 喇叭
11	IPEX 1 代座子與切換電阻可透過拆焊電阻切換為使用外部天線	23	電源指示燈
12	Micro SD 卡座允許連接 16GB 以內的 SD 卡	24	充電指示燈連接系統電池時，充電為常亮，充滿熄滅 (未連接系統電池時，狀態不定)

文件下載

Datasheet

出貨清單

2.8吋 IPS ESP32-S3 電容觸控螢幕開發板 240×320 x 1

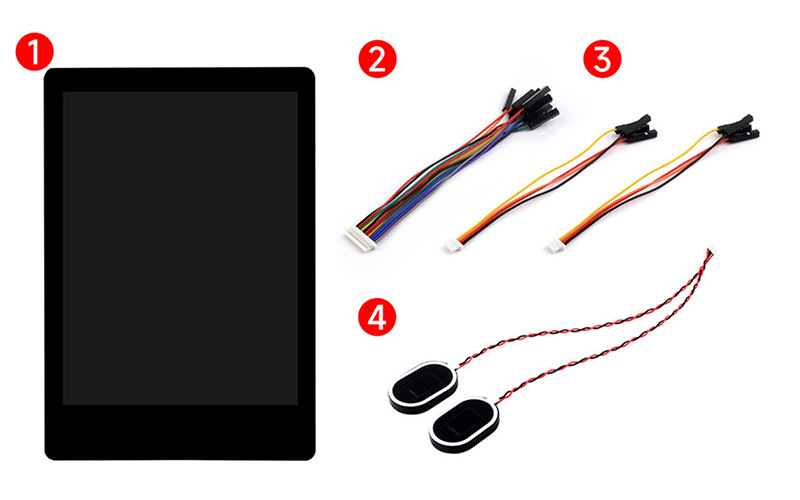

配置清單

ESP32-S3-Touch-LCD-2.8 × 1
SH1.0 12PIN 連接線約 100mm × 1
SH1.0 4PIN 連接線約 100mm (2pcs) × 1
2030 喇叭 × 1
