※Circus 7697(相容LinkIt 7697)【贈 USB線】

版本已全面更新為【368030200698】Circus 7697D 雙頻 2.4G/5G (相容LinkIt 7697)

●Circus7697使用板載天線，無焊接I-PEX天線座，但有保留天線座的焊盤，使用者有需要使用I-PEX天線座可以自行購買零件後焊上

●本商品為研發實驗用的模組，無法隨插即用，須經專業背景人士（如：工程師、研究生、師生）撰寫程式、燒錄、接線等二次加工後，才具備訊號傳輸功能。 並非直接插電後可直接使用之射頻模組，非屬電信管制射頻器材，購買前請詳閱商品說明。

●凡購買即贈送 USB to Micro USB 傳輸線一條【368112000007】

商品簡介

Circus 7697 (相容 LinkIt 7697) 高度整合1T1R Wi-Fi/BT AP與ARM ®Cortex®-M4處理器、電源管理單元的單晶片。 家庭物聯網方案 MT7697N，進一步提升聯發科技在家庭物聯網晶片市場的領導地位。聯發科技的家庭物聯網晶片方案具備高集成度和超低功耗等優點，非常適合家用電器、家庭自動化、小型智能設備、物聯網設備的橋接器(bridges)與連接雲端服務等多種應用。

MT7697N 整合雙頻Wi-Fi、低功耗藍牙、Cortex-M4處理器和RAM，還內置一個輸出功率高達10dBm的功率放大器，在所有的同級競品中，MT7697N擁有最高的集成度。此外，MT7697N支持低功耗藍牙(BLE)，尤其在iOS設備上，可實現高達160字節的最大傳輸單元。

MT7697N 晶片是一款高度整合式系統單晶片(SoC)，配備應用處理器，支援低功耗的1T1R 802.11 b/g/n Wi-Fi，具有藍芽子系統、電源管理單元。應用處理器的子系統搭載具有浮點運算單元的ARM® Cortex®- M4，也支援許多週邊介面，包括：UART、I2C、SPI、I2S、PWM、IrDA、輔助ADC，以及嵌入式SRAM/ROM。

商品特徵：

• 輕量級 IoT 殺手級應用開發板
• Cortex-M4，FPU @ 192Mhz
• Wi-Fi 802.11 b / g / n（2.4G）
• 支持BLE 藍芽
• 完整 GPIO，I2C，SPI，SPIS，UART，PWM 引腳
• 開放軟件開發環境FreeRTOS
• 352KB RAM和4MB閃存。

商品規格

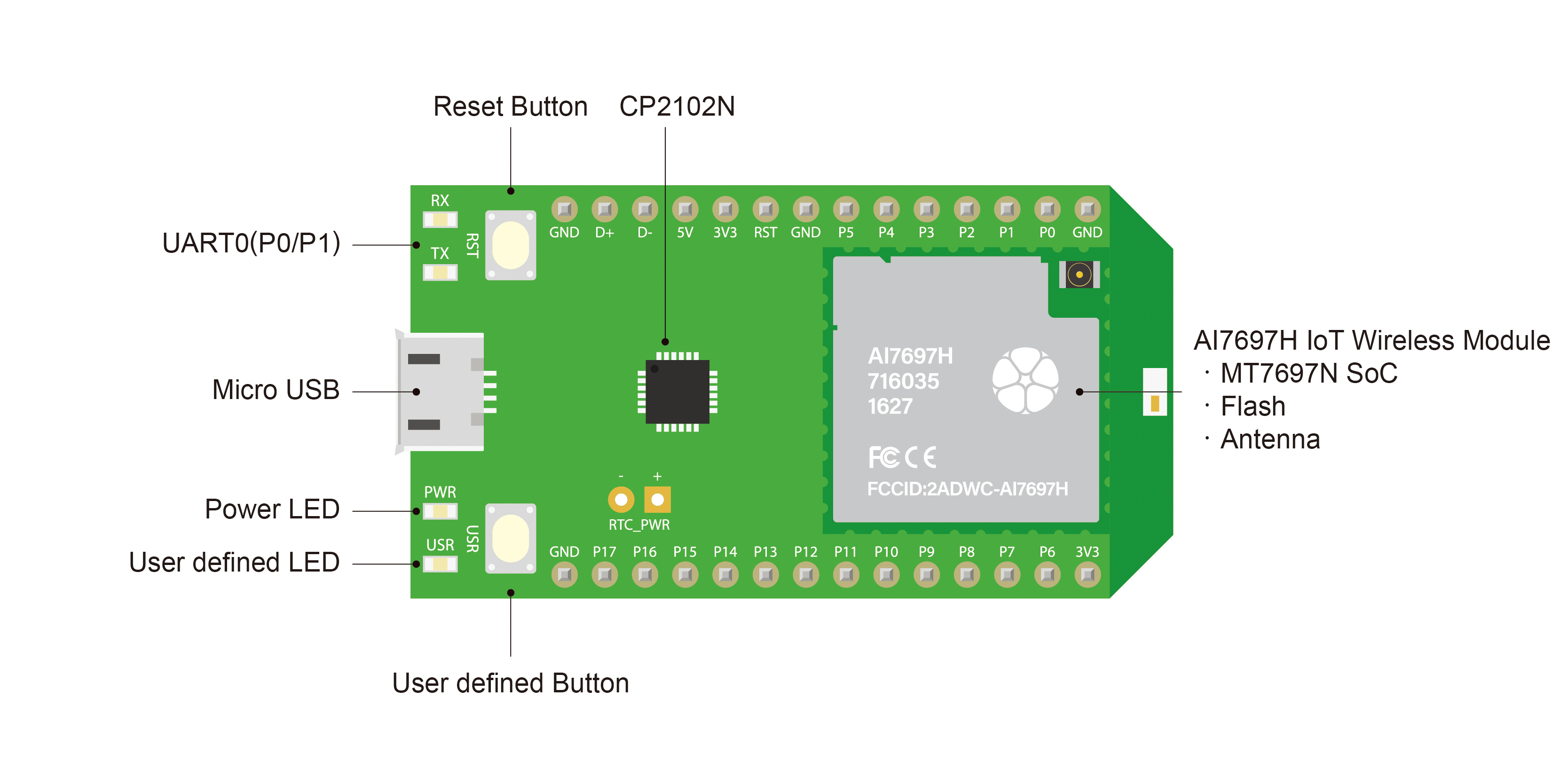

【開發硬體配置】

• RST 按鈕：按下就會重新啟動開發板
• USR 按鈕：板子上內建的輸入按鈕
• UART RX LED：序列埠往板子傳資料時會閃爍
• UART TX LED：序列埠往 PC 傳資料時會閃爍
• Micro-USB 透過 Micro-USB 線和電腦連接，主要用於下載程式和透過序列埠來列印 logs

文件下載

更多資訊可參閱連結：

• MTK’s official webpage for LinkIt 7697
• Script
• LinkIt 7697 User Manual
• Example Sketch


出貨清單

• Circus 7697(相容LinkIt 7697)【贈 USB線】 x 1

相關聯應用:搭配AM7020通訊模組 一鍵升級NB-IoT套件

什麼是NB-IoT？

NB-IoT 是窄頻物聯網（Narrowband Internet of Things）的簡稱，利用現有LTE站台、無需重新建網，無疑是LPWAN低功耗廣域網路的主流發展。NBIoT在覆蓋、功耗、成本等具優勢，高效率且能延長設備電池壽命，相當適合物聯網設備的大規模部署。

一鍵升級 NBIoT 套件
