樹莓派 CM4 Nano 超迷你擴充板 - A型

商品簡介

樹莓派 CM4 Nano 超迷你擴充板 A 型為 Compute Module 4 專用精巧型底板，支援所有 CM4 版本。板身尺寸僅 55 × 40mm，適合空間受限的嵌入式專案與小型設備整合應用。

本板提供 40PIN GPIO 介面，可直接擴充各類 Raspberry Pi HAT 模組，並具備 USB 2.0 Type A 介面、單路 MIPI CSI-2 相機介面與 Micro SD 卡插槽（適用 Lite 版本）。電源輸入為 5V，亦支援 eMMC 燒錄模式切換，透過 BOOT 按鍵可在 Type-C 與 Type-A 之間切換 USB 功能。板上整合電源與運作指示燈（PWR / ACT），搭載 AMS1117-3.3 穩壓電路，適合用於影像專案、邊緣運算與嵌入式控制系統開發。

商品規格

外觀
項目	NANO A	NANO B	NANO C
CM4 卡座	適用所有 Compute Module 4 版本
USB	USB 2.0 Type-A × 1
連接器	Raspberry Pi 40PIN GPIO × 1
網路介面	—	千兆乙太網路 RJ45 接口 × 1	—
顯示介面 (DSI)	—	MIPI DSI 顯示接口 （15pin 1.0mm FPC 排線座） × 1
相機介面 (CSI)	MIPI CSI 接口 （15pin 1.0mm FPC 排線座） × 1		板載 IMX219-D160
HDMI 輸出	—	Mini HDMI × 1（4K 30fps）
音訊介面	—	3.5mm 耳機孔 × 1	—
Micro SD 插槽	板載 Micro SD 卡插槽 （適用於無 eMMC 的 CM4 Lite）
電源輸入	5V

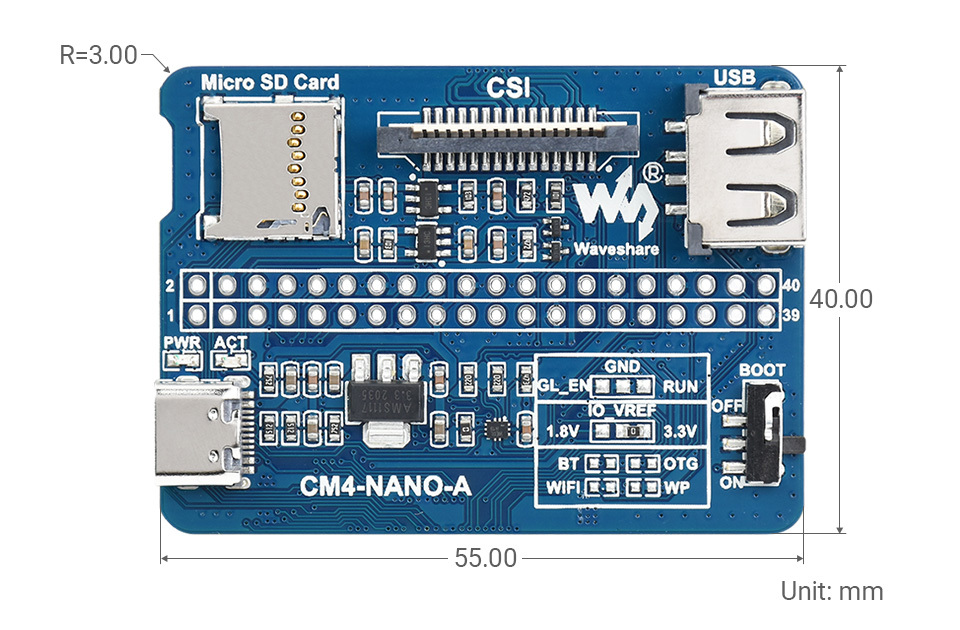

尺寸	55 × 40 mm	56 × 41 mm	55 × 40 mm

硬體介紹

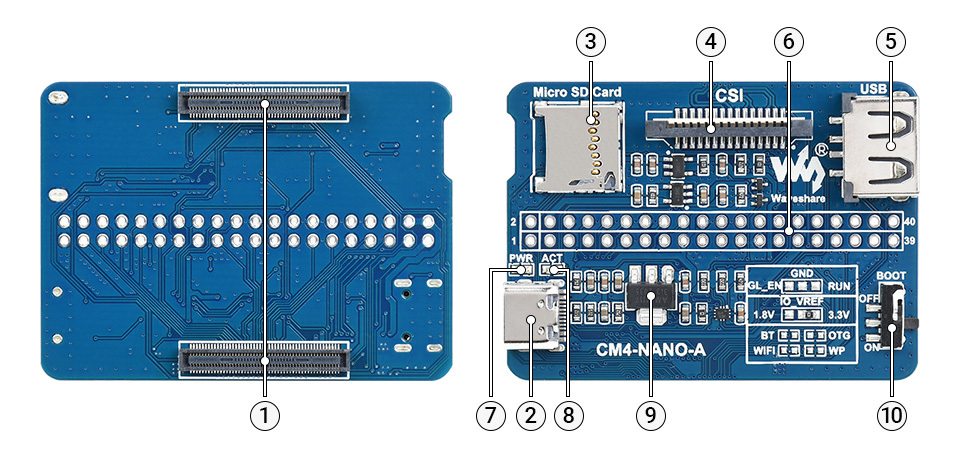

1. CM4 連接器：相容所有 Compute Module 4 版本。
2. 供電／燒錄介面：支援 5V 供電，並可作為 eMMC 燒錄接口使用。
3. Micro SD 卡插槽：可插入含作業系統的 Micro SD 卡，僅適用於 Lite 版本 CM4。
4. CSI 相機介面：單路 MIPI CSI 攝影機接口。
5. USB 2.0 介面：支援各類 USB 裝置連接。
6. 40PIN GPIO 介面：可擴充各式 HAT 模組與外部控制設備。
7. PWR 指示燈：顯示 CM4 供電狀態
8. ACT 指示燈：顯示 CM4 運作狀態
9. 電源穩壓晶片：採用 AMS1117-3.3 穩壓電路設計。
10. BOOT 按鍵功能
    • ON 模式：USB 切換至 Type-C 接口，上電時進入下載模式
      （可透過 Raspberry Pi Boot 工具配置為大容量儲存裝置模式）
    • OFF 模式：USB 切換至 Type-A 接口，上電時不進入下載模式
      將從 eMMC 或 Micro SD 卡啟動系統

版本差異

文件下載

技術文件

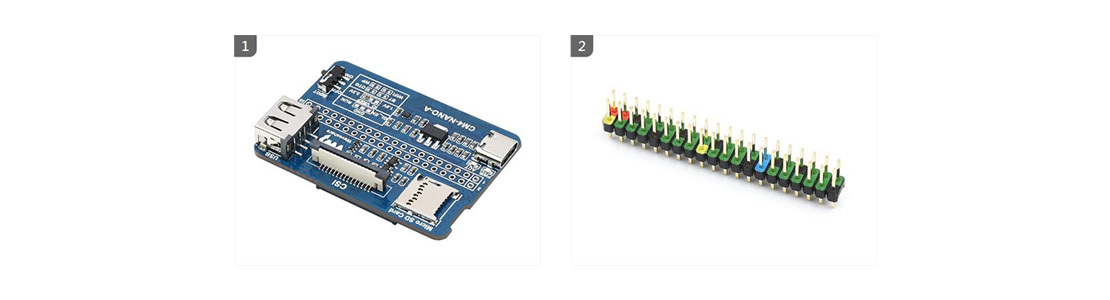

出貨清單

• Nano 擴展板 x 1
• 2 x 20 PIN 排針 x 1
