樹莓派 CM4 Nano 超迷你擴充板 - B型/帶 RJ45 網埠

商品簡介

樹莓派 CM4 Nano 超迷你擴充板 B 型為整合型高擴充版本，支援所有 Raspberry Pi Compute Module 4 模組。板身尺寸 56 × 41mm，在精巧體積下整合 Gigabit 千兆乙太網路、Mini HDMI 4K 輸出、MIPI DSI 顯示介面與 MIPI CSI 相機接口，兼具網路通訊與影像顯示能力。

本板提供 40PIN GPIO 介面，可擴充各類 HAT 模組，並搭載 USB 2.0 Type-A 接口與 3.5mm 音訊輸出介面，適合多媒體與網路應用整合。支援 Micro SD 卡（Lite 版本適用），並可透過 BOOT 開關切換燒錄模式，方便進行 eMMC 程式燒錄與系統開發。適用於遠端監控、資訊顯示系統、邊緣運算與工業控制等應用場景。

商品規格

外觀
項目	NANO A	NANO B	NANO C
CM4 卡座	適用所有 Compute Module 4 版本
USB	USB 2.0 Type-A × 1
連接器	Raspberry Pi 40PIN GPIO × 1
網路介面	—	千兆乙太網路 RJ45 接口 × 1	—
顯示介面 (DSI)	—	MIPI DSI 顯示接口 （15pin 1.0mm FPC 排線座） × 1
相機介面 (CSI)	MIPI CSI 接口 （15pin 1.0mm FPC 排線座） × 1		板載 IMX219-D160
HDMI 輸出	—	Mini HDMI × 1（4K 30fps）
音訊介面	—	3.5mm 耳機孔 × 1	—
Micro SD 插槽	板載 Micro SD 卡插槽 （適用於無 eMMC 的 CM4 Lite）
電源輸入	5V
尺寸	55 × 40 mm	56 × 41 mm	55 × 40 mm

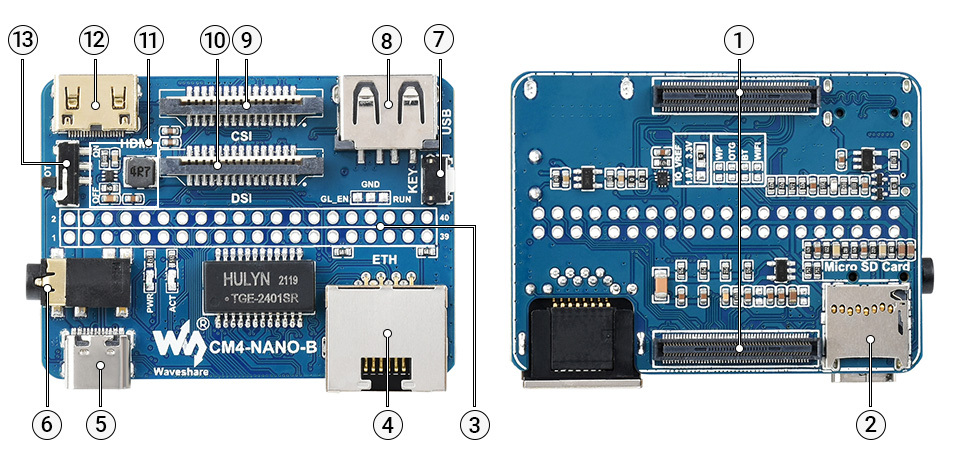

硬體介紹

1. CM4 連接器：相容所有 Compute Module 4 版本。
2. Micro SD 卡插槽：可插入含作業系統的 Micro SD 卡，僅適用於 Lite 版本 CM4。
3. 40PIN GPIO 介面：可擴充各式 HAT 模組與外部控制設備。
4. RJ45 千兆乙太網路接口：提供穩定有線網路連線。
5. 供電／燒錄介面：支援 5V 供電，並可作為 eMMC 燒錄接口使用。
6. 3.5mm 耳機接口：提供音訊輸出功能。
7. 使用者按鍵：連接至 GPIO21。
8. USB 2.0 介面：支援各類 USB 裝置連接。
9. CSI 相機介面：MIPI CSI 攝影機接口。
10. DSI 顯示介面：MIPI DSI 顯示器接口。
11. 電源管理晶片：採用 MP1658 電源管理方案。
12. Mini HDMI 介面：支援最高 4K 30fps 影像輸出。
13. BOOT 開關功能：
    • ON 模式：USB 切換至 Type-C 接口，上電時進入下載模式
      （可透過 Raspberry Pi Boot 工具配置為大容量儲存裝置模式）
    • OFF 模式：USB 切換至 Type-A 接口，上電時不進入下載模式
      將從 eMMC 或 Micro SD 卡啟動系統

版本差異

文件下載

技術文件

出貨清單

• Nano 擴展板 x 1
• 2 x 20 PIN 排針 x 1
