樹莓派 CM4 Nano 超迷你擴充板 - C型/帶相機鏡頭

商品簡介

樹莓派 CM4 Nano 超迷你擴充板 C 型為整合影像應用版本，支援所有 Raspberry Pi Compute Module 4 模組。板身尺寸 55 × 40mm，內建 IMX219-D160 攝影機模組，提供 800 萬畫素與 160° 廣角視場，適合影像擷取與視覺應用開發。

本板同時提供 Mini HDMI 4K 輸出、MIPI DSI 顯示介面與 40PIN GPIO 擴充能力，可搭配各式 HAT 模組與周邊設備。USB 2.0 Type-A 接口與 Micro SD 卡插槽（Lite 版本適用）方便系統建置與資料存取。整合式影像模組設計可減少外接相機模組佈線，適用於 AI 視覺辨識、智慧監控與邊緣影像處理應用。

商品規格

外觀
項目	NANO A	NANO B	NANO C
CM4 卡座	適用所有 Compute Module 4 版本
USB	USB 2.0 Type-A × 1
連接器	Raspberry Pi 40PIN GPIO × 1
網路介面	—	千兆乙太網路 RJ45 接口 × 1	—
顯示介面 (DSI)	—	MIPI DSI 顯示接口 （15pin 1.0mm FPC 排線座） × 1
相機介面 (CSI)	MIPI CSI 接口 （15pin 1.0mm FPC 排線座） × 1		板載 IMX219-D160
HDMI 輸出	—	Mini HDMI × 1（4K 30fps）
音訊介面	—	3.5mm 耳機孔 × 1	—
Micro SD 插槽	板載 Micro SD 卡插槽 （適用於無 eMMC 的 CM4 Lite）
電源輸入	5V

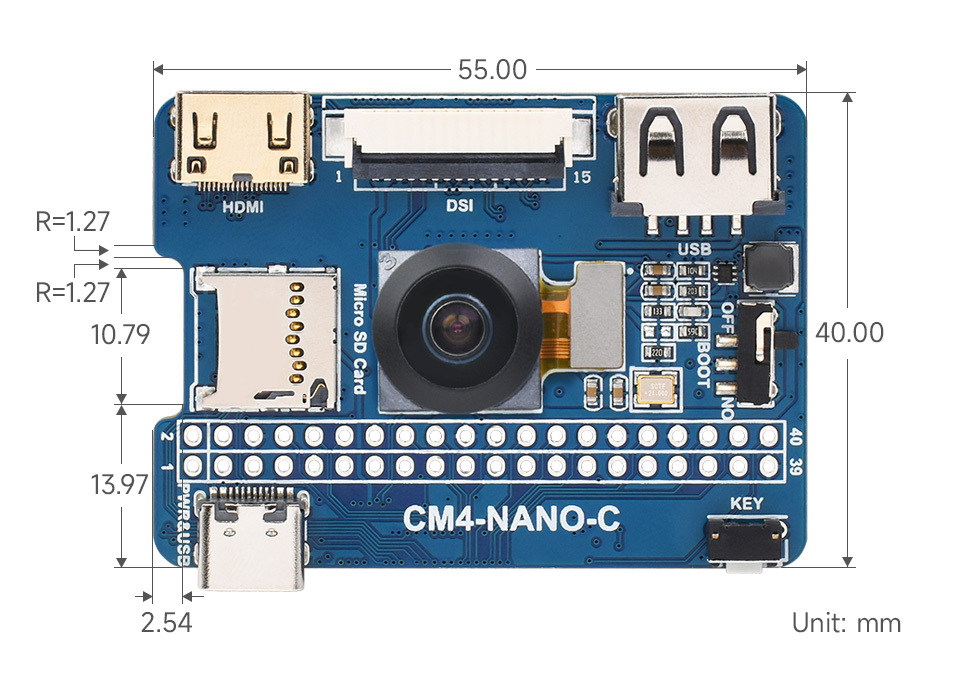

尺寸	55 × 40 mm	56 × 41 mm	55 × 40 mm

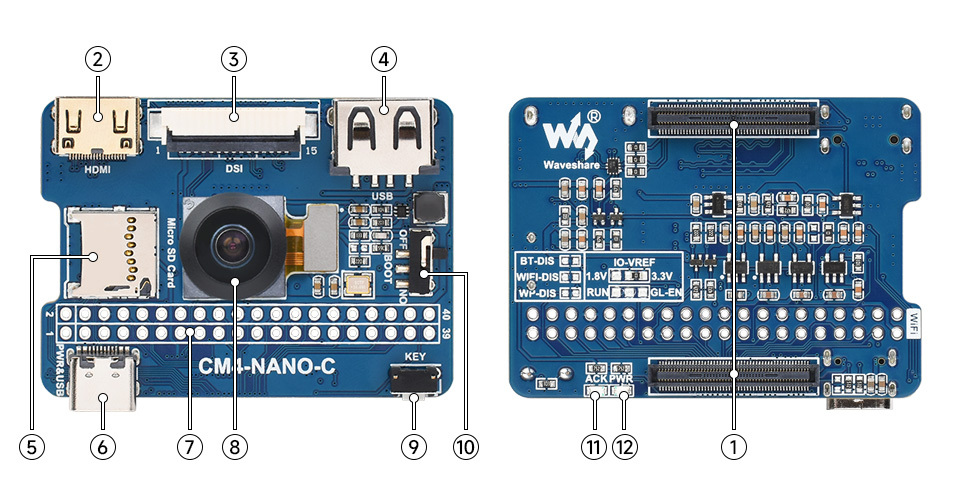

硬體介紹

1. CM4 連接器：相容所有 Compute Module 4 版本。
2. Mini HDMI 介面：支援最高 4K 30fps 影像輸出。
3. DSI 顯示介面：MIPI DSI 顯示器接口。
4. USB 2.0 介面：支援各類 USB 裝置連接。
5. Micro SD 卡插槽：可插入含作業系統的 Micro SD 卡，僅適用於 Lite 版本 CM4。
6. 供電／燒錄介面：支援 5V 供電，並可作為 eMMC 燒錄接口使用。
7. 40PIN GPIO 介面：可擴充各式 HAT 模組與外部控制設備。
8. IMX219-D160 攝影機模組：800 萬畫素，160° 超廣角視場，適合影像辨識與視覺應用。
9. 使用者按鍵：連接至 GPIO21。
10. BOOT 開關功能：
    • ON 模式：USB 切換至 Type-C 接口，上電時進入下載模式
      （可透過 Raspberry Pi Boot 工具配置為大容量儲存裝置模式）
    • OFF 模式：USB 切換至 Type-A 接口，上電時不進入下載模式
      將從 eMMC 或 Micro SD 卡啟動系統
11. ACT 指示燈：顯示 CM4 運作狀態
12. PWR 指示燈：顯示 CM4 供電狀態

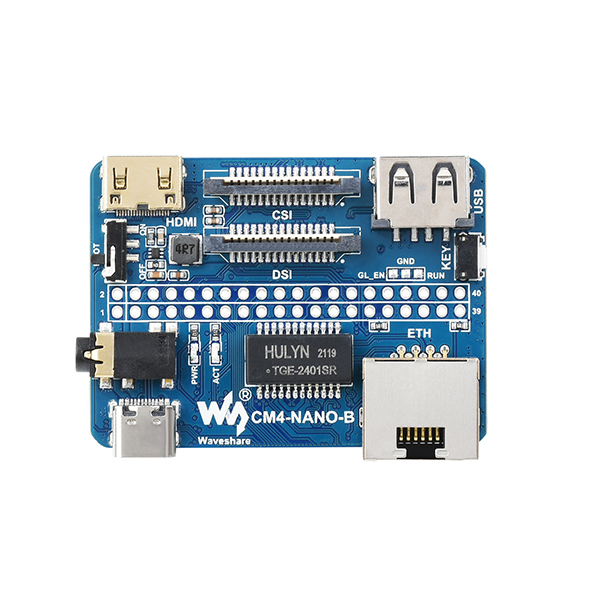

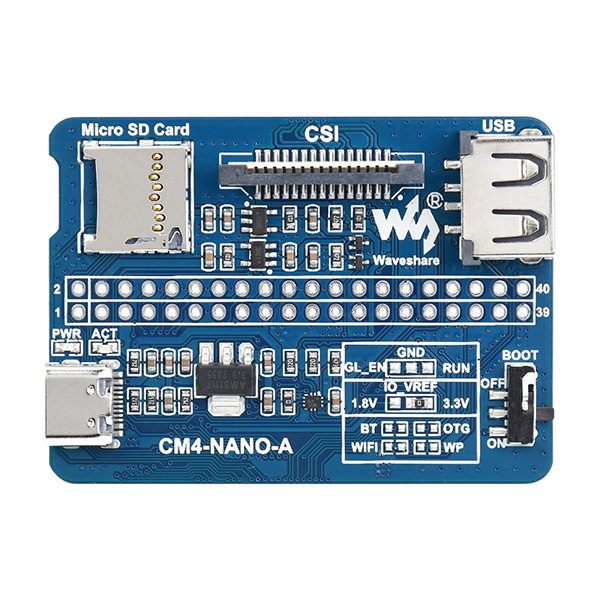

版本差異

文件下載

技術文件

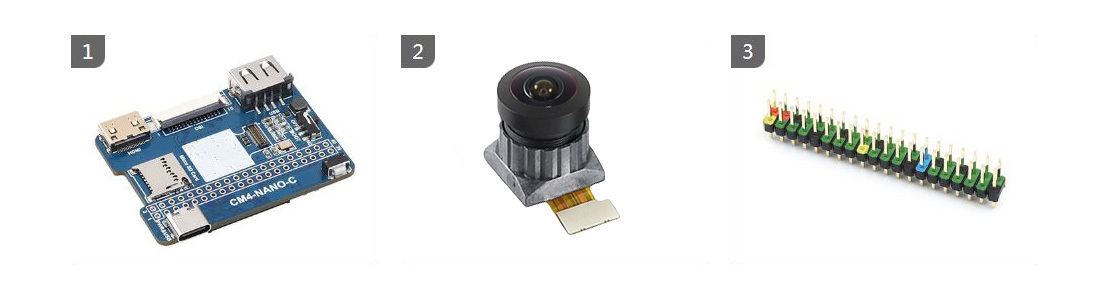

出貨清單

• Nano 擴展板 x 1
• IMX219-D160 x 1
• 2 x 20 PIN 排針 x 1
